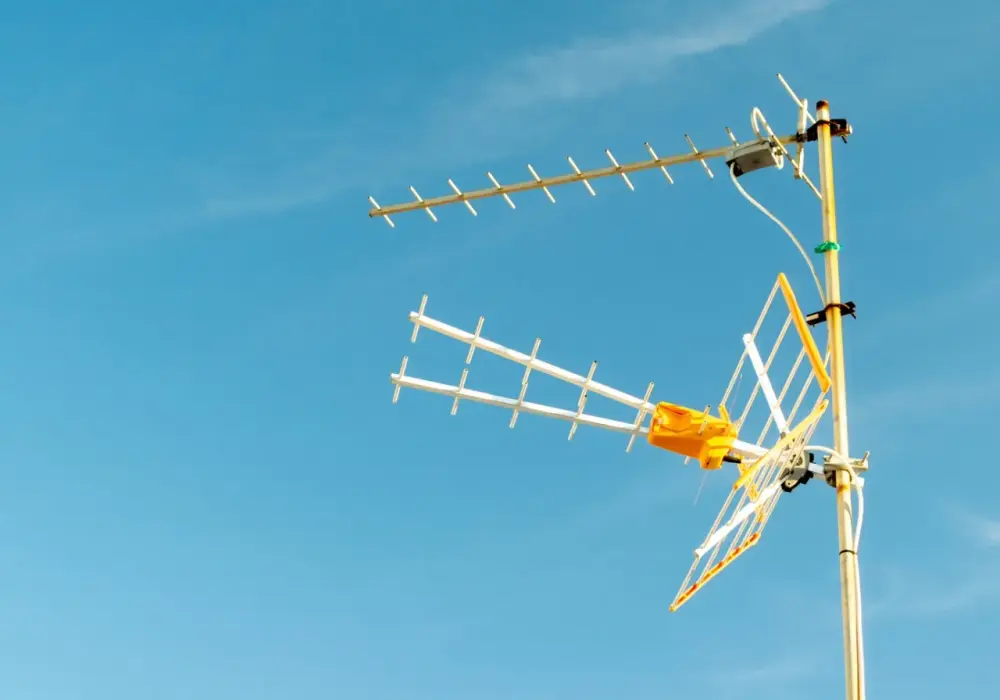

Jak podłączyć wzmacniacz antenowy? Poradnik krok po kroku

Wzmacniacz antenowy może być kluczem do krystalicznie czystego obrazu telewizyjnego, ale jego nieprawidłowe podłączenie często przynosi więcej szkody niż pożytku. Ten poradnik krok po kroku przeprowadzi Cię przez cały proces instalacji, od wyboru odpowiedniego urządzenia po diagnostykę najczęstszych problemów, gwarantując samodzielne rozwiązanie problemu słabego sygnału.

Kiedy wzmacniacz antenowy to konieczność, a kiedy błąd?

Zastosowanie wzmacniacza antenowego jest uzasadnione w sytuacjach, gdy sygnał telewizji naziemnej jest po prostu zbyt słaby, aby zapewnić stabilny odbiór. Dotyczy to przede wszystkim lokalizacji znajdujących się w dużej odległości od nadajnika, gdzie naturalne tłumienie sygnału jest znaczące. Kolejnym powodem jest konieczność rozdzielenia sygnału na kilka odbiorników każdy dodatkowy podział powoduje straty, które wzmacniacz może zrekompensować. Pamiętaj jednak, że każda instalacja musi być zgodna ze standardem DVB-T2/HEVC, który jest obecnie obowiązującym standardem telewizji naziemnej w Polsce. Oznacza to, że zarówno antena, wzmacniacz, jak i dekoder lub telewizor muszą ten standard obsługiwać.

Z drugiej strony, instalacja wzmacniacza jest absolutnie niewskazana, gdy sygnał jest już wystarczająco silny. W takim przypadku niepotrzebne wzmocnienie może doprowadzić do zjawiska zwanego przesterowaniem sygnału (ang. overload). Przesterowanie objawia się degradacją jakości obrazu, a w skrajnych przypadkach całkowitym zanikiem odbioru. Zanim więc sięgniesz po wzmacniacz, upewnij się, że jest on faktycznie potrzebny.

Słaby sygnał czy zła instalacja? Zdiagnozuj problem, zanim kupisz wzmacniacz

Zanim podejmiesz decyzję o zakupie wzmacniacza, warto dokładnie zdiagnozować przyczynę problemów z odbiorem. Często okazuje się, że słaby sygnał nie jest winą odległości od nadajnika, a nieprawidłowo ustawionej anteny, uszkodzonego kabla antenowego, obluzowanych lub skorodowanych złączy F, a nawet problemów z samym telewizorem lub dekoderem. Poświęć chwilę na sprawdzenie tych elementów. Większość nowoczesnych telewizorów i dekoderów cyfrowej telewizji naziemnej posiada wbudowaną funkcję diagnostyki sygnału. Wejdź w menu odbiornika i poszukaj opcji dotyczących informacji o sygnale. Pozwoli Ci to sprawdzić aktualną siłę i jakość sygnału dla poszczególnych multipleksów. Jeśli wskaźniki te są bardzo niskie, a antena jest prawidłowo ustawiona i nie ma widocznych uszkodzeń kabla, wtedy wzmacniacz może być rozwiązaniem.

Sygnał na kilka telewizorów – czy wzmacniacz jest jedynym rozwiązaniem?

Rozdzielenie sygnału telewizyjnego na kilka odbiorników to klasyczny przypadek, w którym wzmacniacz antenowy staje się niemal koniecznością. Każdy rozgałęźnik sygnału (splitter) powoduje straty mocy sygnału, a im więcej telewizorów podłączamy, tym straty te są większe. Wzmacniacz antenowy, umieszczony przed rozgałęźnikiem, może skutecznie skompensować te straty, zapewniając odpowiedni poziom sygnału dla każdego z podłączonych odbiorników. Choć istnieją inne metody poprawy dystrybucji sygnału, np. zastosowanie wzmacniaczy sygnału w instalacjach zbiorczych, w domowych warunkach montaż jednego, odpowiednio dobranego wzmacniacza jest najczęściej najprostszym i najefektywniejszym rozwiązaniem problemu słabego sygnału przy podziale na wiele telewizorów.

Czym jest przesterowanie sygnału i dlaczego zbyt mocny wzmacniacz szkodzi?

Przesterowanie sygnału to stan, w którym poziom sygnału docierającego do odbiornika (telewizora lub dekodera) jest zbyt wysoki. Wyobraź sobie, że próbujesz usłyszeć cichą rozmowę w bardzo głośnym pomieszczeniu Twój słuch jest przeciążony i nie jesteś w stanie nic zrozumieć. Podobnie dzieje się z elektroniką odbiornika. Zbyt silny sygnał, wzmocniony przez nieodpowiedni wzmacniacz, może spowodować, że układy elektroniczne odbiornika nie będą w stanie prawidłowo go przetworzyć. Objawia się to jako tzw. "pikseloza", czyli kwadratowe artefakty na obrazie, zacinanie się obrazu i dźwięku, a nawet całkowity zanik sygnału. Dlatego kluczowe jest dobranie wzmacniacza o odpowiedniej mocy do warunków odbioru. Według danych Allegro, w trudnych warunkach odbioru, gdzie sygnał jest słaby, stosowanie wzmacniacza jest często jedynym sposobem na poprawę jakości sygnału.

Zanim zaczniesz: Wybór wzmacniacza i niezbędne akcesoria

Wybór odpowiedniego wzmacniacza to pierwszy, kluczowy krok do sukcesu. Na polskim rynku dominują urządzenia kompatybilne ze standardem DVB-T2/HEVC, co jest niezbędne do odbioru nowej generacji sygnału naziemnego. Pamiętaj, że wzmacniacz to tylko jeden z elementów układanki równie ważne są pozostałe komponenty instalacji oraz narzędzia, które pozwolą Ci wykonać pracę precyzyjnie i bezpiecznie.

Wzmacniacz dopuszkowy czy przelotowy? Który typ wybrać do swojej instalacji?

Na rynku dostępne są dwa główne typy wzmacniaczy antenowych: dopuszkowe (przedwzmacniacze) i przelotowe (liniowe). Wzmacniacze dopuszkowe montuje się bezpośrednio w puszce anteny, zazwyczaj w miejscu fabrycznego symetryzatora. Są one umieszczane jak najbliżej źródła sygnału, co pozwala na wzmocnienie go, zanim ulegnie on znacznemu osłabieniu w kablu antenowym. Wymagają one jednak zasilania napięciem 12V, które jest dostarczane specjalnym kablem koncentrycznym za pomocą zasilacza z separatorem. Z kolei wzmacniacze przelotowe montuje się bezpośrednio na kablu antenowym, zazwyczaj w pobliżu telewizora. Są one prostsze w instalacji, ponieważ często nie wymagają zewnętrznego zasilania energię czerpią z dekodera lub telewizora. Sprawdzają się one dobrze w sytuacjach, gdy sygnał jest już w miarę silny, a potrzebne jest jedynie niewielkie wzmocnienie lub kompensacja strat w kablu.

Czego potrzebujesz, zanim zaczniesz? Lista narzędzi i komponentów

Aby prawidłowo podłączyć wzmacniacz antenowy, będziesz potrzebować kilku podstawowych narzędzi i akcesoriów. Przygotuj sobie:

• Kabel koncentryczny (najlepiej dobrej jakości, z miedzianym żyłą i ekranowaniem 3 klasy lub wyższej)
• Złącza typu F (kilka sztuk na zapas)
• Klucz do złącz F (ułatwia montaż i zapobiega uszkodzeniu złącza)
• Ściągacz izolacji do kabli koncentrycznych (lub ostry nóż i dużą precyzję)
• Śrubokręt (płaski i krzyżakowy, w zależności od rodzaju obudowy anteny i zasilacza)
• Opaski zaciskowe (do uporządkowania kabli)
• Zasilacz antenowy z separatorem (jeśli wybierzesz wzmacniacz dopuszkowy)
• Wzmacniacz antenowy (dopuszkowy lub przelotowy)
• Ewentualnie: miernik sygnału antenowego (nieobowiązkowy, ale bardzo pomocny)

Kluczowy element: Jak dobrać zasilacz antenowy z separatorem?

Zasilacz antenowy z separatorem to urządzenie, które odgrywa kluczową rolę w instalacjach wykorzystujących wzmacniacze dopuszkowe. Jego podstawowym zadaniem jest dostarczenie bezpiecznego napięcia 12V do wzmacniacza, które jest niezbędne do jego pracy. Napięcie to jest przesyłane kablem koncentrycznym, tym samym, którym biegnie sygnał telewizyjny. Jednakże, aby zapobiec zakłóceniom i uszkodzeniom odbiornika, zasilacz musi być wyposażony w separator. Separator działa jak filtr, który oddziela napięcie zasilające od sygnału TV, przepuszczając sygnał do telewizora, a jednocześnie kierując napięcie do wzmacniacza. Dobierając zasilacz, zwróć uwagę na jego moc (powinna być wystarczająca dla danego wzmacniacza) oraz jakość wykonania. Wiele zasilaczy ma zintegrowaną wtyczkę antenową, która pełni rolę separatora.

Instalacja krok po kroku: Jak prawidłowo podłączyć wzmacniacz antenowy?

Teraz, gdy masz już wszystkie niezbędne komponenty i narzędzia, czas na właściwą instalację. Pamiętaj o precyzji i ostrożności na każdym etapie. Nawet drobny błąd może skutkować brakiem sygnału lub jego pogorszeniem.

Krok 1: Przygotowanie przewodu koncentrycznego i zarobienie złącza F

To jeden z najważniejszych etapów, od którego zależy prawidłowe działanie całej instalacji. Zacznij od przygotowania końca kabla koncentrycznego. Użyj ściągacza izolacji (lub ostrożnie noża), aby zdjąć około 1-1,5 cm zewnętrznej izolacji kabla. Następnie odwiń ekranujący oplot (tzw. "warkocz") do przodu, tak aby nie stykał się z żyłą środkową. Ostatnim krokiem jest nałożenie złącza F na przygotowany kabel i dokręcenie go kluczem. Kluczowe jest, aby oplot kabla nie dotykał żyły środkowej takie zwarcie jest najczęstszą przyczyną braku zasilania wzmacniacza i braku sygnału. Po zarobieniu złącza, upewnij się, że kabel jest mocno osadzony w złączu.

Krok 2: Montaż wzmacniacza dopuszkowego w puszce anteny

Jeśli wybrałeś wzmacniacz dopuszkowy, musisz go zamontować w puszce antenowej. Zazwyczaj wymaga to odkręcenia śrub mocujących puszkę i jej otwarcia. Wewnątrz znajdziesz symetryzator antenowy. Ostrożnie odłącz od niego przewody sygnałowe i odkręć go. Następnie zamontuj wzmacniacz w jego miejsce. Upewnij się, że jest on stabilnie zamocowany. Podłącz do niego przygotowany wcześniej kabel koncentryczny (ten, który będzie biegł do telewizora) za pomocą złącza F. Pamiętaj, że wzmacniacz dopuszkowy będzie wymagał zasilania, które dostarczysz w późniejszym etapie.

Krok 3: Podłączanie wzmacniacza przelotowego na kablu antenowym

Montaż wzmacniacza przelotowego jest prostszy. Znajdź odpowiednie miejsce na kablu antenowym, najlepiej jak najbliżej telewizora, ale z dala od wilgoci i uszkodzeń mechanicznych. Przetnij kabel koncentryczny i w tym miejscu wpięty zostanie wzmacniacz. Zazwyczaj wzmacniacze przelotowe mają złącza F na obu końcach. Po prostu wkręć je w odpowiednie miejsca na kablu. Upewnij się, że połączenie jest solidne i nie ma luzów.

Krok 4: Jak poprawnie podłączyć zasilacz z separatorem do telewizora?

Ten krok dotyczy instalacji ze wzmacniaczem dopuszkowym. Zasilacz antenowy z separatorem podłącz do gniazdka elektrycznego. Następnie, w torze sygnału antenowego, przed telewizorem, umieść separator. Najczęściej jest on zintegrowany z wtyczką antenową, którą wkręcasz w gniazdo antenowe telewizora lub dekodera. Drugi koniec kabla antenowego (ten wychodzący z anteny ze wzmacniaczem) podłącz do wyjścia sygnałowego zasilacza. W ten sposób zasilacz dostarczy 12V do wzmacniacza przez kabel koncentryczny, a jednocześnie sygnał z anteny zostanie przekazany do separatora, a następnie do telewizora.

Sprawdzenie i regulacja: Skąd wiedzieć, że wszystko działa poprawnie?

Po zakończeniu fizycznej instalacji przychodzi czas na najważniejszy moment sprawdzenie, czy wszystko działa tak, jak powinno. Ten etap pozwoli Ci ocenić efektywność Twojej pracy i dokonać ewentualnych korekt.

Pierwszy test: Skanowanie kanałów DVB-T2/HEVC po podłączeniu

Po podłączeniu wzmacniacza i zasilacza (jeśli jest wymagany), pierwszym krokiem jest ponowne uruchomienie telewizora lub dekodera i przeprowadzenie pełnego skanowania kanałów cyfrowej telewizji naziemnej. W menu odbiornika znajdź opcję "Automatyczne wyszukiwanie kanałów" lub podobną i uruchom je. Proces ten może potrwać kilka minut. Po jego zakończeniu sprawdź, czy na liście kanałów pojawiły się te, które wcześniej były niedostępne lub miały słaby sygnał. Zwróć uwagę na jakość obrazu czy jest stabilny, pozbawiony zakłóceń i "pikselozy".

Jak interpretować wskaźniki siły i jakości sygnału w Twoim TV?

Większość telewizorów i dekoderów oferuje podgląd parametrów sygnału dla każdego odbieranego kanału. Zazwyczaj są to dwa wskaźniki: siła sygnału (często oznaczana jako "Signal Strength" lub "Siła") oraz jakość sygnału ("Signal Quality" lub "Jakość"). Siła sygnału informuje o tym, jak mocny jest odbierany sygnał. Jakość sygnału odzwierciedla natomiast, jak czysty jest ten sygnał, czyli ile jest w nim błędów. Idealna sytuacja to wysoka siła i wysoka jakość (bliska 100%). Jeśli po podłączeniu wzmacniacza siła sygnału znacząco wzrosła, ale jakość pozostała niska lub spadła, może to oznaczać przesterowanie. Celem jest uzyskanie stabilnego obrazu, a nie tylko maksymalnej siły sygnału.

Mój wzmacniacz ma regulację – jak optymalnie ustawić wzmocnienie?

Niektóre wzmacniacze antenowe wyposażone są w pokrętło lub przełącznik pozwalający na regulację poziomu wzmocnienia. Jeśli Twój wzmacniacz posiada taką funkcję, jest to bardzo przydatne narzędzie do optymalizacji odbioru. Zacznij od ustawienia wzmocnienia na minimum. Następnie, obserwując wskaźniki siły i jakości sygnału w telewizorze, stopniowo zwiększaj wzmocnienie, aż uzyskasz najlepszy możliwy obraz i stabilne parametry. Pamiętaj, że celem nie jest uzyskanie maksymalnego możliwego wzmocnienia, ale takiego, które zapewnia najlepszą jakość odbioru bez ryzyka przesterowania. Zbyt wysokie wzmocnienie, nawet przy regulacji, może prowadzić do problemów.

Najczęstsze problemy i ich rozwiązania: Co zrobić, gdy obraz nadal jest zły?

Nawet najlepiej przeprowadzona instalacja może czasami napotkać problemy. Na szczęście większość z nich jest łatwa do zdiagnozowania i naprawienia. Oto przegląd najczęstszych kłopotów i sposobów ich rozwiązania.

Problem: Brak sygnału po podłączeniu – 3 najczęstsze błędy montażowe

• Zwarcie na złączu F: Jest to najczęstsza przyczyna braku sygnału. Oplot kabla (ekran) dotyka żyły środkowej w złączu F. Skutkuje to brakiem zasilania wzmacniacza i uniemożliwia odbiór. Rozwiązanie: Odkręć złącze F, dokładnie sprawdź, czy oplot nie dotyka żyły środkowej, popraw przycięcie kabla i zarób złącze ponownie.
• Brak zasilania wzmacniacza: Może być spowodowany zwarciem na złączu F, uszkodzonym zasilaczem antenowym lub nieprawidłowo podłączonym separatorem. Rozwiązanie: Sprawdź poprawność zarobienia złączy F. Upewnij się, że zasilacz jest podłączony do gniazdka i że separator jest prawidłowo wpięty w tor sygnału. Jeśli masz możliwość, sprawdź napięcie wyjściowe z zasilacza za pomocą miernika.
• Uszkodzony kabel lub złącza: Widoczne uszkodzenia mechaniczne kabla, zgniecenia lub korozja na złączach mogą blokować przepływ sygnału. Rozwiązanie: Dokładnie obejrzyj cały kabel i wszystkie złącza. Wymień uszkodzone elementy.

Problem: Obraz „kratkuje” i zacina się – czy to wina przesterowania?

Jeśli po podłączeniu wzmacniacza obraz zaczął się "kratkować", zacinasz się lub całkowicie zanika, a wcześniej wszystko działało poprawnie, jest to niemal pewny sygnał przesterowania sygnału. Dzieje się tak, gdy wzmacniacz jest zbyt mocny dla warunków odbioru. Rozwiązanie: Jeśli Twój wzmacniacz posiada regulację wzmocnienia, spróbuj zmniejszyć jego poziom. Jeśli regulacja nie jest możliwa lub jej zmniejszenie nie pomaga, konieczna może być wymiana wzmacniacza na model o mniejszym wzmocnieniu lub zastosowanie tłumika sygnału.

Problem: Działa tylko część kanałów – co może być przyczyną?

Sytuacja, w której odbierasz tylko część dostępnych kanałów, może mieć kilka przyczyn. Po pierwsze, upewnij się, że antena jest prawidłowo ustawiona i skierowana na nadajnik. Nawet najlepszy wzmacniacz nie pomoże, jeśli antena odbiera sygnał pod złym kątem. Po drugie, niektóre wzmacniacze są pasmowe i mogą wzmacniać tylko określone zakresy częstotliwości. Sprawdź specyfikację swojego wzmacniacza. Po trzecie, może to być nadal problem zbyt słabego sygnału dla niektórych multipleksów, które nadawane są na innych częstotliwościach niż te, które odbierasz poprawnie.

Przeczytaj również: Jak prawidłowo zamontować alternator w C 330 – uniknij błędów i oszczędź czas

Diagnostyka: Jak sprawdzić, czy zasilacz i złącza F działają poprawnie?

Aby sprawdzić, czy zasilacz antenowy dostarcza napięcie, można użyć miernika uniwersalnego ustawionego na pomiar napięcia stałego (DC). Podłącz sondy miernika do wyjścia zasilacza (tam, gdzie podłączasz kabel antenowy do dalszej części instalacji) i odczytaj wartość. Powinna ona wynosić około 12V. Jeśli napięcia nie ma, zasilacz jest uszkodzony lub niepodłączony. W przypadku złączy F, najprostszą metodą diagnostyki jest ich wizualna inspekcja. Upewnij się, że oplot kabla nie styka się z żyłą główną i że złącze jest solidnie dokręcone do kabla. W przypadku wątpliwości, najlepiej jest zarobić złącze F ponownie.
