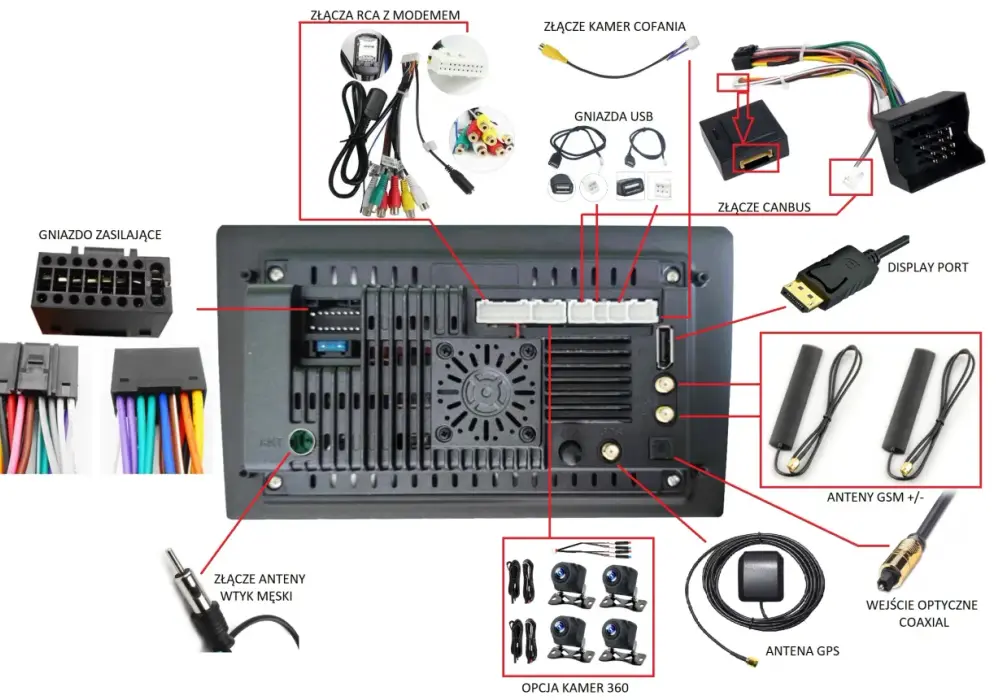

Radio samochodowe: kolory kabli ISO i podłączenie krok po kroku

Podłączenie nowego radia samochodowego może wydawać się skomplikowanym zadaniem, zwłaszcza gdy napotykamy na gąszcz kolorowych kabli. Na szczęście, dzięki ustandaryzowanym oznaczeniom, proces ten staje się znacznie prostszy. Ten artykuł to Twój kompleksowy przewodnik po znaczeniu kolorów kabli w instalacji radia samochodowego, ze szczególnym uwzględnieniem standardu ISO. Poznaj kluczowe oznaczenia, uniknij kosztownych błędów i ciesz się idealnie działającym systemem audio w Twoim aucie.

Dlaczego znajomość kolorów kabli w radiu to podstawa

Rozumienie oznaczeń kolorystycznych przewodów radiowych to absolutna podstawa, jeśli zależy Ci na bezpiecznym i bezproblemowym podłączeniu nowego urządzenia. To właśnie te pozornie proste linie kolorowego plastiku stanowią klucz do prawidłowego działania całego systemu audio w Twoim samochodzie. Bez tej wiedzy, łatwo o pomyłkę, która może mieć nieprzyjemne konsekwencje.

Skutki pomyłki: co może pójść nie tak przy złym podłączeniu?

Nieprawidłowe podłączenie kabli radiowych to prosta droga do frustracji i potencjalnych kosztów. Najczęstszym problemem jest brak zasilania radio po prostu się nie włącza. Innym częstym skutkiem jest utrata pamięci; po wyłączeniu zapłonu wszystkie ustawienia, zapisane stacje radiowe czy korekcja dźwięku przepadają, co oznacza konieczność ponownej konfiguracji za każdym razem. Możemy również doświadczyć nieprawidłowego działania głośników brak dźwięku z jednej lub kilku kolumn, a nawet nieprzyjemne zniekształcenia czy trzaski. W skrajnych przypadkach, nieostrożność przy podłączaniu może doprowadzić do uszkodzenia samego radia, a nawet do zwarcia w instalacji elektrycznej samochodu, co jest już poważną i potencjalnie kosztowną awarią.

Standard ISO – Twoja mapa w świecie car audio

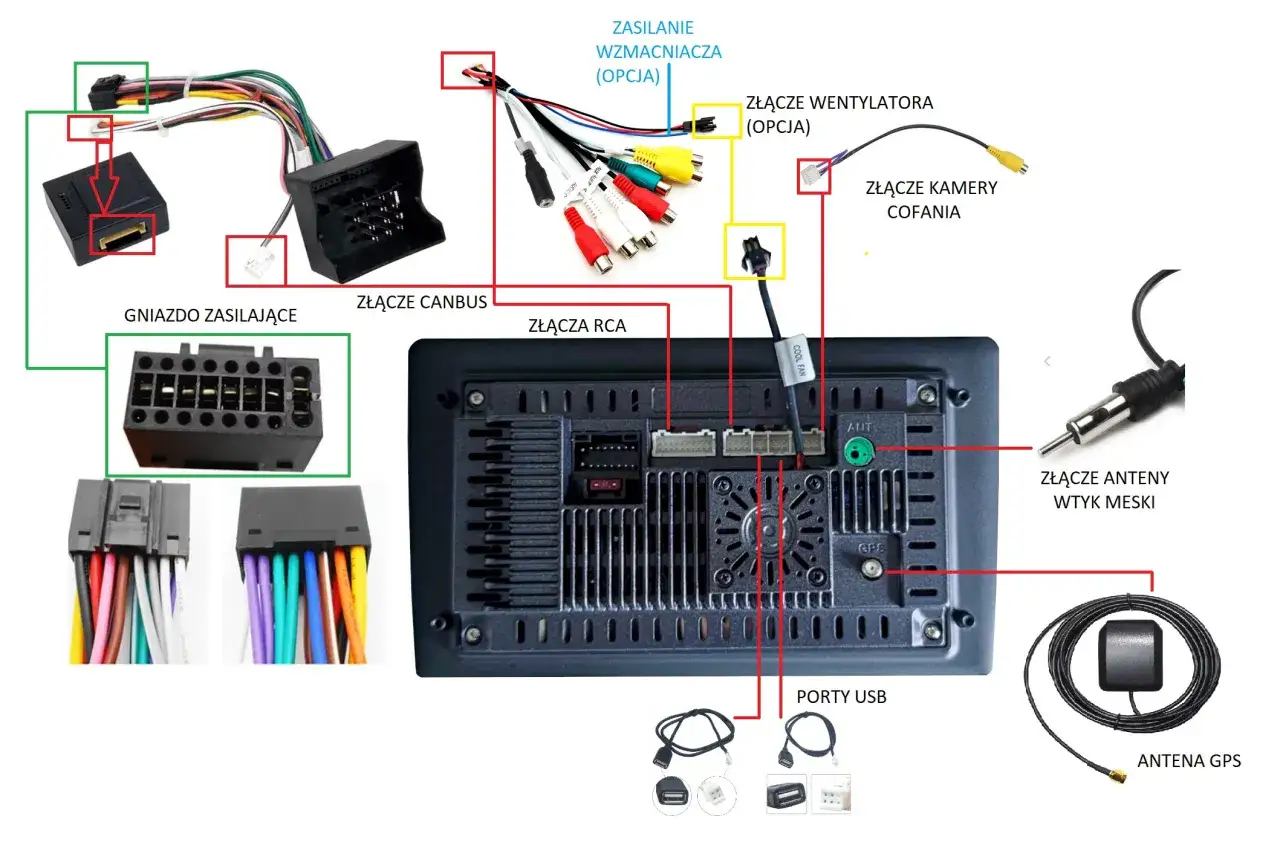

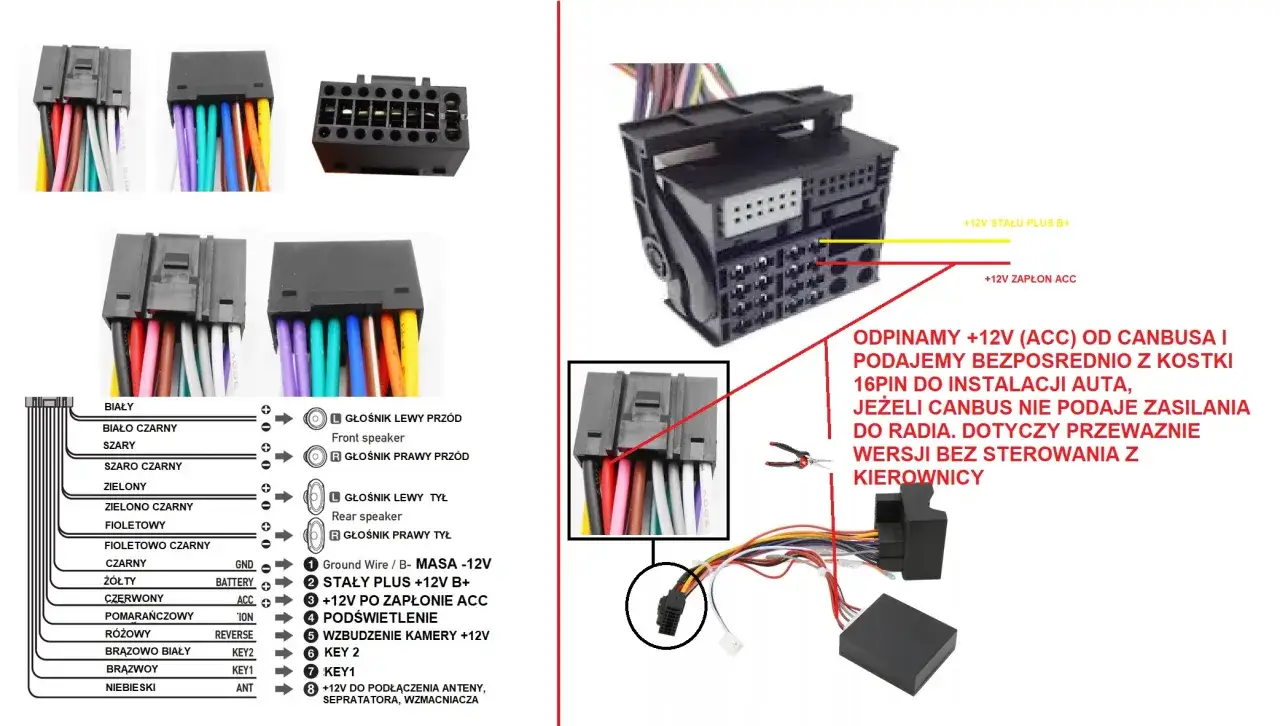

Na szczęście, aby ułatwić życie zarówno profesjonalistom, jak i domowym majsterkowiczom, istnieje międzynarodowa norma ISO. W kontekście podłączania radia samochodowego, standard ISO ujednolica kolory i funkcje poszczególnych przewodów. Dzięki temu, niezależnie od marki samochodu czy modelu radia, mamy pewność, że określony kolor kabla zazwyczaj odpowiada za tę samą funkcję. Kostka ISO, która łączy radio z instalacją samochodu, zazwyczaj składa się z dwóch głównych części: jednej odpowiedzialnej za zasilanie i drugą, dedykowaną głośnikom. Znajomość tej "mapy" jest kluczowa.

Kluczowe przewody zasilające – serce Twojego nowego radia

Przewody zasilające to absolutny fundament działania każdego radia samochodowego. To one dostarczają niezbędną energię, która pozwala urządzeniu pracować, odtwarzać muzykę i obsługiwać wszystkie funkcje. Prawidłowe podłączenie tych trzech kluczowych kabli żółtego, czerwonego i czarnego jest absolutnie priorytetowe.

Żółty kabel: dlaczego radio traci pamięć i jak temu zaradzić?

Żółty kabel jest odpowiedzialny za stałe zasilanie +12V, które jest doprowadzane bezpośrednio z akumulatora. Jego główną funkcją jest podtrzymanie pamięci radia. Oznacza to, że to właśnie dzięki niemu Twoje radio pamięta wszystkie ustawienia, zapisane stacje radiowe, a także ustawienia korektora dźwięku, nawet gdy wyłączysz zapłon. Jeśli żółty kabel nie jest podłączony lub jest podłączony nieprawidłowo, po każdym wyłączeniu radia wszystkie te ustawienia zostaną utracone, co jest niezwykle irytujące w codziennym użytkowaniu.

Czerwony kabel: czyli jak sprawić, by radio włączało się z zapłonem

Czerwony kabel to zasilanie +12V, które pojawia się dopiero po przekręceniu kluczyka w stacyjce, w pozycji ACC (akcesoria). To właśnie ten przewód odpowiada za to, że radio włącza się i wyłącza razem z zapłonem pojazdu. Warto wiedzieć, że niektórzy decydują się na połączenie przewodu czerwonego z żółtym. Taki zabieg sprawi, że radio będzie działać nawet po wyjęciu kluczyka ze stacyjki. Należy jednak pamiętać, że niesie to ze sobą ryzyko rozładowania akumulatora, jeśli zapomnimy o wyłączeniu radia.

Czarny to masa – gdzie go podpiąć, by uniknąć problemów?

Czarny kabel to nic innego jak masa pojazdu, czyli ujemny biegun układu elektrycznego. Jest on absolutnie kluczowy dla prawidłowego działania wszystkich obwodów elektrycznych radia. Niezależnie od tego, czy jest to zasilanie, sygnał audio, czy sterowanie wszystkie te elementy potrzebują solidnego połączenia z masą, aby działać poprawnie. Dlatego tak ważne jest, aby czarny kabel był solidnie i pewnie podłączony do metalowej części nadwozia samochodu, zapewniając dobre przewodzenie.

Niebieski i pomarańczowy: przewody do zadań specjalnych (antena, podświetlenie)

Poza podstawowymi kablami zasilającymi, w wiązce radia znajdziemy również inne, często pomijane, ale równie ważne przewody. Niebieski kabel to zazwyczaj przewód sterujący, który po włączeniu radia podaje napięcie +12V. Jest on wykorzystywany do automatycznego wysuwania anteny elektrycznej lub do włączania zewnętrznego wzmacniacza audio. Pomarańczowy kabel, często mniej popularny, odpowiada za podświetlenie przycisków radia. Jego rolą jest synchronizacja z włącznikiem świateł samochodu podświetlenie radia zapala się razem ze światłami pojazdu, co jest wygodne w nocy. Choć nie jest on krytyczny dla działania samego radia, jego podłączenie poprawia komfort użytkowania.

Głośniki pod kontrolą – jak prawidłowo rozprowadzić dźwięk w aucie

Po upewnieniu się, że radio jest prawidłowo zasilane, czas zająć się dźwiękiem. Podłączenie głośników jest równie ważne, a prawidłowe rozprowadzenie sygnału audio bezpośrednio przekłada się na jakość odtwarzanej muzyki. Tutaj również z pomocą przychodzi standard ISO i logiczny podział na pary przewodów.

Zasada par: jak odróżnić przewód plusowy od minusowego?

W instalacji samochodowej każdy głośnik jest podłączany za pomocą pary przewodów. Aby zapewnić prawidłową fazę dźwięku i uniknąć problemów, kluczowe jest rozróżnienie przewodu plusowego (+) od minusowego (-). Zgodnie ze standardem ISO, przewód plusowy jest zazwyczaj w pełni kolorowy (np. biały, szary, zielony, fioletowy), podczas gdy przewód minusowy dla tej samej pary ma dodatkowo naniesiony czarny pasek (np. biało-czarny, szaro-czarny). Zapamiętanie tej prostej zasady pozwoli uniknąć błędów przy podłączaniu.

Przednie głośniki: rozszyfrowanie kolorów białego i szarego

Zgodnie ze standardem ISO, przednie głośniki są obsługiwane przez dwa zestawy kolorystyczne. Biały przewód oraz biało-czarny przewód odpowiadają za przedni lewy głośnik biały jako plus (+), a biało-czarny jako minus (-). Z kolei szary przewód i szaro-czarny przewód są przeznaczone dla przedniego prawego głośnika, gdzie szary to plus (+), a szaro-czarny to minus (-). Pamiętaj o prawidłowym dopasowaniu każdej pary do odpowiedniego głośnika.

Tylne głośniki: za co odpowiadają kable zielone i fioletowe?

Podobnie jak w przypadku przednich głośników, tylne kanały audio również mają swoje dedykowane kolory. Zielony przewód oraz zielono-czarny przewód obsługują tylny lewy głośnik zielony jako plus (+), a zielono-czarny jako minus (-). Natomiast fioletowy przewód i fioletowo-czarny przewód są przeznaczone dla tylnego prawego głośnika, gdzie fioletowy oznacza plus (+), a fioletowo-czarny minus (-). Poprawne podłączenie tych par zapewni równomierne rozłożenie dźwięku w całym samochodzie.

Co zrobić, gdy kolory w Twoim aucie nie pasują do schematu

Choć standard ISO jest powszechnie stosowany, życie bywa bardziej skomplikowane. Zdarza się, że producenci samochodów decydują się na własne, niestandardowe schematy kolorystyczne, co może być sporym wyzwaniem dla osób montujących radio. Na szczęście istnieją sprawdzone sposoby, aby poradzić sobie z tym problemem.

Gdy standard zawodzi: najczęstsze odstępstwa u producentów aut

Niestety, nie wszyscy producenci samochodów ściśle przestrzegają standardu ISO. Niektórzy stosują własne, autorskie schematy kolorystyczne przewodów w instalacji elektrycznej radia. Oznacza to, że nawet jeśli doskonale znasz standard ISO, Twoje auto może mieć zupełnie inne oznaczenia. W takich sytuacjach sama znajomość normy może okazać się niewystarczająca. Najlepszym rozwiązaniem jest wtedy sięgnięcie po instrukcję obsługi Twojego konkretnego modelu samochodu, gdzie często znajduje się schemat instalacji elektrycznej radia.

Miernik uniwersalny – Twój niezawodny pomocnik w identyfikacji kabli

Jeśli instrukcja pojazdu nie jest pomocna lub po prostu chcesz mieć pewność, niezawodnym narzędziem okazuje się uniwersalny miernik, czyli multimetr. Jest to przyrząd, który pozwala na pomiar napięcia, prądu czy ciągłości obwodu. W przypadku identyfikacji kabli, możemy go użyć do sprawdzenia, który przewód jest pod napięciem po przekręceniu kluczyka, a który jest pod stałym zasilaniem z akumulatora. Pozwala to na precyzyjne określenie funkcji każdego przewodu, nawet jeśli jego kolor odbiega od standardu ISO.

Adaptery i przejściówki ISO: proste rozwiązanie na chaos w kablach

Dla wielu osób, zwłaszcza tych, które nie czują się pewnie w pracy z miernikiem, najprostszym i najbezpieczniejszym rozwiązaniem jest zakup dedykowanej przejściówki, czyli adaptera ISO. Takie adaptery są projektowane specjalnie pod konkretne modele samochodów. Ich zadaniem jest konwersja niestandardowej instalacji elektrycznej Twojego auta na standard ISO. Dzięki temu, wystarczy podłączyć adapter do fabrycznej wiązki samochodu, a następnie do niego podpiąć standardową kostkę ISO radia. To rozwiązanie eliminuje potrzebę cięcia i łączenia oryginalnych kabli, co jest bezpieczniejsze i szybsze. Według danych Audiobas, adaptery ISO są kluczowe dla bezproblemowego montażu radia.

Najczęstsze błędy montażowe i jak ich unikać – praktyczna checklista

Nawet przy najlepszych chęciach, w trakcie montażu radia można popełnić kilka klasycznych błędów. Świadomość tych pułapek i wiedza, jak ich unikać, pozwoli Ci zaoszczędzić czas i nerwy, a także uchronić sprzęt przed uszkodzeniem.

Zamiana kabla żółtego z czerwonym – klasyczny błąd i jego konsekwencje

Jednym z najczęściej popełnianych błędów jest zamiana miejscami kabla żółtego (stałe zasilanie, pamięć) z czerwonym (zasilanie po zapłonie, ACC). Jeśli zamienimy je miejscami, możemy napotkać na dwa scenariusze. Pierwszy: radio będzie działać tylko z włączonym zapłonem, ale po jego wyłączeniu straci wszystkie ustawienia, ponieważ żółty kabel (odpowiedzialny za pamięć) jest podłączony do ACC. Drugi, bardziej kłopotliwy scenariusz: radio będzie działać cały czas, nawet po wyłączeniu zapłonu, ponieważ czerwony kabel (który powinien być wyłączany kluczykiem) jest podłączony do stałego plusa z akumulatora. Może to prowadzić do szybkiego rozładowania akumulatora, zwłaszcza gdy samochód stoi nieużywany przez dłuższy czas.

Słabe połączenie masy: ciche buczenie i inne niepokojące objawy

Kolejnym częstym problemem, który może wydawać się niepozorny, jest słabe lub niepewne połączenie masy (czarny kabel). Może to objawiać się na wiele sposobów: od cichego, ale irytującego buczenia w głośnikach, przez różnego rodzaju zakłócenia słyszalne podczas odtwarzania muzyki, po niestabilne działanie samego radia, aż po jego całkowity brak reakcji. Upewnij się, że czarny kabel jest solidnie przykręcony do czystej, metalowej powierzchni nadwozia. Dobre połączenie masowe to podstawa stabilnej pracy całego systemu audio.

Przeczytaj również: Ile kosztuje alternator do Matiza? Sprawdź ceny i uniknij wysokich kosztów naprawy!

Łączenie kabli "na skrętkę" – dlaczego to zły pomysł i jak robić to profesjonalnie?

Choć może wydawać się to najszybszym sposobem, łączenie przewodów radiowych "na skrętkę" jest zdecydowanie odradzane. Takie połączenie jest nieprofesjonalne, mało estetyczne i, co najważniejsze, niebezpieczne. Istnieje wysokie ryzyko zwarcia, ponieważ odsłonięte druciki mogą się zetknąć. Połączenie jest również podatne na korozję i może z czasem pogarszać jakość sygnału. Zdecydowanie lepszym i profesjonalnym rozwiązaniem jest lutowanie przewodów z użyciem rurki termokurczliwej, która zapewnia izolację i trwałość połączenia. Alternatywnie, można zastosować specjalne konektory zaciskowe, takie jak złączki WAGO czy szybkozłączki, które gwarantują pewne i bezpieczne połączenie.
