Zrozumienie, gdzie dokładnie znajduje się sonda lambda w Twoim samochodzie, może okazać się niezwykle pomocne, zwłaszcza gdy pojawią się problemy z silnikiem lub zauważysz niepokojący wzrost zużycia paliwa. Ta wiedza to nie tylko klucz do samodzielnej, wstępnej diagnostyki, ale także sposób na bardziej świadomą rozmowę z mechanikiem. W tym artykule przeprowadzimy Cię przez proces lokalizacji tego ważnego czujnika.
Lokalizacja sondy lambda w samochodzie – kluczowe informacje
- Sonda lambda zawsze znajduje się w układzie wydechowym pojazdu.
- Współczesne samochody (po 2001 roku) mają zazwyczaj dwie sondy: przed i za katalizatorem.
- Pierwsza sonda (regulacyjna) mierzy tlen przed katalizatorem i wpływa na skład mieszanki paliwowej.
- Druga sonda (diagnostyczna) monitoruje skuteczność pracy katalizatora.
- Sondę można rozpoznać po charakterystycznym czujniku wkręconym w rurę wydechową z wychodzącym przewodem elektrycznym.
- Liczba i dokładne umiejscowienie sond może różnić się w zależności od typu silnika (np. V-silniki mają więcej).
Sonda Lambda: Dlaczego jej umiejscowienie jest kluczowe dla Twojego silnika
Sonda lambda to nic innego jak precyzyjny czujnik, którego głównym zadaniem jest pomiar zawartości tlenu w spalinach wydobywających się z silnika. Ta pozornie prosta funkcja ma fundamentalne znaczenie dla prawidłowego działania całego układu napędowego. Informacje dostarczane przez sondę są nieustannie analizowane przez sterownik silnika, znany jako ECU (Electronic Control Unit). Na ich podstawie komputer precyzyjnie dostosowuje skład mieszanki paliwowo-powietrznej, dążąc do idealnych proporcji.
Optymalna mieszanka to gwarancja nie tylko sprawnego spalania i maksymalnej wydajności silnika, ale także klucz do oszczędności paliwa i minimalizacji negatywnego wpływu na środowisko. Prawidłowo działająca sonda lambda pomaga utrzymać niską emisję szkodliwych substancji, co jest niezbędne do spełnienia coraz bardziej restrykcyjnych norm ekologicznych. Bez niej silnik pracuje nieefektywnie, zwiększa swoje spalanie i emituje więcej zanieczyszczeń. Jej rola jest więc nie do przecenienia dla zdrowia technicznego pojazdu i troski o planetę.
Gdzie dokładnie znajduje się sonda lambda? Przewodnik po układzie wydechowym

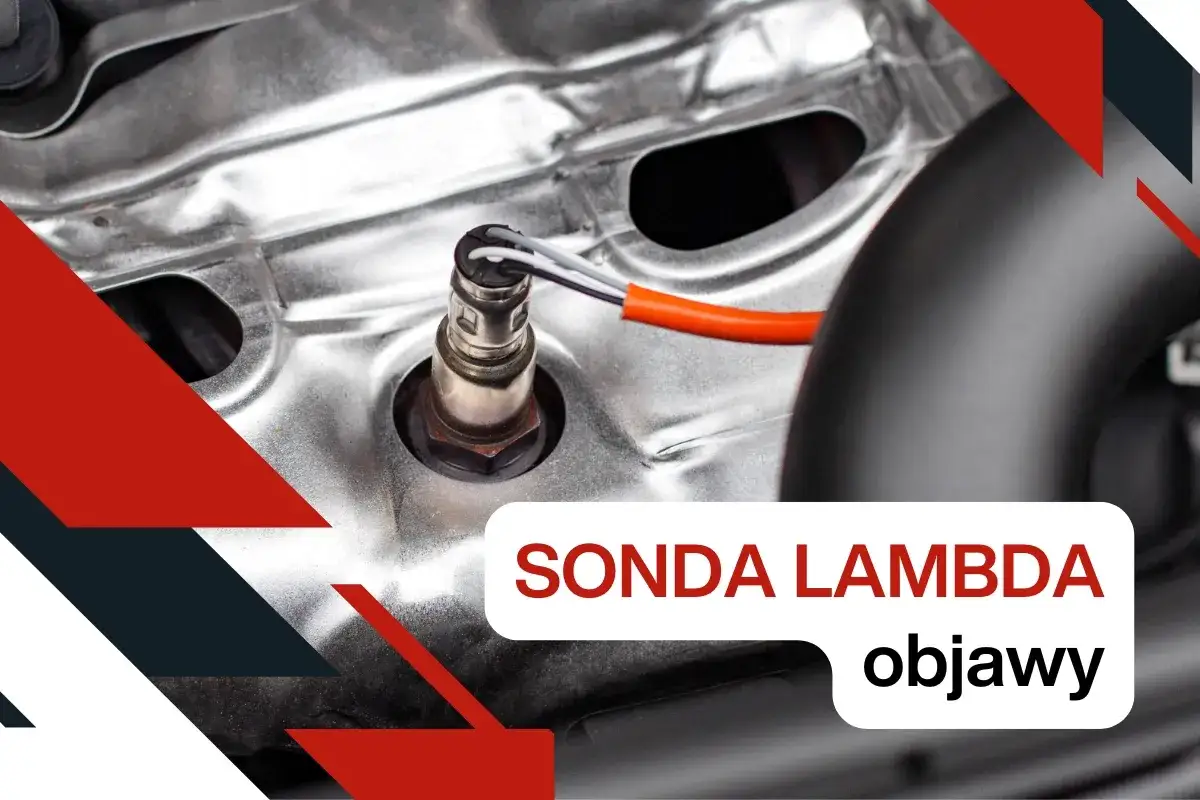

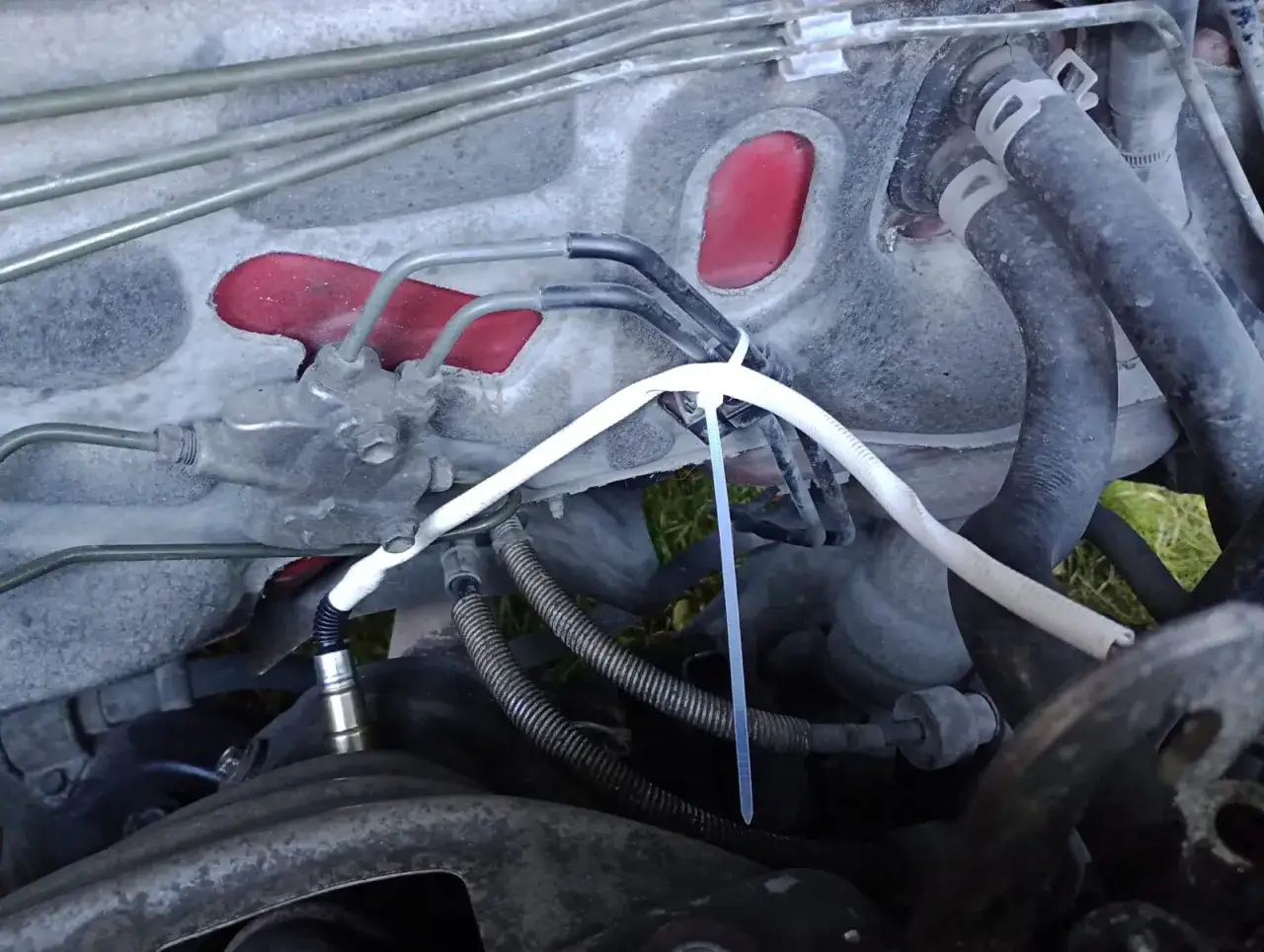

Zacznijmy od podstawowej zasady: sonda lambda jest integralną częścią układu wydechowego. Aby ją zlokalizować, musisz przyjrzeć się właśnie tej części samochodu. W nowszych pojazdach, wyprodukowanych po około 2001 roku, zazwyczaj znajdziesz dwie takie sondy. Pierwsza z nich, często nazywana sondą regulacyjną, umiejscowiona jest w układzie wydechowym przed katalizatorem. Najczęściej jest ona wkręcona w kolektor wydechowy lub w rurę wydechową, tuż za nim.
Druga sonda, pełniąca funkcję diagnostyczną, znajduje się natomiast za katalizatorem. Aby ją dostrzec, często trzeba zajrzeć pod samochód i prześledzić przebieg rury wydechowej od silnika aż do końca. Wizualnie, sondę lambda najłatwiej rozpoznać po charakterystycznym czujniku, który jest wkręcony w metalową rurę układu wydechowego, a z którego wychodzi przewód elektryczny podłączony do wiązki elektrycznej pojazdu. Czasami, aby uzyskać lepszy dostęp do kolektora wydechowego, może być konieczne zdjęcie osłon silnika.
Jedna czy dwie sondy? Kluczowa różnica między sondą przed i za katalizatorem

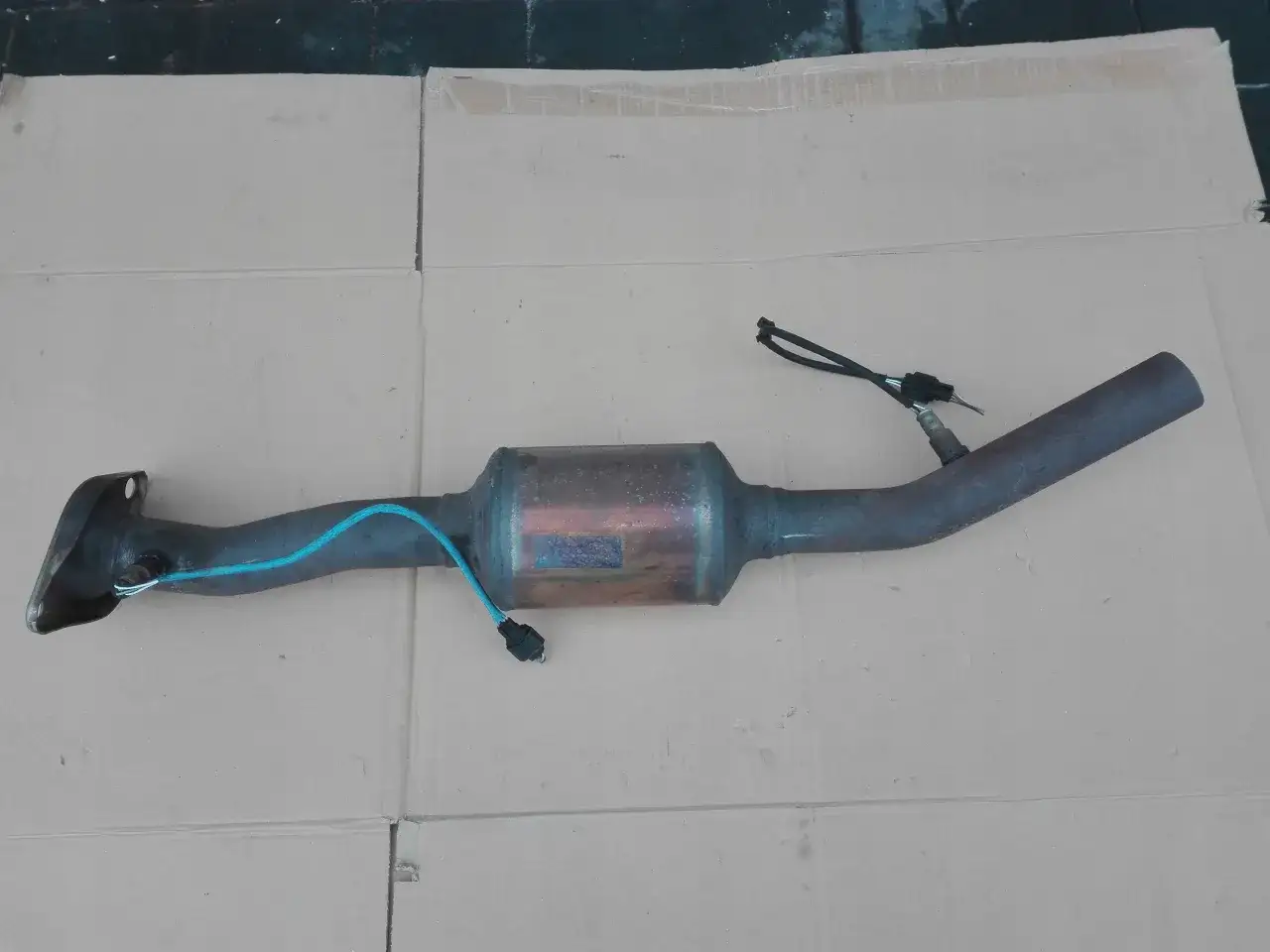

Współczesne samochody zazwyczaj wyposażone są w co najmniej dwie sondy lambda, które pełnią odmienne, ale równie ważne funkcje. Pierwsza z nich, oznaczana jako sonda nr 1 i nazywana regulacyjną, znajduje się przed katalizatorem. Jej kluczowym zadaniem jest bieżące badanie składu spalin. Informacje te są natychmiast przesyłane do sterownika silnika (ECU), który na ich podstawie dokonuje precyzyjnych korekt składu mieszanki paliwowo-powietrznej. Dzięki temu silnik pracuje optymalnie, a spalanie jest efektywne.
Druga sonda, czyli sonda nr 2, umiejscowiona jest za katalizatorem. Jej główna rola to monitorowanie wydajności pracy samego katalizatora. Poprzez porównywanie sygnałów pochodzących z obu sond tej przed i tej za katalizatorem komputer jest w stanie ocenić, czy katalizator skutecznie spełnia swoją funkcję oczyszczania spalin. Jeśli sygnały znacząco się różnią, może to oznaczać problem z katalizatorem.
Warto pamiętać, że w starszych modelach samochodów, produkowanych zazwyczaj przed rokiem 2000, montowano standardowo tylko jedną sondę lambda tę przed katalizatorem, odpowiedzialną za regulację mieszanki. Wprowadzenie drugiej sondy było odpowiedzią na coraz surowsze normy emisji spalin i potrzebę dokładniejszego monitorowania pracy całego układu oczyszczania spalin. Według danych Morele.net, samochody produkowane po 2001 roku mają już zazwyczaj dwie sondy lambda.
Jak bezbłędnie zidentyfikować sondę lambda? Praktyczne wskazówki
Zidentyfikowanie sondy lambda nie powinno stanowić większego problemu, jeśli wiesz, czego szukać. Przede wszystkim zwróć uwagę na elementy wkręcone w układ wydechowy, z których wychodzi przewód elektryczny. To właśnie ten przewód, łączący czujnik z instalacją elektryczną samochodu, jest kluczową wskazówką. Sama sonda ma zazwyczaj formę metalowego elementu z gwintem, który jest szczelnie wkręcony w rurę wydechową.
Najczęściej sondy lambda znajdziesz wkręcone bezpośrednio w kolektor wydechowy lub w rurę wydechową, zarówno przed, jak i za katalizatorem. Jeśli masz wątpliwości co do dokładnej lokalizacji, warto zajrzeć pod samochód i prześledzić przebieg układu wydechowego od silnika. To właśnie tam znajdują się te ważne czujniki.
Chociaż przewody elektryczne przy sondach mogą mieć różne kolory, a ich barwa może czasem wskazywać na typ sondy (np. czy jest podgrzewana), to nie jest to podstawowa metoda identyfikacji. Skup się przede wszystkim na fizycznym wyglądzie elementu metalowym czujniku wkręconym w rurę i wychodzącym z niego przewodzie. To najpewniejszy sposób na odnalezienie sondy lambda w Twoim pojeździe.
Czy lokalizacja sondy lambda zawsze jest taka sama? Wyjątki od reguły
Chociaż istnieją ogólne zasady dotyczące lokalizacji sond lambda, warto mieć świadomość, że w niektórych przypadkach ich umiejscowienie może odbiegać od standardu. Szczególnie dotyczy to silników o bardziej złożonej konstrukcji, takich jak silniki w układzie V. W takich jednostkach napędowych często występują dwa oddzielne kolektory wydechowe po jednym dla każdego rzędu cylindrów. W konsekwencji, może się zdarzyć, że w samochodzie zamontowane będą dwie sondy lambda przed katalizatorem (po jednej dla każdego kolektora) oraz dwie za nim, co daje łącznie cztery czujniki do zlokalizowania.
Sondy lambda są stosowane zarówno w silnikach benzynowych, jak i wysokoprężnych (Diesla). Choć ich podstawowa funkcja pomiar tlenu w spalinach pozostaje taka sama, specyfika działania i dokładne umiejscowienie w układzie wydechowym może nieznacznie różnić się w zależności od technologii silnika. Na przykład, w niektórych nowoczesnych silnikach Diesla stosuje się dodatkowe czujniki monitorujące pracę układów oczyszczania spalin, takich jak filtry cząstek stałych (DPF).
Producenci samochodów często stosują własne, unikalne rozwiązania konstrukcyjne. Czasami prowadzi to do sytuacji, gdzie sondy lambda są umieszczone w nieco nietypowych miejscach, które odbiegają od powszechnie przyjętych schematów. W takich przypadkach, aby precyzyjnie zlokalizować czujnik, najbardziej pomocne mogą okazać się schematy techniczne i instrukcje serwisowe dedykowane konkretnemu modelowi i rocznikowi samochodu.
Po co mi ta wiedza? Dlaczego znajomość lokalizacji sondy lambda oszczędza czas i pieniądze
Posiadanie wiedzy na temat tego, gdzie znajdują się sondy lambda, może przynieść Ci wymierne korzyści, zwłaszcza w kontekście samodzielnej diagnostyki. Gdy na desce rozdzielczej zapali się kontrolka "check engine", a Ty podejrzewasz problem z układem wydechowym lub zwiększonym spalaniem, umiejętność szybkiego zlokalizowania sond pozwala na wstępną ocenę sytuacji. Możesz samodzielnie sprawdzić, czy przewody są uszkodzone, czy sondy nie są zabrudzone lub fizycznie uszkodzone, co czasami pozwala uniknąć niepotrzebnej wizyty w warsztacie i wymiany części, która nie jest przyczyną problemu.
Co więcej, precyzyjne wskazanie mechanikowi, której sondy dotyczy problem na przykład "sonda przed katalizatorem po stronie kierowcy" znacząco usprawnia proces naprawczy. Zamiast ogólnego opisu problemu, dostarczasz konkretnych informacji, które pozwalają mechanikowi szybciej zdiagnozować usterkę i przystąpić do naprawy. Skrócony czas diagnostyki i trafna identyfikacja części to bezpośrednie przełożenie na oszczędność Twoich pieniędzy.
