Schemat klimatyzacji samochodowej: Naprawa krok po kroku

Schemat klimatyzacji samochodowej: Naprawa krok po kroku
Autor Hubert Zalewski
Hubert Zalewski

12 czerwca 2026

Spis treści

Witaj w świecie diagnostyki elektrycznej klimatyzacji samochodowej! Jeśli kiedykolwiek zastanawiałeś się, dlaczego Twoja klimatyzacja odmawia posłuszeństwa, a wszystkie zewnętrzne objawy wydają się być w porządku, ten artykuł jest dla Ciebie. Schemat elektryczny to nieodłączny towarzysz każdego, kto chce zgłębić tajniki działania tego układu i skutecznie radzić sobie z jego usterkami. To klucz do szybkiej i precyzyjnej naprawy, która pozwoli Ci odzyskać komfort podróżowania.

Dlaczego schemat elektryczny jest kluczem do naprawy klimatyzacji?

Wiele awarii klimatyzacji ma swoje źródło w układzie elektrycznym, a ich zdiagnozowanie bez odpowiedniego narzędzia jest jak szukanie igły w stogu siana. Tutaj właśnie wkracza schemat elektryczny mapa, która pozwala nam zrozumieć, jak poszczególne komponenty są ze sobą połączone i jak przepływa przez nie prąd. Bez tej wiedzy jesteśmy skazani na zgadywanie i potencjalnie kosztowne błędy w postaci wymiany sprawnych części. Schemat pozwala nam precyzyjnie zlokalizować problem, zrozumieć jego przyczynę i zastosować właściwe rozwiązanie.

Kiedy mechanik musi sięgnąć po schemat? Typowe objawy awarii elektrycznej

Istnieje szereg objawów, które powinny natychmiast naprowadzić nas na trop elektrycznej usterki klimatyzacji. Należą do nich między innymi:

  • Niedziałające sprzęgło kompresora: Sprężarka, będąca sercem układu, nie załącza się mimo włączonej klimatyzacji. Może to być problem z zasilaniem sprzęgła, jego przekaźnikiem lub czujnikami ciśnienia, które blokują jego pracę.
  • Brak nawiewu z wentylatora kabinowego: Wentylator odpowiedzialny za rozprowadzanie chłodnego powietrza w kabinie nie pracuje. Przyczyną może być uszkodzony silnik wentylatora, jego bezpiecznik, przekaźnik lub problem z sygnałem sterującym z panelu lub modułu ECU.
  • Problemy z zasilaniem panelu sterowania: Przyciski na panelu sterowania nie reagują, wyświetlacz jest ciemny lub pokazuje błędy. Wskazuje to na problem z obwodem zasilania panelu, jego bezpiecznikiem lub masą.
  • Samoczynne wyłączanie się klimatyzacji: Układ działa przez pewien czas, a następnie nagle przestaje chłodzić. Często jest to związane z działaniem zabezpieczeń, np. czujników ciśnienia, które w odpowiedzi na nieprawidłowe parametry pracy układu (zbyt niskie lub zbyt wysokie ciśnienie czynnika) odcinają zasilanie sprężarki.

Jak podaje Scribd, najczęstsze usterki elektryczne dotyczą właśnie sprzęgła kompresora, przekaźników, czujników ciśnienia i panelu sterowania, co potwierdza znaczenie diagnostyki elektrycznej.

Co zyskasz dzięki umiejętności czytania schematów? Szybsza diagnoza i oszczędność

Posiadanie umiejętności czytania schematów elektrycznych to inwestycja, która zwraca się wielokrotnie. Przede wszystkim pozwala na znaczne przyspieszenie procesu diagnostyki. Zamiast metody prób i błędów, możemy precyzyjnie zidentyfikować wadliwy element lub obwód. To z kolei prowadzi do unikania niepotrzebnej wymiany części, które są w pełni sprawne, co jest częstym błędem osób bez odpowiedniej wiedzy. W efekcie oszczędzasz nie tylko czas, ale także pieniądze, które mógłbyś wydać na niepotrzebne zakupy i robociznę. Precyzyjna diagnoza to podstawa skutecznej i ekonomicznej naprawy.

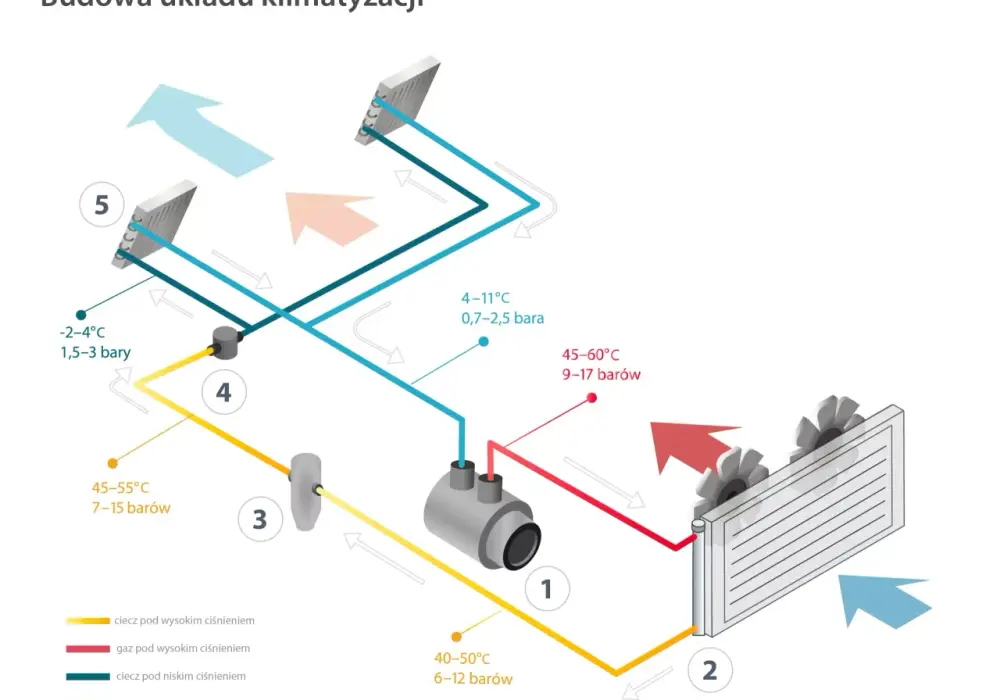

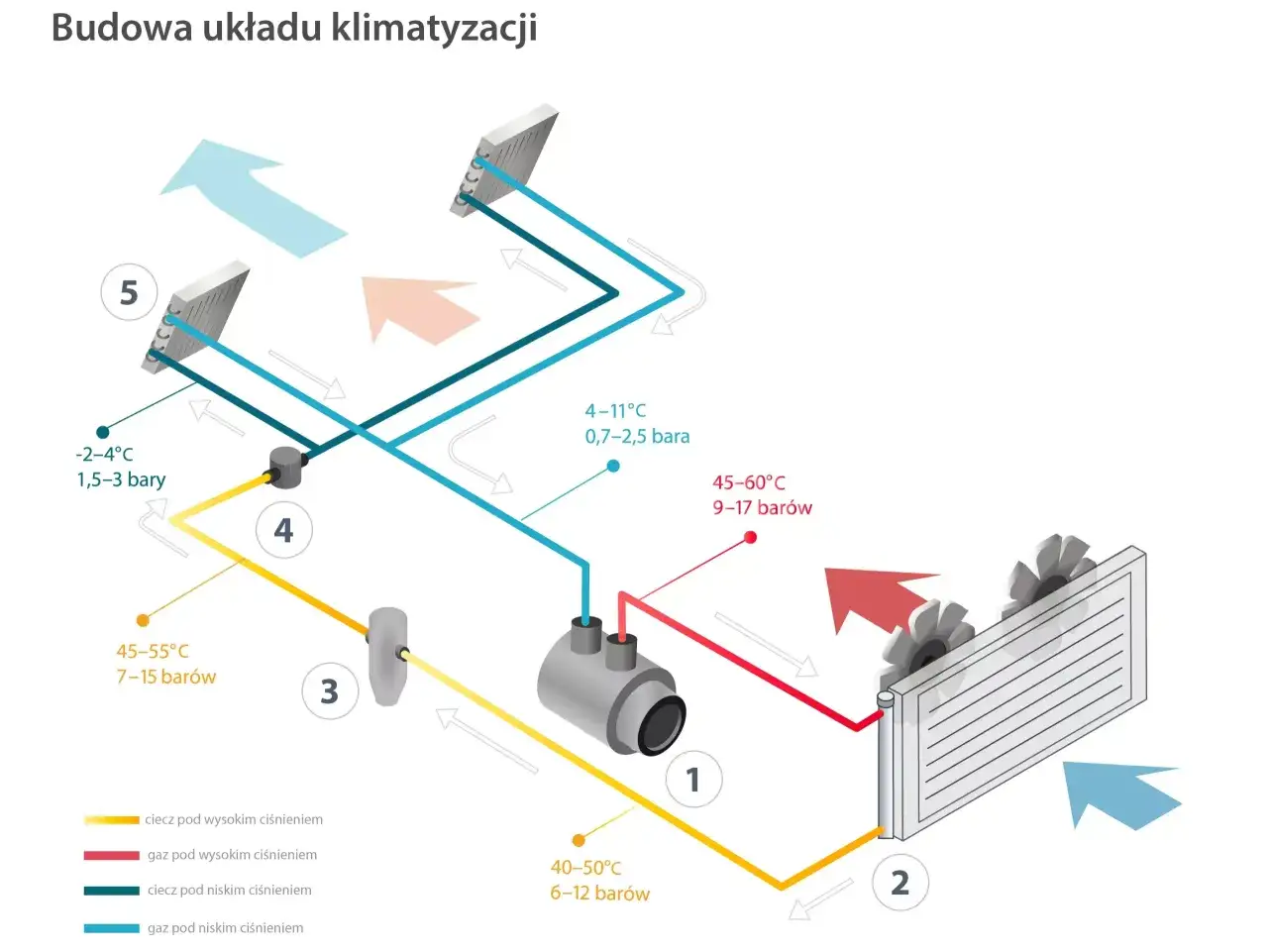

Schemat elektryczny klimatyzacji samochodowej pokazuje obieg czynnika chłodniczego. Kompresor (1) spręża gaz, który następnie skrapla się w skraplaczu (2).

Jak czytać schemat elektryczny klimatyzacji? Przewodnik krok po kroku

Zrozumienie schematu elektrycznego może wydawać się na początku skomplikowane, ale z odpowiednim podejściem staje się intuicyjne. Kluczem jest poznanie podstawowych symboli i zasad ich interpretacji.

Najważniejsze symbole na schemacie – poznaj język elektryków

Każdy element elektryczny na schemacie jest reprezentowany przez unikalny symbol. Oto kilka podstawowych, które z pewnością napotkasz:

  • Bezpieczniki: Zazwyczaj przedstawiane jako prostokąt z linią w środku lub jako prostokąt z ukośnymi liniami. Chronią obwody przed nadmiernym prądem.
  • Przekaźniki: Często symbolizowane jako prostokąt z kilkoma "nóżkami" lub jako cewka z połączonymi stykami. Służą do sterowania obwodami o dużym poborze prądu za pomocą sygnału o niskim natężeniu.
  • Przełączniki: Mogą mieć różne formy, ale zazwyczaj pokazują punkty styku, które są otwarte lub zamknięte. Reprezentują przyciski, dźwignie czy przełączniki obrotowe.
  • Silniki: Zwykle oznaczone jako okrąg z literą "M" w środku. W kontekście klimatyzacji mogą to być silniki wentylatorów.
  • Rezystory: Przedstawiane jako zygzakowata linia lub prostokąt. Ograniczają przepływ prądu.
  • Diody: Symbol przypominający strzałkę z kreską na końcu. Pozwalają na przepływ prądu tylko w jednym kierunku.

Znajomość tych podstawowych symboli to pierwszy krok do rozszyfrowania każdego schematu.

Śledzenie obwodów: Jak zlokalizować zasilanie, masę i sygnały sterujące?

Kluczową umiejętnością jest śledzenie przepływu prądu. Na schemacie zasilanie (plus) jest często oznaczane jako "30" (zasilanie stałe, bezpośrednio z akumulatora) lub "15" (zasilanie po stacyjce). Masa (minus) jest zazwyczaj oznaczana jako "31". Aby zlokalizować problem, należy podążać za ścieżką prądu od źródła zasilania, przez bezpieczniki, przekaźniki, przełączniki, aż do elementu wykonawczego (np. sprężarki, wentylatora) i dalej do masy. Sygnały sterujące to zazwyczaj niskonapięciowe impulsy wysyłane przez moduł sterujący (ECU) do przekaźników lub bezpośrednio do niektórych elementów.

Oznaczenia przewodów i kolorystyka – jak nie pogubić się w wiązce?

Przewody na schemacie są zazwyczaj oznaczone numerami lub skrótami, które identyfikują ich przeznaczenie lub przekrój. Kolorystyka przewodów może być pomocna, ale nie zawsze jest uniwersalna. Wiele producentów stosuje własne standardy. Dlatego zawsze warto sprawdzić legendę dołączoną do konkretnego schematu lub posiłkować się informacjami producenta pojazdu. Znając oznaczenia przewodów i ich kolory, możemy łatwiej zidentyfikować poszczególne linie w skomplikowanej wiązce elektrycznej samochodu.

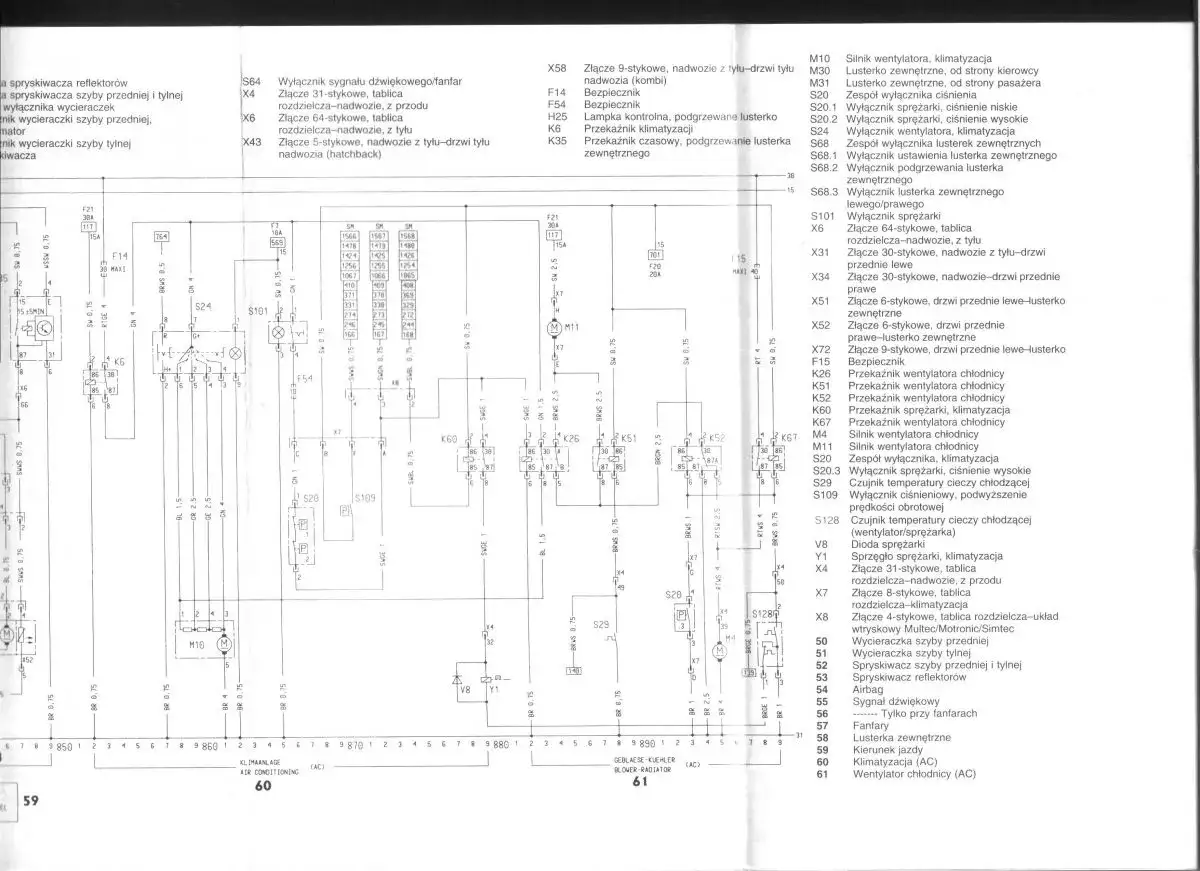

Schemat elektryczny klimatyzacji samochodowej, pokazujący połączenia i komponenty systemu.

Anatomia układu elektrycznego klimatyzacji – poznaj kluczowe komponenty

Aby w pełni zrozumieć działanie klimatyzacji samochodowej, musimy przyjrzeć się bliżej jej kluczowym komponentom elektrycznym. Każdy z nich odgrywa specyficzną rolę i może być potencjalnym źródłem problemów.

Sprężarka i jej sprzęgło elektromagnetyczne – serce, które musi bić

Sprężarka jest sercem układu klimatyzacji, odpowiedzialnym za sprężanie czynnika chłodniczego. Jednak to sprzęgło elektromagnetyczne jest elementem, który elektrycznie załącza i rozłącza sprężarkę. Gdy na cewkę sprzęgła zostanie podany prąd, generowane jest pole magnetyczne, które przyciąga talerz i zazębia sprężarkę z pasem napędowym silnika. Awaria tego sprzęgła, czy to mechaniczna, czy elektryczna (np. uszkodzona cewka, brak zasilania), jest jedną z najczęstszych przyczyn niedziałającej klimatyzacji.

Czujniki ciśnienia i temperatury – cisi strażnicy bezpieczeństwa układu

Czujniki ciśnienia, zwane również presostatami, to kluczowe elementy zabezpieczające. Monitorują one ciśnienie czynnika chłodniczego w układzie. Jeśli ciśnienie spadnie poniżej bezpiecznego poziomu (np. z powodu wycieku), czujnik odetnie zasilanie sprężarki, aby zapobiec jej zatarciu. Podobnie, jeśli ciśnienie wzrośnie powyżej dopuszczalnej wartości (np. z powodu zanieczyszczenia skraplacza), czujnik również zadziała. Czujniki temperatury pełnią podobną rolę, chroniąc układ przed przegrzaniem. Sygnały z tych czujników są kluczowe dla modułu sterującego (ECU) do podejmowania decyzji o pracy lub wyłączeniu układu.

Przekaźniki i bezpieczniki – pierwsza linia obrony przed awarią

Bezpieczniki to proste, ale niezwykle ważne elementy. Ich zadaniem jest ochrona obwodów elektrycznych przed uszkodzeniem w wyniku przeciążenia lub zwarcia. Przepalony bezpiecznik oznacza, że w obwodzie wystąpił problem, który wymaga zdiagnozowania. Przekaźniki natomiast działają jak elektrycznie sterowane przełączniki. Pozwalają na załączanie obwodów o dużym poborze prądu (np. sprzęgło sprężarki, wentylatory) za pomocą niskonapięciowego sygnału sterującego, na przykład z modułu ECU. Awaria przekaźnika oznacza, że prąd nie dotrze do sterowanego przez niego elementu.

Panel sterowania i moduł ECU – mózg operacji klimatyzacji

Panel sterowania to nasz interfejs z systemem klimatyzacji. To za jego pomocą ustawiamy pożądaną temperaturę, siłę nawiewu czy kierunek strumienia powietrza. Jednak to moduł sterujący (ECU) jest prawdziwym "mózgiem" operacji. Analizuje on sygnały z panelu sterowania, czujników ciśnienia i temperatury, a następnie wysyła polecenia do elementów wykonawczych, takich jak sprzęgło sprężarki czy wentylatory, aby utrzymać komfortowe warunki w kabinie.

Wentylator skraplacza i wentylator kabinowy – jak są sterowane?

Układ klimatyzacji wykorzystuje dwa główne wentylatory. Wentylator skraplacza, umieszczony z przodu pojazdu, odpowiada za przepływ powietrza przez skraplacz (radiator klimatyzacji), co jest niezbędne do efektywnego oddawania ciepła przez czynnik chłodniczy. Często jest on załączany przez przekaźnik, sterowany przez moduł ECU, zwłaszcza gdy temperatura czynnika jest wysoka lub gdy pojazd stoi w miejscu. Wentylator kabinowy natomiast odpowiada za nawiew schłodzonego powietrza do wnętrza pojazdu. Jego prędkość jest regulowana w zależności od ustawień użytkownika na panelu sterowania.

Klimatyzacja manualna vs. Climatronic – kluczowe różnice na schemacie

Systemy klimatyzacji w samochodach różnią się znacząco pod względem złożoności, co znajduje odzwierciedlenie w ich schematach elektrycznych. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnostyki.

Prostota układu manualnego – mniej elementów, łatwiejsza diagnostyka

Klimatyzacja manualna to system o stosunkowo prostej konstrukcji elektrycznej. Użytkownik bezpośrednio steruje siłą nawiewu i temperaturą za pomocą pokręteł lub przycisków. Oznacza to mniejszą liczbę czujników (zazwyczaj tylko presostaty) i prostszy moduł sterujący lub nawet jego brak, gdzie poszczególne elementy są załączane bezpośrednio przez przełączniki. Ta prostota przekłada się na łatwiejszą diagnostykę, ponieważ mamy do czynienia z mniejszą liczbą potencjalnych punktów awarii.

Złożoność Climatronica – rola dodatkowych czujników i siłowników

Systemy automatycznej klimatyzacji, znane jako Climatronic, są znacznie bardziej zaawansowane. Oprócz podstawowych funkcji, posiadają szereg dodatkowych czujników, takich jak czujnik temperatury wewnętrznej, czujnik nasłonecznienia czy czujniki temperatury powietrza wylotowego. Dodatkowo, w ich skład wchodzą siłowniki sterujące klapami nawiewów, które precyzyjnie kierują strumień powietrza i mieszają je w celu uzyskania zadanej temperatury. Wszystko to jest zarządzane przez zaawansowany moduł komputerowy (ECU), który samodzielnie reguluje pracą układu. Ta złożoność sprawia, że diagnostyka Climatronica jest bardziej wymagająca i wymaga dogłębnego zrozumienia schematu elektrycznego.

Diagnostyka z użyciem schematu – od problemu do rozwiązania

Teraz przejdźmy do praktycznych przykładów, jak wykorzystać schemat elektryczny do diagnozowania najczęstszych awarii klimatyzacji samochodowej.

AWARIA: Sprężarka się nie załącza. Gdzie szukać przyczyny na schemacie?

Gdy sprężarka nie chce się załączyć, pierwszym krokiem jest sprawdzenie obwodu sprzęgła elektromagnetycznego na schemacie. Należy prześledzić ścieżkę od zasilania:

  1. Bezpiecznik sprzęgła: Sprawdź, czy bezpiecznik odpowiedzialny za obwód sprzęgła jest cały.
  2. Przekaźnik sprzęgła: Zlokalizuj przekaźnik sprzęgła na schemacie i sprawdź, czy otrzymuje sygnał sterujący z modułu ECU. Jeśli tak, sprawdź, czy przekaźnik zwiera styki i podaje napięcie na sprzęgło.
  3. Czujniki ciśnienia: Upewnij się, że czujniki ciśnienia nie odcinają zasilania. Na schemacie zobaczysz, jak są one połączone szeregowo z obwodem sprzęgła lub jak ich sygnał wpływa na moduł ECU.
  4. Sygnał sterujący z panelu/ECU: Sprawdź, czy moduł ECU wysyła sygnał sterujący do przekaźnika sprzęgła. Może to wymagać diagnostyki komputerowej.

AWARIA: Wentylator chłodnicy nie startuje wraz z klimatyzacją. Jak to sprawdzić?

Jeśli wentylator chłodnicy nie działa, gdy klimatyzacja jest włączona, należy sprawdzić jego obwód na schemacie. Zazwyczaj wentylator jest załączany przez przekaźnik, który jest sterowany przez moduł ECU. Kroki diagnostyczne obejmują:

  1. Bezpiecznik wentylatora: Sprawdź bezpiecznik odpowiedzialny za zasilanie wentylatora.
  2. Przekaźnik wentylatora: Zlokalizuj przekaźnik wentylatora i sprawdź, czy otrzymuje sygnał sterujący z ECU i czy prawidłowo zwiera obwód zasilania wentylatora.
  3. Sygnał sterujący z ECU: Upewnij się, że moduł ECU wysyła sygnał do załączenia wentylatora, gdy klimatyzacja jest aktywna.

AWARIA: Panel sterowania jest "martwy" - brak zasilania. Jak prześledzić obwód?

Gdy panel sterowania klimatyzacją nie reaguje, należy prześledzić obwód jego zasilania. Na schemacie znajdź bezpieczniki odpowiedzialne za zasilanie panelu. Następnie sprawdź obecność stałego plusa (często oznaczonego jako 30) oraz plusa po stacyjce (15), a także prawidłowe połączenie z masą (31). Problemy z zasilaniem panelu mogą wynikać z uszkodzonych bezpieczników, luźnych połączeń lub problemów z okablowaniem.

AWARIA: Klimatyzacja wyłącza się podczas jazdy. Rola czujników ciśnienia

Jeśli klimatyzacja działa przez pewien czas, a następnie się wyłącza, jest to często sygnał działania zabezpieczeń układu, w tym czujników ciśnienia. Na schemacie zobaczysz, jak czujniki ciśnienia są połączone z modułem sterującym. Jeśli ciśnienie czynnika chłodniczego jest zbyt niskie (np. z powodu nieszczelności) lub zbyt wysokie (np. z powodu problemów z wentylatorem skraplacza), czujnik wysyła sygnał do ECU, który wyłącza sprężarkę w celu ochrony układu. Diagnostyka polega na sprawdzeniu odczytów z czujników ciśnienia (często możliwe za pomocą testera diagnostycznego) i porównaniu ich ze stanem na schemacie.

Gdzie znaleźć wiarygodne schematy elektryczne dla Twojego samochodu?

Znalezienie wiarygodnych schematów elektrycznych jest kluczowe dla skutecznej diagnostyki. Na szczęście istnieje kilka sprawdzonych źródeł.

Profesjonalne oprogramowanie warsztatowe – Twoje najlepsze źródło wiedzy

Najbardziej kompleksowym i wiarygodnym źródłem schematów elektrycznych są profesjonalne programy warsztatowe, takie jak Autodata, Haynes Pro, ELSAWin czy ESI[tronic]. Te bazy danych zawierają szczegółowe schematy dla ogromnej liczby modeli samochodów, często z podziałem na wersje wyposażenia i roczniki. Są one regularnie aktualizowane i oferują nie tylko schematy, ale także procedury diagnostyczne i dane techniczne, co czyni je nieocenionym narzędziem dla każdego mechanika.

Przeczytaj również: Gdzie jest sterownik centralnego zamka Renault Kangoo i jak go naprawić

Fora internetowe i grupy pasjonatów – jak weryfikować znalezione schematy?

Internetowe fora motoryzacyjne i grupy pasjonatów mogą być cennym źródłem informacji, w tym schematów elektrycznych. Jednak należy podchodzić do nich z dużą ostrożnością. Schematy znalezione w takich miejscach mogą być niekompletne, nieaktualne lub zawierać błędy. Zawsze staraj się weryfikować znalezione schematy z innymi, bardziej zaufanymi źródłami, jeśli to możliwe. Zdrowy rozsądek i porównanie z wiedzą ogólną o działaniu układów elektrycznych również mogą pomóc w ocenie ich wiarygodności.

Źródło:

[1]

https://mobilgaz.pl/najczestsze-usterkai-ukladu-klimatyzacji-samochodowej/

[2]

https://omt-serwis.pl/najczestsze-usterki-klimatyzacji-samochodowej-i-jak-je-rozpoznac/

[3]

https://www.laser-sinex.pl/auto-klimatyzacja-samochodowa/klimatyzacja-samochodowa-budowa-schemat/

FAQ - Najczęstsze pytania

Schemat to mapa obwodów, symboli i połączeń układu. Używasz go do diagnozy awarii elektrycznych, lokalizacji przekaźników i czujników oraz identyfikacji źródła problemu.

Najważniejsze to bezpieczniki, przekaźniki, przełączniki, silniki wentylatorów, rezystory i diody. Każdy symbol reprezentuje funkcję elementu w obwodzie układu.

Sprawdź obwód zasilania sprzęgła: bezpiecznik, przekaźnik i sygnał z ECU. Sprawdź również czujniki ciśnienia, które mogą odcinać zasilanie, jeśli parametry są nieprawidłowe.

Manualny ma prostszą elektrykę i mniej czujników; użytkownik sam reguluje nawiew i temperaturę. Climatronic ma dodatkowe czujniki (wewnętrzne, nasłonecznienie) i zaawansowany ECU, co utrudnia diagnostykę.
