Jak sprawdzić wentylator chłodnicy na krótko? Poradnik krok po kroku

Ten artykuł to praktyczny poradnik "zrób to sam", który krok po kroku wyjaśni, jak zdiagnozować usterkę wentylatora chłodnicy poprzez bezpośrednie podłączenie go do akumulatora. Dowiesz się, jak bezpiecznie przeprowadzić ten test, zinterpretować jego wyniki oraz jakie dalsze kroki diagnostyczne podjąć, aby skutecznie rozwiązać problem przegrzewającego się silnika.

Wentylator chłodnicy nie pracuje? To pierwszy sygnał, którego nie możesz zignorować

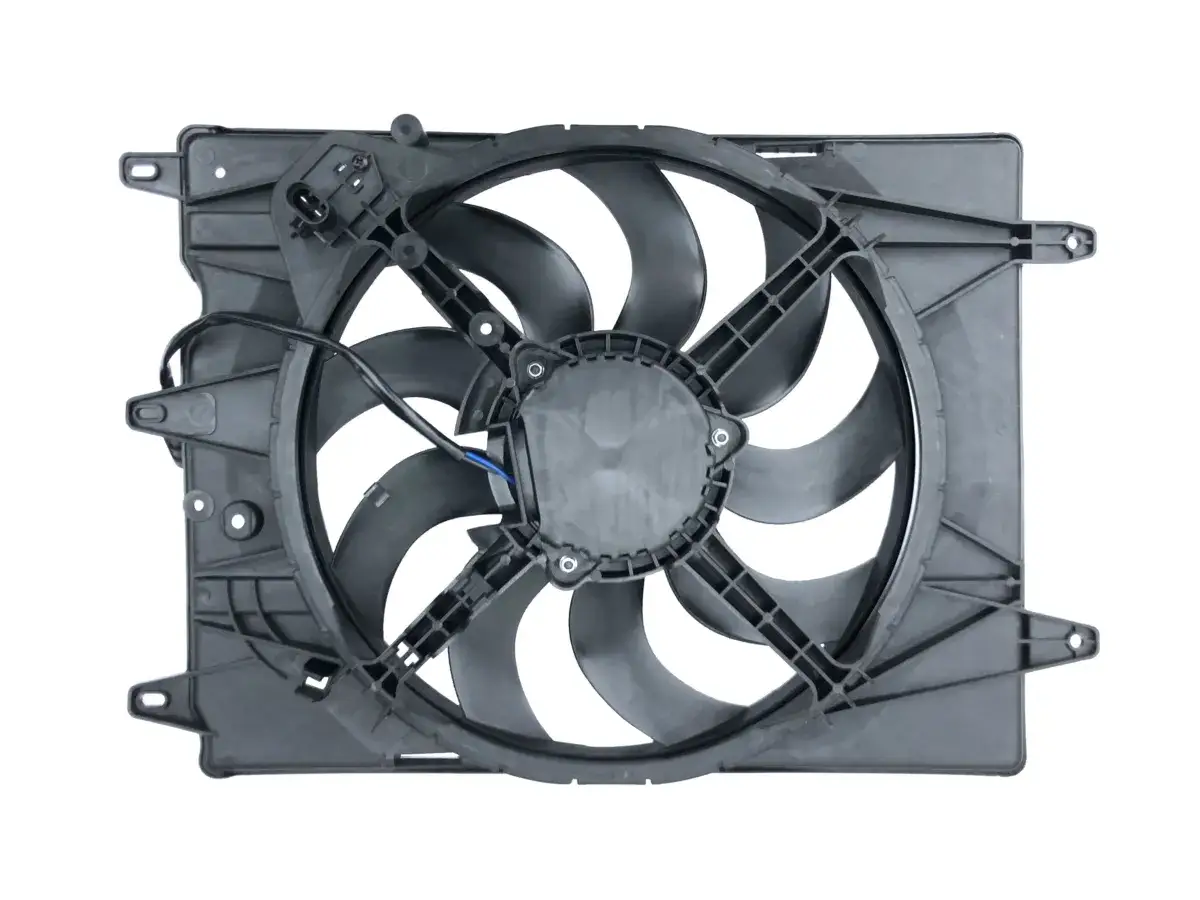

Wentylator chłodnicy to jeden z kluczowych elementów układu termoregulacji silnika spalinowego. Jego głównym zadaniem jest wspomaganie chłodnicy w rozpraszaniu ciepła, szczególnie w sytuacjach, gdy pojazd porusza się z niską prędkością lub stoi w miejscu, a naturalny przepływ powietrza przez żeberka chłodnicy jest niewystarczający. Prawidłowe działanie wentylatora jest absolutnie niezbędne do utrzymania silnika w optymalnym zakresie temperatur roboczych.

Ignorowanie problemów z wentylatorem może prowadzić do poważnych konsekwencji. Przegrzewanie się silnika to prosta droga do kosztownych awarii, takich jak uszkodzenie uszczelki pod głowicą, deformacja głowicy, a nawet zatarcia silnika. Szczególnie narażone są jednostki pracujące w trudnych warunkach, takich jak miejskie korki czy upalne dni, gdzie wentylator odgrywa rolę wręcz ratunkową.

Dlaczego sprawny wentylator jest kluczowy dla Twojego silnika?

Wentylator chłodnicy działa jak dodatkowy "dmuchawa", która wymusza przepływ powietrza przez radiator chłodnicy. Kiedy wskaźnik temperatury płynu chłodzącego zaczyna zbliżać się do czerwonej strefy, a samochód stoi w miejscu lub jedzie bardzo wolno, czujnik temperatury wysyła sygnał do komputera sterującego, który aktywuje wentylator. Ten z kolei zaczyna intensywnie zasysać lub wydmuchiwać powietrze przez chłodnicę, znacząco przyspieszając proces oddawania ciepła przez płyn chłodniczy. Bez tego wsparcia, nawet sprawny termostat i czysta chłodnica nie poradzą sobie z nadmiarem ciepła w krytycznych momentach, prowadząc do niebezpiecznego wzrostu temperatury silnika.

Typowe objawy usterki – kiedy zacząć się martwić?

• Wzrost temperatury silnika powyżej normy, zwłaszcza w korkach lub na postoju.
• Brak załączania się wentylatora, gdy silnik osiągnie wysoką temperaturę roboczą.
• Nieskuteczne działanie klimatyzacji (wentylator często wspomaga chłodzenie skraplacza klimatyzacji).
• Dziwne dźwięki dochodzące z wentylatora (np. piszczenie, zgrzytanie).
• Zapach płynu chłodniczego lub pary spod maski.
• Świecąca się kontrolka temperatury na desce rozdzielczej.

Zanim podłączysz "na krótko": 2 proste kroki, które mogą rozwiązać problem

Zanim przystąpisz do bardziej zaawansowanych testów, takich jak podłączanie wentylatora "na krótko", warto upewnić się, że problem nie leży w najprostszych i najczęściej występujących usterkach. Sprawdzenie bezpiecznika i przekaźnika wentylatora chłodnicy to szybka i łatwa procedura, która może zaoszczędzić Twój czas i nerwy. Często to właśnie te drobne elementy są winowajcami niedziałającego wentylatora.

Krok 1: Jak zlokalizować i sprawdzić bezpiecznik wentylatora?

Bezpieczniki w samochodzie pełnią rolę "bezpieczników" dla obwodów elektrycznych, chroniąc je przed przepięciami i zwarciami. Wentylator chłodnicy posiada swój dedykowany bezpiecznik, który zazwyczaj jest stosunkowo gruby, aby poradzić sobie z dużym prądem pobieranym przez silnik wentylatora. Aby go zlokalizować, zajrzyj do instrukcji obsługi swojego pojazdu lub poszukaj schematu na wewnętrznej stronie pokrywy skrzynki bezpieczników. Skrzynki te najczęściej znajdują się pod maską silnika lub w kabinie pasażerskiej, np. po stronie kierowcy lub pasażera.

Po zlokalizowaniu właściwego bezpiecznika, możesz go sprawdzić na dwa sposoby. Najprostsza jest metoda wizualna wyjmij bezpiecznik i obejrzyj go pod światło. Jeśli drucik wewnątrz jest przepalony, oznacza to jego uszkodzenie. Bardziej precyzyjną metodą jest użycie multimetru ustawionego na pomiar ciągłości obwodu (symbol "dzwonka" lub Ω). Przyłóż sondy multimetru do obu metalowych blaszek bezpiecznika. Jeśli urządzenie piszczy lub pokazuje niski opór, bezpiecznik jest dobry. Jeśli nie ma reakcji, bezpiecznik jest przepalony i wymaga wymiany na nowy o identycznych parametrach (zazwyczaj podanych na obudowie bezpiecznika).

Pamiętaj: przepalony bezpiecznik często jest objawem głębszej usterki, np. zwarcia w instalacji lub uszkodzenia samego wentylatora. Wymiana bezpiecznika może być tylko tymczasowym rozwiązaniem.

Krok 2: Gdzie szukać przekaźnika i jak ocenić jego działanie?

Przekaźnik wentylatora działa jak elektromagnetyczny przełącznik, który steruje dopływem prądu do silnika wentylatora. Zazwyczaj znajduje się on w pobliżu skrzynki bezpieczników, często w tej samej obudowie lub w specjalnym module przekaźników pod maską. Jego identyfikacja również wymaga konsultacji z instrukcją pojazdu lub schematem elektrycznym.

Najprostszym sposobem sprawdzenia przekaźnika, jeśli nie masz doświadczenia z multimetrem, jest jego podmiana. Jeśli posiadasz w samochodzie inny, identyczny przekaźnik (np. od klaksonu, jeśli ma te same parametry), możesz spróbować zamienić je miejscami. Jeśli po zamianie wentylator zacznie działać, problemem był wadliwy przekaźnik. Inną metodą jest nasłuchiwanie po włączeniu zapłonu lub klimatyzacji (jeśli wentylator powinien się wtedy uruchomić), spróbuj usłyszeć charakterystyczne, ciche "kliknięcie" dochodzące z przekaźnika. Oznacza to, że cewka przekaźnika otrzymuje sygnał sterujący. Jeśli nie słychać kliknięcia, a masz pewność, że sygnał powinien być podany, przekaźnik może być uszkodzony.

Według danych iParts.pl, uszkodzony przekaźnik to częsta i stosunkowo tania przyczyna awarii wentylatora.

Jak sprawdzić wentylator chłodnicy na krótko? Kompletna instrukcja krok po kroku

Test "na krótko" to bezpośrednie podłączenie silnika wentylatora do źródła zasilania, czyli akumulatora samochodowego (12V). Pozwala to jednoznacznie stwierdzić, czy sam silnik wentylatora jest sprawny, czy też uległ awarii. Jest to kluczowy etap diagnostyki, który pozwala wyeliminować lub potwierdzić uszkodzenie mechaniczne samego wentylatora.

Niezbędne narzędzia i absolutne podstawy bezpieczeństwa

• Multimetr (opcjonalnie, ale zalecane do precyzyjnej diagnostyki).
• Przewody rozruchowe lub inne przewody z izolacją i krokodylkami (o odpowiedniej grubości, aby przenieść prąd).
• Rękawice ochronne (najlepiej gumowe lub nitrylowe).
• Okulary ochronne.
• Narzędzia do demontażu osłon (śrubokręty, klucze, jeśli konieczne).

Przed przystąpieniem do jakichkolwiek prac przy układzie elektrycznym pojazdu, a zwłaszcza przy układzie chłodzenia, należy bezwzględnie przestrzegać zasad bezpieczeństwa:

1. Pracuj na zimnym silniku: Nigdy nie dotykaj elementów układu chłodzenia, gdy silnik jest gorący. Płyn chłodniczy jest pod ciśnieniem i może spowodować poważne oparzenia.
2. Wyłącz zapłon i wyjmij kluczyki: Upewnij się, że samochód jest całkowicie wyłączony, a kluczyki wyjęte ze stacyjki, aby zapobiec przypadkowemu uruchomieniu silnika.
3. Odłącz ujemną klemę akumulatora: Jest to kluczowy krok zapobiegający zwarciom i przypadkowemu uruchomieniu wentylatora podczas pracy.
4. Zapewnij swobodny ruch: Upewnij się, że łopatki wentylatora niczym nie są blokowane i mają swobodę obrotu.
5. Zachowaj dystans: Bądź przygotowany na natychmiastowe uruchomienie wentylatora. Trzymaj ręce, narzędzia i wszelkie luźne przedmioty z dala od obracających się łopatek.
6. Używaj izolowanych przewodów: Przewody podłączane do akumulatora i wentylatora muszą być w pełni izolowane, aby uniknąć zwarcia z innymi elementami metalowymi pojazdu.

Lokalizacja wentylatora i jego wtyczki – jak się do niej dostać?

Wentylator chłodnicy znajduje się zazwyczaj w bezpośrednim sąsiedztwie chłodnicy, montowany na jej ramie lub na specjalnym wsporniku. Najczęściej umiejscowiony jest od strony silnika, pomiędzy chłodnicą a jednostką napędową. Dostęp do jego wtyczki zasilającej może wymagać demontażu plastikowych osłon aerodynamicznych, elementów układu dolotowego powietrza, a czasem nawet części chłodnicy. Staraj się działać ostrożnie, aby nie uszkodzić żadnych innych komponentów.

Prawidłowe odpięcie wtyczki zasilającej wentylator

Po zlokalizowaniu wtyczki wentylatora, należy ją ostrożnie odłączyć od silnika. Wtyczki te są zazwyczaj wyposażone w mechanizm zabezpieczający, zapobiegający przypadkowemu rozłączeniu podczas pracy. Zlokalizuj zatrzask lub dźwignię blokującą często jest to mały plastikowy element, który należy nacisnąć lub podważyć, aby zwolnić blokadę. Po zwolnieniu zatrzasku, delikatnie pociągnij za wtyczkę, starając się nie używać nadmiernej siły. Po odłączeniu, warto obejrzeć piny wtyczki oraz gniazdo wentylatora pod kątem ewentualnej korozji, zabrudzeń lub uszkodzeń mechanicznych.

1. Zlokalizuj zatrzask/blokadę na wtyczce.
2. Naciśnij lub podważ zatrzask, aby zwolnić blokadę.
3. Ostrożnie odłącz wtyczkę od silnika wentylatora.
4. Wizualnie sprawdź piny pod kątem korozji lub uszkodzeń.

Jak bezpiecznie podłączyć wentylator bezpośrednio do akumulatora (12V)?

Ten etap wymaga największej precyzji i zachowania wszelkich środków ostrożności. Pamiętaj o odłączonej ujemnej klemie akumulatora!

1. Zidentyfikuj piny zasilające: Na wtyczce wentylatora znajdują się dwa główne piny odpowiedzialne za doprowadzenie zasilania. Zazwyczaj jeden jest podłączony do bieguna dodatniego (+), a drugi do ujemnego (-). W przypadku wątpliwości, można posłużyć się multimetrem (ustawionym na pomiar napięcia stałego) i przy podłączonej klemie akumulatora sprawdzić, który pin daje napięcie po włączeniu zapłonu (jeśli jest taki wymóg dla danego modelu), lub skorzystać ze schematu elektrycznego pojazdu.
2. Podłącz plus: Podłącz jeden krokodylek przewodu rozruchowego do bieguna dodatniego (+) akumulatora. Drugi koniec tego samego przewodu podłącz do pinu plusowego we wtyczce wentylatora.
3. Podłącz minus: Podłącz drugi krokodylek przewodu rozruchowego do bieguna ujemnego (-) akumulatora. Drugi koniec tego przewodu podłącz do pinu minusowego we wtyczce wentylatora.
4. Obserwuj reakcję: Po podłączeniu obu przewodów, wentylator powinien natychmiast zacząć się obracać. Jeśli tak się stanie, oznacza to, że silnik wentylatora jest sprawny.
5. Odłącz zasilanie: Po stwierdzeniu sprawności wentylatora, natychmiast odłącz przewody, aby uniknąć przegrzania lub uszkodzenia. Najpierw odłącz przewód od bieguna ujemnego akumulatora, a następnie od bieguna dodatniego.
6. Brak reakcji: Jeśli wentylator nie uruchomi się po podłączeniu "na krótko", oznacza to jego uszkodzenie.
7. Zawsze izoluj: Upewnij się, że podłączone przewody nie dotykają żadnych metalowych części silnika ani karoserii, aby zapobiec zwarciu.

Wynik testu na stole: Co oznaczają i co robić dalej?

Po przeprowadzeniu testu "na krótko" mamy dwie klarowne możliwości, które jednoznacznie wskazują dalszą ścieżkę diagnostyczną i naprawczą.

Scenariusz A: Wentylator działa po podłączeniu na krótko – gdzie teraz szukać przyczyny?

Jeśli wentylator uruchomił się bez problemu po bezpośrednim podłączeniu do akumulatora, możemy być pewni, że sam silnik wentylatora jest w pełni sprawny. To bardzo dobra wiadomość, ponieważ wymiana wentylatora jest zazwyczaj droższa niż naprawa innych elementów układu. Oznacza to, że problem leży w obwodzie sterowania, który odpowiada za jego załączanie. Potencjalne źródła usterki są następujące:

• Uszkodzony czujnik temperatury płynu chłodzącego: Jest to najczęstsza przyczyna. Czujnik może błędnie odczytywać temperaturę lub w ogóle nie wysyłać sygnału do włączenia wentylatora.
• Awaria przekaźnika wentylatora: Mimo wcześniejszego sprawdzenia, przekaźnik mógł ulec awarii lub jego test był niewystarczający. Czasem przekaźnik może działać chwilowo, a potem zawieść.
• Przerwa w wiązce elektrycznej: Przewody łączące czujnik, przekaźnik i wentylator mogą być uszkodzone, przetarte, skorodowane na złączach lub po prostu przerwane.
• Problem z modułem sterującym silnika (ECU) lub innym modułem: W nowszych pojazdach sterowanie wentylatorem może być realizowane przez zaawansowane moduły elektroniczne, które również mogą ulec awarii.

Dalsza diagnostyka powinna skupić się na tych elementach, zaczynając od najprostszych do sprawdzenia, czyli od czujnika i instalacji elektrycznej.

Scenariusz B: Wentylator ani drgnie – co to oznacza dla Twojego portfela?

Jeśli po podłączeniu wentylatora bezpośrednio do akumulatora nie zaobserwowaliśmy żadnej reakcji silnik nie zaczął się obracać, nie słychać żadnych dźwięków pracy oznacza to jednoznaczne uszkodzenie samego wentylatora. Najczęściej winowajcą jest przepalony silnik elektryczny wentylatora lub mechaniczne uszkodzenie jego mechanizmu, które uniemożliwia obrót. W takim przypadku wentylator kwalifikuje się do wymiany. Niestety, jest to zazwyczaj konieczny wydatek, który należy ponieść, aby zapewnić prawidłowe chłodzenie silnika i uniknąć dalszych, potencjalnie znacznie droższych awarii.

Gdy wentylator jest sprawny: Ścieżka diagnostyczna dla zaawansowanych

Jeśli test "na krótko" wykazał sprawność wentylatora, a problem z jego niezałączaniem nadal występuje, oznacza to, że musimy zagłębić się w diagnostykę układu sterowania. To etap wymagający nieco więcej wiedzy technicznej i potencjalnie specjalistycznego sprzętu.

Jak sprawdzić czujnik temperatury płynu chłodzącego?

Czujnik temperatury płynu chłodzącego jest "oczami i uszami" komputera sterującego silnikiem w kwestii temperatury. To on dostarcza informacji o tym, kiedy silnik osiągnął odpowiednią temperaturę, aby włączyć wentylator. Istnieje kilka metod jego sprawdzenia:

1. Odczyt przez komputer diagnostyczny (OBD-II): Podłączając interfejs OBD-II do gniazda diagnostycznego pojazdu, możemy odczytać bieżące wartości z czujnika temperatury. Porównanie tych wartości z rzeczywistą temperaturą silnika (np. po rozgrzaniu) pozwoli ocenić jego pracę.
2. Test rezystancji multimetrem: Każdy czujnik temperatury ma określoną rezystancję (opór), która zmienia się wraz ze zmianą temperatury. Można zmierzyć rezystancję czujnika na zimno i porównać ją z danymi producenta. Następnie, podgrzewając czujnik (np. w gorącej wodzie), obserwujemy, czy rezystancja spada zgodnie z charakterystyką.
3. Wizualna inspekcja: Czasami problemem może być tylko uszkodzona wtyczka czujnika lub widoczne pęknięcie obudowy czujnika.

Kontrola instalacji elektrycznej – poszukiwanie przerw w obwodzie

Instalacja elektryczna łącząca poszczególne elementy układu (czujnik, przekaźnik, wentylator, komputer) musi być w pełni sprawna. Należy dokładnie sprawdzić wszystkie przewody pod kątem widocznych uszkodzeń: przetarć izolacji, śladów przegrzania, korozji na złączach elektrycznych. Do precyzyjnego sprawdzenia ciągłości przewodów i lokalizacji ewentualnych przerw niezbędny jest schemat elektryczny danego modelu samochodu oraz multimetr. Pozwoli to na sprawdzenie każdego odcinka obwodu od początku do końca.

Od diagnozy do naprawy: Kiedy wymiana wentylatora jest nieunikniona?

Wymiana wentylatora chłodnicy staje się nieunikniona w sytuacji, gdy test "na krótko" wykaże jego niesprawność. Oznacza to, że silnik wentylatora uległ awarii i nie jest w stanie samodzielnie obracać łopatek, nawet przy bezpośrednim podaniu napięcia.

Czy regeneracja silnika wentylatora ma sens?

Teoretycznie regeneracja silnika wentylatora jest możliwa, polega zazwyczaj na wymianie szczotek lub łożysk. Jednak w praktyce, biorąc pod uwagę stosunkowo niski koszt nowego wentylatora (zwłaszcza zamienników renomowanych producentów) oraz kluczową rolę tego elementu w zapewnieniu bezpieczeństwa silnika, regeneracja rzadko jest opłacalna. Nowy wentylator oferuje gwarancję producenta i pewność działania, podczas gdy regenerowany element może być mniej niezawodny i szybciej ulec ponownej awarii. Z perspektywy niezawodności i spokoju, zdecydowanie zalecam wybór nowego wentylatora.

Przeczytaj również: Jak wymontować alternator Opel Meriva - proste kroki i porady

Na co zwrócić uwagę przy wyborze nowego wentylatora chłodnicy?

• Zgodność z modelem i rocznikiem: Najważniejsze jest dobranie wentylatora dedykowanego do Twojego konkretnego modelu samochodu, z uwzględnieniem rocznika produkcji. Numer części OEM (Original Equipment Manufacturer) jest najlepszym punktem odniesienia.
• Jakość wykonania: Wybieraj części od renomowanych producentów części samochodowych. Oryginalne części są zazwyczaj najdroższe, ale zamienniki sprawdzonych marek oferują dobry stosunek jakości do ceny.
• Gwarancja: Zwróć uwagę na okres gwarancji oferowany przez producenta. Dłuższa gwarancja świadczy o większej pewności co do jakości produktu.
• Kompletność zestawu: Upewnij się, czy kupujesz sam silnik wentylatora, czy kompletny zespół z obudową i łopatkami.
• Opinie: Warto poszukać opinii innych użytkowników lub mechaników na temat konkretnych modeli wentylatorów.
