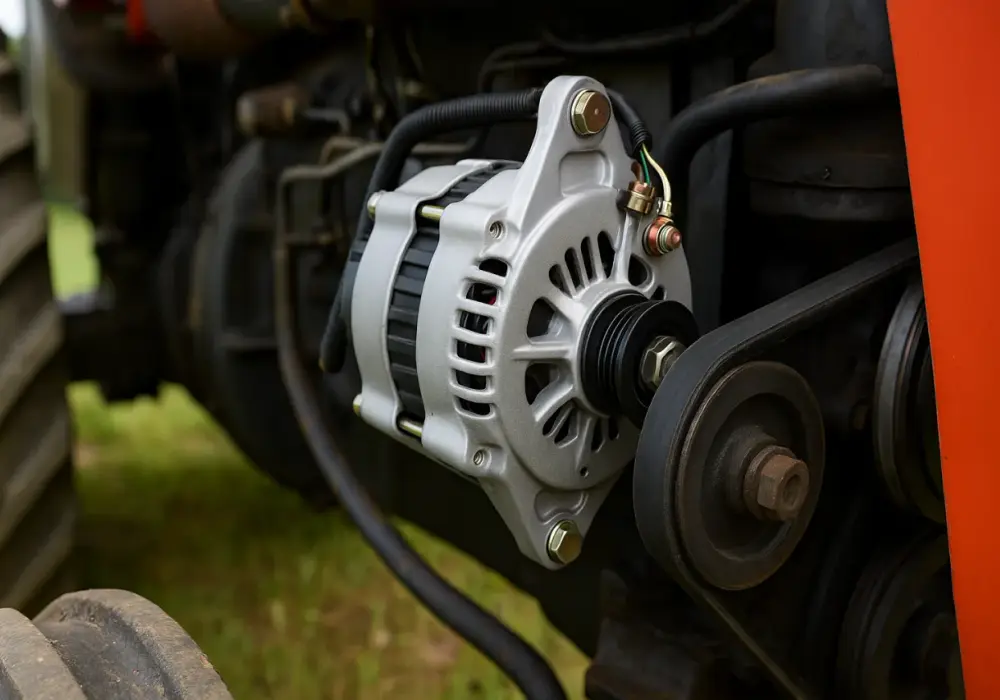

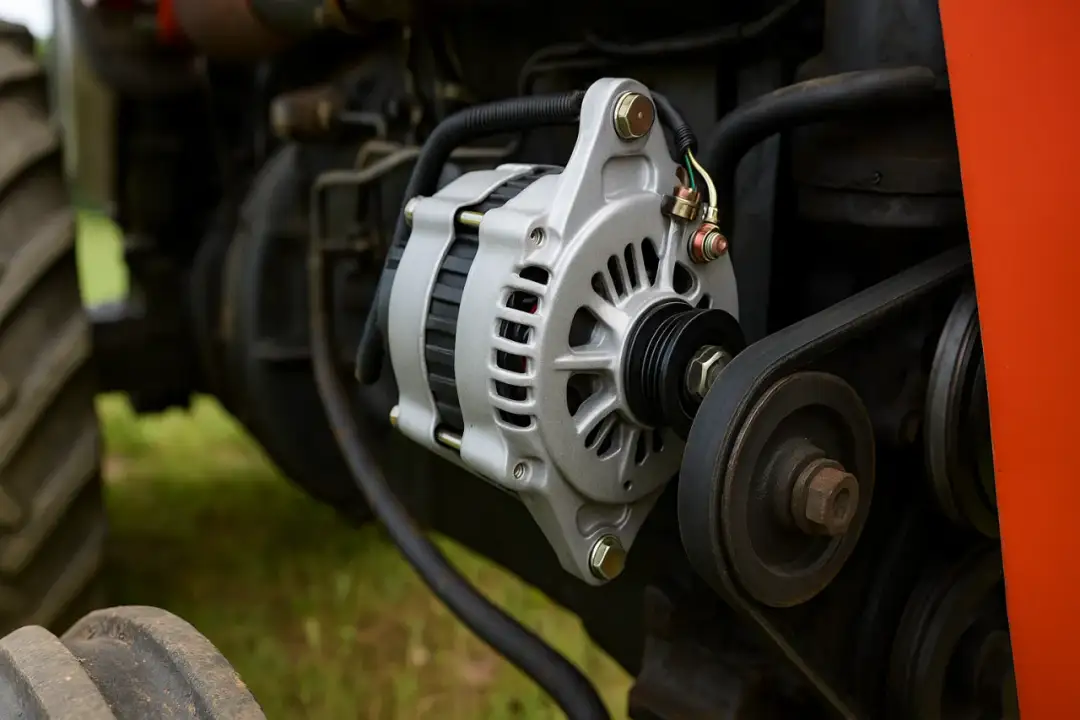

Jak podłączyć regulator napięcia alternatora: Poradnik krok po kroku

Podłączenie regulatora napięcia do alternatora to kluczowa czynność dla zapewnienia prawidłowego działania układu ładowania w pojeździe. Ten niepozorny element jest niczym cichy strażnik, który dba o to, by akumulator był zawsze optymalnie naładowany, a wrażliwa elektronika Twojego auta pracowała stabilnie. W tym poradniku przeprowadzimy Cię przez cały proces, od zrozumienia jego roli, przez przygotowanie narzędzi, aż po weryfikację poprawności montażu. Dzięki temu zyskasz pewność, że ta ważna część Twojego pojazdu działa jak należy.

Dlaczego prawidłowe podłączenie regulatora napięcia to fundament zdrowia Twojego auta

Regulator napięcia to serce układu ładowania. Jego głównym zadaniem jest utrzymanie stałego napięcia ładowania, które zazwyczaj mieści się w przedziale 14,0-14,4 V. To napięcie jest kluczowe, niezależnie od tego, czy silnik pracuje na wolnych obrotach, czy na wysokich, a także niezależnie od tego, jak wiele odbiorników prądu jest włączonych. Działa on jak precyzyjny termostat dla prądu, zapobiegając dwóm skrajnościom: przeładowaniu i niedoładowaniu akumulatora.

Rola regulatora: cichy strażnik akumulatora i elektroniki

Gdyby nie regulator, napięcie generowane przez alternator mogłoby wzrosnąć do niebezpiecznie wysokich poziomów, zwłaszcza przy wyższych obrotach silnika. Takie przepięcie mogłoby szybko doprowadzić do uszkodzenia akumulatora jego płyt, elektrolitu, a nawet do wydzielania się charakterystycznego zapachu siarki, co jest oznaką jego "gotowania". Co więcej, nadmierne napięcie jest śmiertelnie niebezpieczne dla nowoczesnej, często bardzo wrażliwej elektroniki samochodowej, takiej jak systemy multimedialne, sterowniki silnika czy moduły komfortu. Regulator, utrzymując stabilne 14-14,4 V, chroni te wszystkie elementy, zapewniając im optymalne warunki pracy.

Co się stanie, gdy regulator zawiedzie? Objawy, których nie możesz ignorować

Uszkodzony regulator napięcia daje o sobie znać na wiele sposobów, a ignorowanie tych sygnałów może prowadzić do poważniejszych i droższych awarii. Najczęściej zauważalnym objawem jest świecąca się lub migająca kontrolka akumulatora na desce rozdzielczej. Może to oznaczać zarówno brak ładowania (niedoładowany akumulator, problemy z uruchomieniem), jak i przeładowanie (akumulator "gotuje się", wydziela zapach). Inne symptomy to niestabilne działanie oświetlenia przygasanie lub pulsowanie świateł, zwłaszcza przy dodawaniu gazu. W skrajnych przypadkach, gdy regulator przestaje działać prawidłowo, akumulator może zostać tak mocno przeładowany, że jego uszkodzenie staje się nieuniknione.

Zanim zaczniesz: Niezbędne narzędzia i absolutne podstawy bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac przy układzie ładowania, kluczowe jest odpowiednie przygotowanie. Posiadanie właściwych narzędzi i przestrzeganie zasad bezpieczeństwa to podstawa, która pozwoli Ci uniknąć niepotrzebnych problemów i zapewni bezpieczne wykonanie zadania.

Twoja lista zakupów: Jakie narzędzia przygotować do pracy?

Do przeprowadzenia montażu lub wymiany regulatora napięcia będziesz potrzebować kilku podstawowych narzędzi. Upewnij się, że masz pod ręką:

• Multimetr: Niezbędny do pomiaru napięcia ładowania po zakończeniu pracy.
• Zestaw kluczy nasadowych i płaskich: Do odkręcania i dokręcania śrub mocujących alternator oraz klem akumulatora.
• Śrubokręty: Różne rozmiary, płaskie i krzyżakowe, mogą być potrzebne do demontażu osłon lub odłączania przewodów.
• Szczypce: Mogą przydać się do odłączania przewodów lub przytrzymywania elementów.
• Ewentualnie lutownica i cyna: W niektórych starszych pojazdach lub w przypadku naprawy przewodów może być konieczne lutowanie.

Krok zero: Jak bezpiecznie odłączyć akumulator i uniknąć kosztownej pomyłki

Najważniejsza zasada bezpieczeństwa: zawsze odłączaj akumulator przed rozpoczęciem pracy przy układzie elektrycznym pojazdu! Pominięcie tego kroku stwarza ogromne ryzyko zwarcia, które może uszkodzić nie tylko regulator i alternator, ale także inne, drogie moduły elektroniczne w samochodzie. Aby bezpiecznie odłączyć akumulator, wykonaj następujące kroki:

1. Zlokalizuj akumulator w pojeździe.
2. Oczyść klemy akumulatora i zaciski przewodów z ewentualnej korozji.
3. Zawsze najpierw poluzuj i odłącz ujemną klemę (oznaczoną symbolem "-"). Odsuń ją od bieguna akumulatora, aby nie miała kontaktu z żadnym metalowym elementem.
4. Następnie poluzuj i odłącz dodatnią klemę (oznaczoną symbolem "+").
5. Upewnij się, że żaden z przewodów nie dotyka przypadkowo bieguna akumulatora ani masy pojazdu.

Pamiętaj, że po odłączeniu akumulatora niektóre systemy elektroniczne w samochodzie (np. radio, komputer pokładowy) mogą wymagać ponownej konfiguracji lub wprowadzenia kodu dostępu. Warto mieć te informacje pod ręką przed rozpoczęciem pracy.

Poznaj swojego przeciwnika: Jak rozszyfrować oznaczenia na alternatorze i regulatorze

Zanim zaczniesz podłączać przewody, musisz wiedzieć, co oznaczają poszczególne zaciski na alternatorze i regulatorze. To klucz do prawidłowego montażu i uniknięcia błędów, które mogłyby doprowadzić do uszkodzenia podzespołów. Różnice w oznaczeniach mogą występować w zależności od producenta i modelu pojazdu, ale podstawowe funkcje zacisków są zazwyczaj takie same.

Kluczowe zaciski B+ i D+: Co oznaczają i gdzie ich szukać?

B+ (lub BAT): To główny zacisk wyjściowy alternatora, zazwyczaj oznaczony grubym, miedzianym bolcem. Tutaj podłączony jest gruby przewód, który prowadzi bezpośrednio do dodatniego bieguna akumulatora (lub do skrzynki bezpieczników i przekaźników, która jest połączona z akumulatorem). To przez ten zacisk prąd ładowania płynie do akumulatora i reszty instalacji elektrycznej pojazdu. Jest to najważniejsze połączenie prądowe.

D+ (lub 61, L): Ten zacisk jest zazwyczaj mniejszy i służy do podłączenia przewodu kontrolki ładowania na desce rozdzielczej. Jest on również kluczowy dla procesu wzbudzenia alternatora. Kiedy przekręcisz kluczyk w stacyjce, prąd płynie przez kontrolkę do zacisku D+, co inicjuje proces wytwarzania pola magnetycznego w alternatorze. Po uruchomieniu silnika i rozpoczęciu ładowania, napięcie na zacisku D+ wzrasta do poziomu zbliżonego do napięcia akumulatora, co powoduje zgaśnięcie kontrolki ładowania. Jeśli kontrolka nie gaśnie, może to oznaczać problem z regulatorem, samym alternatorem lub połączeniem D+.

Tajemnicze symbole 15, 67 (DF) i Masa przewodnik po złączach

Zacisk 15 (lub IG, ACC): Ten zacisk, często spotykany w zewnętrznych regulatorach napięcia, służy do podłączenia przewodu zasilającego "po stacyjce". Oznacza to, że regulator otrzymuje napięcie dopiero po przekręceniu kluczyka w pozycję zapłonu, co aktywuje go do pracy. Bez tego zasilania regulator nie będzie działał poprawnie.

DF (lub 67, F, FLD): Ten zacisk, również częściej występujący w zewnętrznych regulatorach, jest bezpośrednio powiązany z procesem wzbudzenia alternatora. Przewód podłączony do tego zacisku prowadzi do szczotek alternatora, które zasilają wirnik prądem. Regulator steruje natężeniem prądu płynącego przez ten obwód, regulując w ten sposób napięcie wyjściowe alternatora. W niektórych systemach może być oznaczony jako "F" (Field) lub "FLD" (Field winding).

Masa (E, Grd): Prawidłowe uziemienie jest absolutnie kluczowe dla poprawnego działania regulatora napięcia i alternatora. Obudowa regulatora, a często także obudowa alternatora, musi być solidnie połączona z masą pojazdu (ujemnym biegunem akumulatora). Zapewnia to zamknięcie obwodu elektrycznego i prawidłowy przepływ prądów. Słabe połączenie z masą jest częstą przyczyną problemów z ładowaniem.

Różnice między regulatorem wbudowanym a zewnętrznym co musisz wiedzieć?

Regulatory napięcia można podzielić na dwa główne typy: wbudowane (zintegrowane) i zewnętrzne. Regulator wbudowany jest zazwyczaj częścią zespołu szczotek i znajduje się wewnątrz obudowy alternatora. Wymiana takiego regulatora często wymaga demontażu alternatora lub przynajmniej jego tylnej osłony. Regulatory zewnętrzne są montowane oddzielnie, zazwyczaj w komorze silnika, i łączą się z alternatorem za pomocą kilku przewodów. Choć zasada działania jest ta sama stabilizacja napięcia sposób montażu i podłączenia może się nieco różnić. W starszych pojazdach częściej spotykane są regulatory zewnętrzne, podczas gdy w nowszych dominują konstrukcje zintegrowane.

Podłączenie regulatora napięcia krok po kroku: Kompletny przewodnik

Teraz, gdy już wiesz, jak wyglądają oznaczenia i jakie są podstawowe zasady, możemy przejść do praktycznego podłączania regulatora. Procedura będzie się nieco różnić w zależności od tego, czy masz do czynienia z regulatorem zewnętrznym, czy zintegrowanym ze szczotkami.

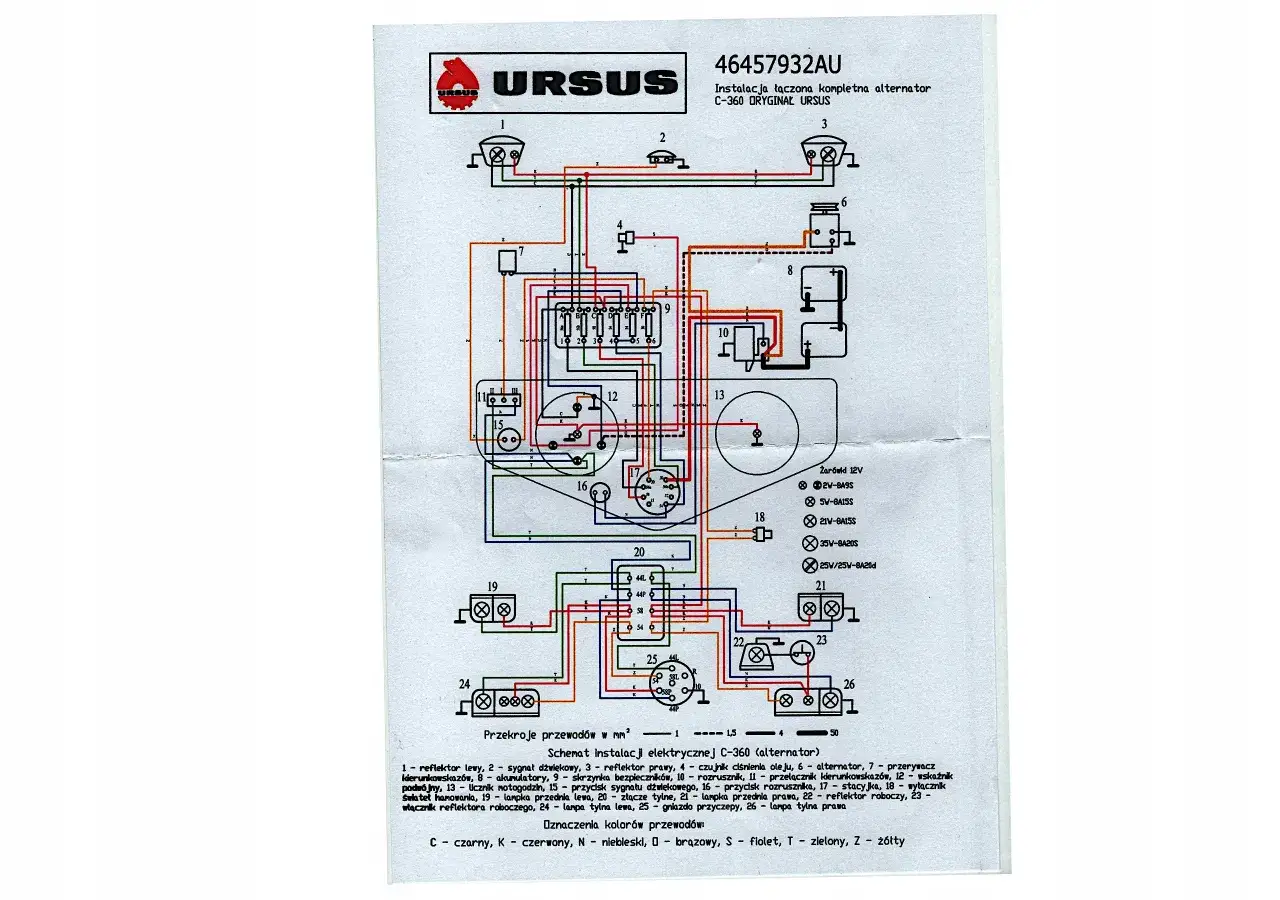

Scenariusz 1: Montaż zewnętrznego regulatora napięcia

Montaż zewnętrznego regulatora jest zazwyczaj bardziej intuicyjny, choć wymaga podłączenia kilku przewodów. Pamiętaj, że zawsze pracujemy z odłączonym akumulatorem!

Krok 1: Podłączanie zasilania "po stacyjce" (zacisk 15)

Znajdź przewód zasilający, który jest pod napięciem tylko po przekręceniu kluczyka w stacyjce (często jest to przewód od instalacji zapłonowej). Podłącz go do zacisku oznaczonego jako "15" lub "IG" na regulatorze. To zapewni regulatorowi zasilanie niezbędne do pracy.

Krok 2: Podłączanie przewodu wzbudzenia do szczotek (zacisk 67/DF)

Zlokalizuj przewód, który prowadzi do szczotek alternatora (często jest to cieńszy przewód niż ten od B+). Podłącz go do zacisku oznaczonego jako "DF", "67" lub "F" na regulatorze. Ten przewód jest odpowiedzialny za sterowanie prądem wzbudzenia.

Krok 3: Zapewnienie solidnego uziemienia (Masa)

Upewnij się, że regulator jest solidnie przykręcony do masy pojazdu lub że posiada dedykowany zacisk masowy ("E", "Grd"), do którego podłączony jest gruby przewód masowy. Podobnie, sprawdź, czy obudowa alternatora jest dobrze uziemiona. Dobre połączenie masowe jest absolutnie kluczowe dla prawidłowego działania całego układu.

Krok 4: Podłączenie głównego wyjścia prądowego (B+)

Gruby przewód wychodzący z alternatora (zazwyczaj z zacisku B+) powinien być podłączony bezpośrednio do dodatniego bieguna akumulatora lub do głównej skrzynki rozdzielczej prądu w pojeździe. Ten przewód jest odpowiedzialny za dostarczanie prądu ładowania.

Krok 5: Podłączenie kontrolki ładowania (D+)

Przewód prowadzący do kontrolki ładowania na desce rozdzielczej podłącz do zacisku "D+" lub "61" na regulatorze. To dzięki temu połączeniu kontrolka będzie działać poprawnie zapali się po włączeniu zapłonu i zgaśnie po uruchomieniu silnika.

Scenariusz 2: Wymiana regulatora zintegrowanego ze szczotkami

W przypadku regulatorów zintegrowanych z zespołem szczotek, procedura jest nieco bardziej skomplikowana i zazwyczaj wymaga demontażu alternatora lub przynajmniej jego części. Zawsze postępuj zgodnie z instrukcją serwisową dla Twojego konkretnego modelu pojazdu, jeśli jest dostępna.

1. Demontaż alternatora: W większości przypadków konieczne będzie zdemontowanie alternatora z silnika.
2. Dostęp do regulatora: Po zdjęciu alternatora, zazwyczaj trzeba odkręcić tylną osłonę, aby uzyskać dostęp do regulatora połączonego ze szczotkami.
3. Odłączenie starego regulatora: Ostrożnie odłącz przewody od starego regulatora. Zwróć uwagę na ich rozmieszczenie i oznaczenia.
4. Montaż nowego regulatora: Zamontuj nowy regulator ze szczotkami w miejsce starego. Upewnij się, że jest on prawidłowo osadzony.
5. Podłączenie przewodów: Podłącz przewody do nowego regulatora zgodnie z jego oznaczeniami i rozmieszczeniem starych połączeń. Zazwyczaj jest to połączenie B+, D+ i masy.
6. Montaż alternatora: Złóż alternator i zamontuj go z powrotem w pojeździe.
7. Podłączenie akumulatora: Po zakończeniu montażu alternatora, podłącz klemę akumulatora (najpierw dodatnią, potem ujemną).

W przypadku regulatorów zintegrowanych, kluczowe jest dokładne odwzorowanie połączeń oraz upewnienie się, że szczotki nowego regulatora mają swobodę ruchu i prawidłowy docisk.

Moment prawdy: Jak sprawdzić, czy wszystko działa poprawnie po montażu

Po zakończeniu montażu i podłączeniu akumulatora, kluczowe jest sprawdzenie, czy układ ładowania działa prawidłowo. To etap, który pozwoli Ci upewnić się, że Twoja praca przyniosła oczekiwany rezultat i uniknąć potencjalnych problemów w przyszłości.

Test za pomocą multimetru: Jakie napięcie to dobre napięcie?

Najlepszym sposobem na weryfikację poprawności działania regulatora jest pomiar napięcia ładowania. Użyj do tego celu multimetru ustawionego na pomiar napięcia stałego (DC). Procedura jest następująca:

1. Uruchom silnik pojazdu.
2. Podłącz czerwony przewód multimetru do dodatniego bieguna akumulatora, a czarny przewód do ujemnego bieguna.
3. Odczytaj wartość napięcia na wyświetlaczu multimetru.

Prawidłowe napięcie ładowania powinno mieścić się w zakresie 14,0 V do 14,4 V. Jeśli napięcie jest niższe, oznacza to niedoładowanie akumulatora. Jeśli jest wyższe, akumulator jest przeładowywany, co jest równie szkodliwe. W obu przypadkach może to wskazywać na problem z regulatorem lub alternatorem.

Kontrolka ładowania nie gaśnie? Pierwsze kroki w diagnozie problemu

Jeśli po uruchomieniu silnika kontrolka ładowania na desce rozdzielczej nadal się świeci lub miga, nie panikuj. Oto kilka podstawowych kroków diagnostycznych, które możesz podjąć:

• Sprawdź połączenia: Upewnij się, że wszystkie przewody są prawidłowo podłączone do regulatora, alternatora i akumulatora. Szczególną uwagę zwróć na zacisk D+ i przewód do kontrolki.
• Sprawdź masę: Upewnij się, że połączenie masowe regulatora i alternatora jest solidne i czyste.
• Sprawdź bezpieczniki: W niektórych pojazdach obwód kontrolki ładowania jest zabezpieczony bezpiecznikiem. Sprawdź jego stan.
• Sprawdź połączenie z B+: Upewnij się, że główny przewód prądowy od alternatora do akumulatora jest dobrze podłączony i nie ma przerwy.
• Sprawdź szczotki: Jeśli masz regulator zintegrowany, upewnij się, że szczotki mają odpowiedni docisk i nie są zużyte.
• Nowy, wadliwy regulator? Niestety, czasem zdarza się, że nowy części są wadliwe. Jeśli wszystkie inne elementy wydają się być w porządku, rozważ możliwość wymiany regulatora na inny.

Jeśli powyższe kroki nie rozwiążą problemu, może być konieczne dalsze diagnozowanie alternatora lub instalacji elektrycznej pojazdu przez wykwalifikowanego mechanika.

Najczęstsze błędy przy podłączaniu regulatora i jak ich unikać

Podczas montażu regulatora napięcia łatwo o drobne pomyłki, które jednak mogą mieć poważne konsekwencje. Świadomość najczęstszych błędów pozwoli Ci ich uniknąć i zapewnić prawidłowe działanie układu.

Błąd #1: Pomylenie przewodów B+ i D+ czym to grozi?

Jednym z najpoważniejszych błędów jest zamiana przewodów podłączonych do zacisków B+ i D+. Podłączenie zasilania kontrolki (D+) do głównego wyjścia prądowego (B+) może spowodować natychmiastowe uszkodzenie regulatora, a nawet alternatora. Z kolei podłączenie głównego wyjścia prądowego do zacisku kontrolki może skutkować brakiem ładowania i uszkodzeniem kontrolki. Zawsze dokładnie sprawdzaj oznaczenia na regulatorze i alternatorze przed podłączeniem przewodów.

Błąd #2: Słabe połączenie z masą ukryty wróg ładowania

Niedostateczne uziemienie regulatora lub alternatora to częsta, a niestety często pomijana przyczyna problemów z ładowaniem. Słabe połączenie masowe może prowadzić do niestabilnego napięcia ładowania, jego braku lub nawet uszkodzenia regulatora. Upewnij się, że wszystkie punkty masowe są czyste, wolne od korozji i solidnie dokręcone. W razie wątpliwości, warto dodać dodatkowe połączenie masowe.

Przeczytaj również: Jak podłączyć centralny zamek w samochodzie - uniknij najczęstszych błędów

Błąd #3: Niedokręcone śruby i luźne złącza prosta droga do awarii

Wibracje podczas jazdy mogą powodować poluzowanie śrub mocujących przewody do zacisków. Luźne połączenie elektryczne to nic innego jak zwiększona rezystancja, która może prowadzić do przegrzewania się złączy, spadków napięcia, a w skrajnych przypadkach do przerw w obwodzie i całkowitego braku ładowania. Po zakończeniu montażu, dokładnie sprawdź i dokręć wszystkie śruby i złącza. Powinny być one pewnie zamocowane, ale bez nadmiernej siły, która mogłaby uszkodzić gwint lub przewód.
