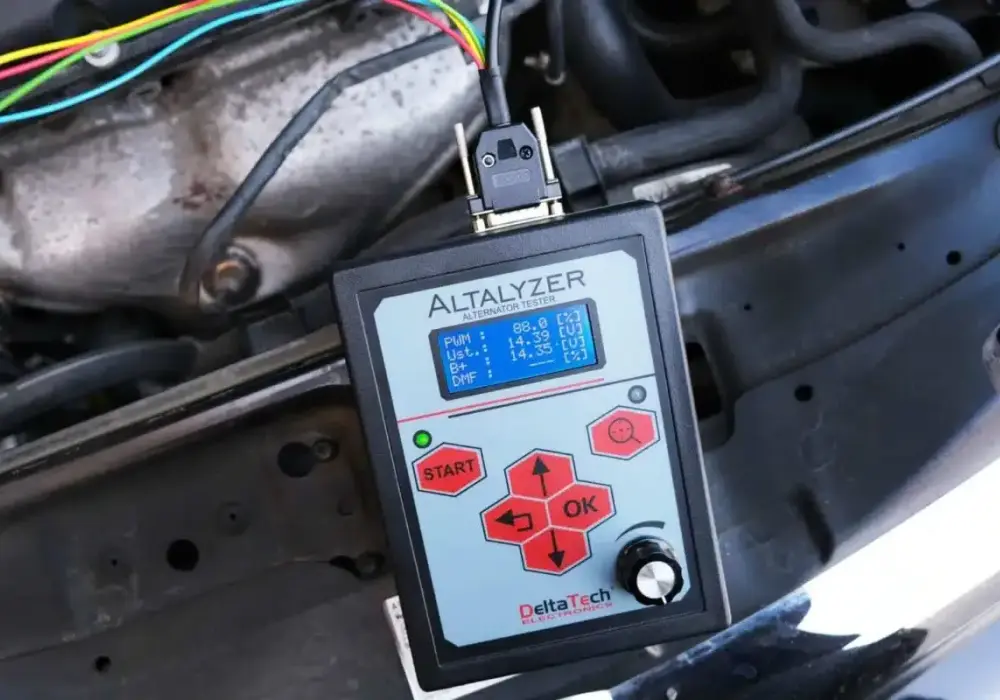

Jak sprawdzić alternator na stole? Praktyczny poradnik krok po kroku

Diagnostyka alternatora poza pojazdem, na tzw. stole warsztatowym, to metoda, która pozwala na jednoznaczne zlokalizowanie problemu. Dzięki niej możemy wyizolować to kluczowe urządzenie od reszty skomplikowanej instalacji elektrycznej samochodu. Symulacja warunków pracy alternatora w kontrolowanym środowisku jest kluczem do uzyskania precyzyjnych i wiarygodnych wyników, eliminując wszelkie potencjalne zakłócenia.

Dlaczego test na stole to najpewniejsza metoda diagnozy alternatora?

Testowanie alternatora na stole warsztatowym jest niezwykle skuteczne, ponieważ pozwala na całkowite odseparowanie go od reszty układu elektrycznego pojazdu. W samochodzie wiele elementów może wpływać na działanie ładowania od przewodów, przez bezpieczniki, aż po sam akumulator czy komputer sterujący. Kiedy alternator pracuje poza tym złożonym środowiskiem, mamy pewność, że wszelkie obserwowane objawy wynikają bezpośrednio z jego stanu technicznego. Jak podaje serwis automasterklub.pl, taka metoda pozwala na dokładne sprawdzenie funkcjonowania alternatora bez zakłóceń, co jest nieocenione przy precyzyjnej diagnozie.

Zanim zaczniesz: Niezbędny arsenał narzędzi i przygotowanie stanowiska

Jakie narzędzia musisz zgromadzić przed testem?

• Stabilne imadło do pewnego zamocowania alternatora.
• Akumulator 12V o dobrej kondycji, który posłuży jako źródło zasilania.
• Multimetr cyfrowy z funkcją pomiaru napięcia i rezystancji.
• Przewody połączeniowe zakończone odpowiednimi końcówkami.
• Żarówka kontrolna 12V o mocy około 2-5W, niezbędna do obwodu wzbudzenia.

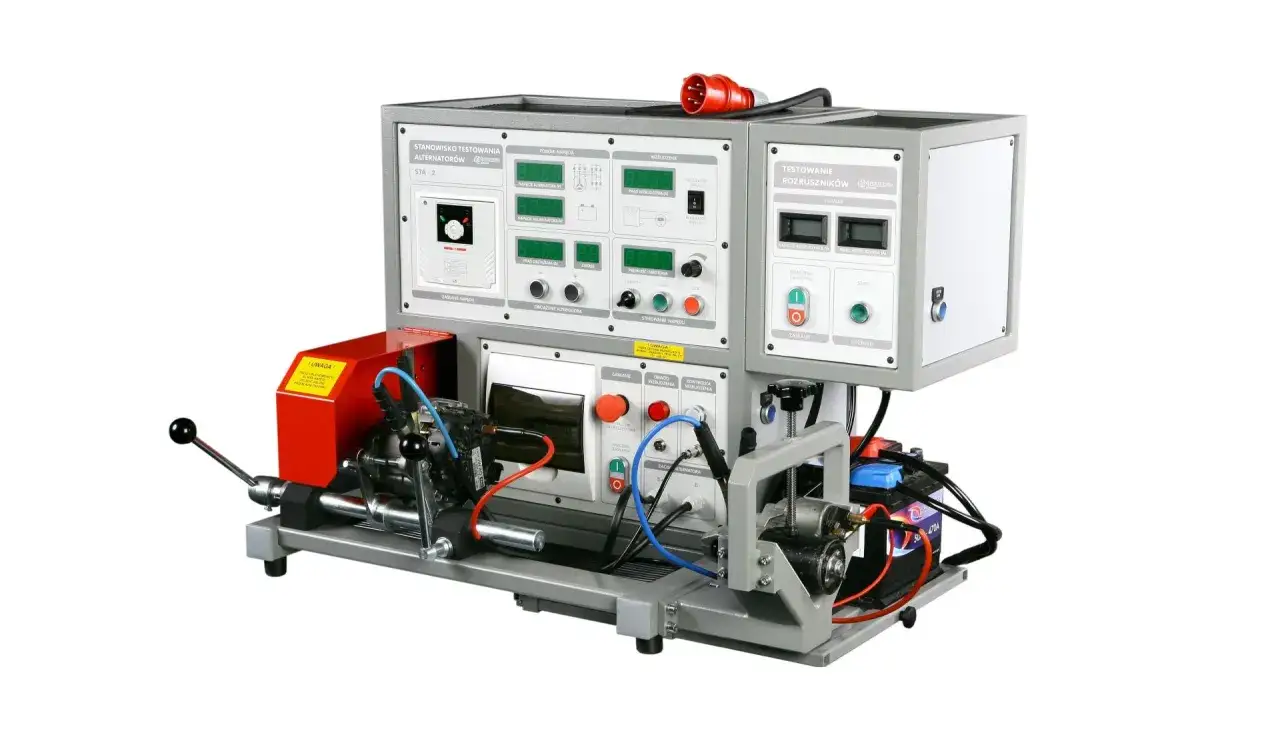

• Urządzenie do napędzania alternatora najczęściej jest to mocna wiertarka z odpowiednią nasadką lub specjalistyczna maszyna do testowania alternatorów.

Kluczowe zasady bezpieczeństwa, których nie możesz zignorować

1. Bezpieczne zamocowanie: Upewnij się, że alternator jest solidnie i stabilnie zamocowany w imadle. Luźny alternator podczas pracy stanowi poważne zagrożenie.
2. Ostrożność przy podłączaniu: Zawsze odłączaj akumulator przed dokonywaniem jakichkolwiek połączeń. Podłączaj przewody zgodnie ze schematem, unikając zwarć.
3. Unikaj ruchomych części: Podczas pracy napędu, nigdy nie dotykaj obracających się elementów alternatora, takich jak koło pasowe czy wirnik.
4. Praca w wentylowanym miejscu: Akumulator podczas ładowania może wydzielać gazy, dlatego pracuj w dobrze wentylowanym pomieszczeniu.
5. Sprawdź izolację: Upewnij się, że wszystkie przewody są w dobrym stanie, bez przetarć czy uszkodzeń izolacji.

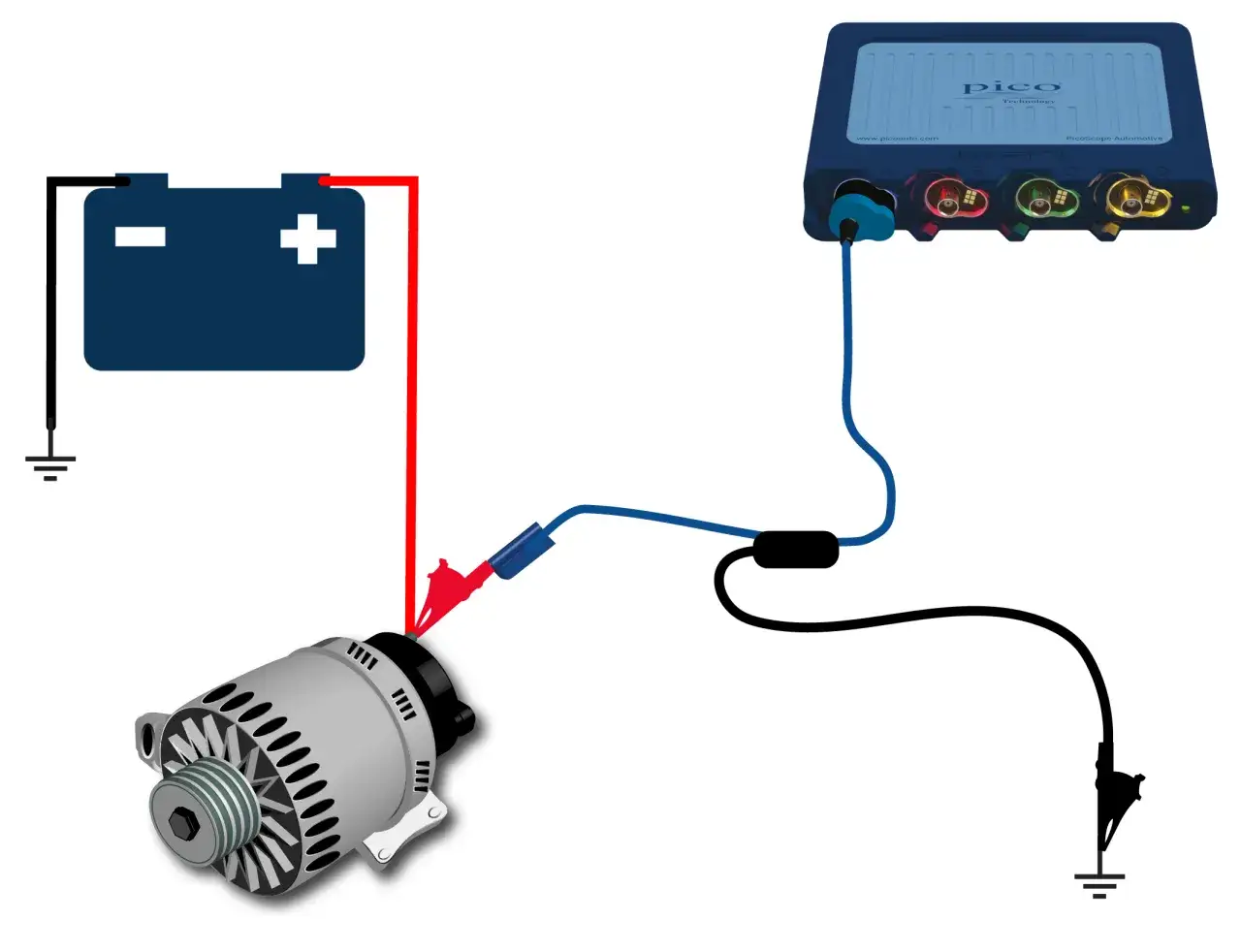

Schemat podłączenia alternatora na stole: Jak zrobić to dobrze i bezpiecznie?

Identyfikacja zacisków: Co oznaczają symbole B+, D+, L i W?

Zrozumienie oznaczeń na obudowie alternatora jest kluczowe. Zacisk B+ (lub BAT) to główny zacisk wyjściowy, do którego podłączony jest prąd ładowania akumulatora i instalacji elektrycznej pojazdu. Zacisk D+ (lub L, IGN) służy do podłączenia przewodu wzbudzenia, który inicjuje proces ładowania. Często jest to zacisk, do którego podłączona jest kontrolka ładowania na desce rozdzielczej. Niektóre alternatory posiadają również zacisk W, który dostarcza sygnał o obrotach wirnika, wykorzystywany np. przez obrotomierz.

Instrukcja krok po kroku: Podłączanie zasilania i obwodu wzbudzenia z żarówką

1. Zamocuj alternator: Pewnie zamocuj alternator w imadle, upewniając się, że jest stabilny.
2. Podłącz zasilanie główne: Połącz zacisk B+ alternatora z dodatnim biegunem akumulatora 12V za pomocą grubego przewodu.
3. Podłącz masę: Obudowę alternatora połącz z ujemnym biegunem akumulatora 12V za pomocą innego przewodu. Jest to kluczowe dla prawidłowego przepływu prądu.
4. Utwórz obwód wzbudzenia: Podłącz żarówkę kontrolną 12V (np. 5W) szeregowo między dodatnim biegunem akumulatora 12V a zaciskiem D+ (lub L) alternatora. Żarówka ta pełni rolę bezpiecznika i wskaźnika wzbudzenia.

Test dynamiczny: Jak zasymulować pracę alternatora i co mierzyć?

Wybór napędu: Czym najskuteczniej rozkręcić wirnik na stole?

Do napędzania wirnika alternatora na stole warsztatowym najczęściej wykorzystuje się mocną wiertarkę elektryczną. Kluczowe jest uzyskanie odpowiedniej prędkości obrotowej, która symuluje pracę silnika w ruchu. Zalecany zakres to około 1500 do 3000 obrotów na minutę. Niższe obroty mogą nie pozwolić na prawidłowe wzbudzenie i zmierzenie pełnej wydajności, a zbyt wysokie mogą być niebezpieczne lub niepotrzebne do podstawowej diagnostyki.

Pomiar napięcia ładowania: Jakie wartości świadczą o sprawności, a jakie o awarii?

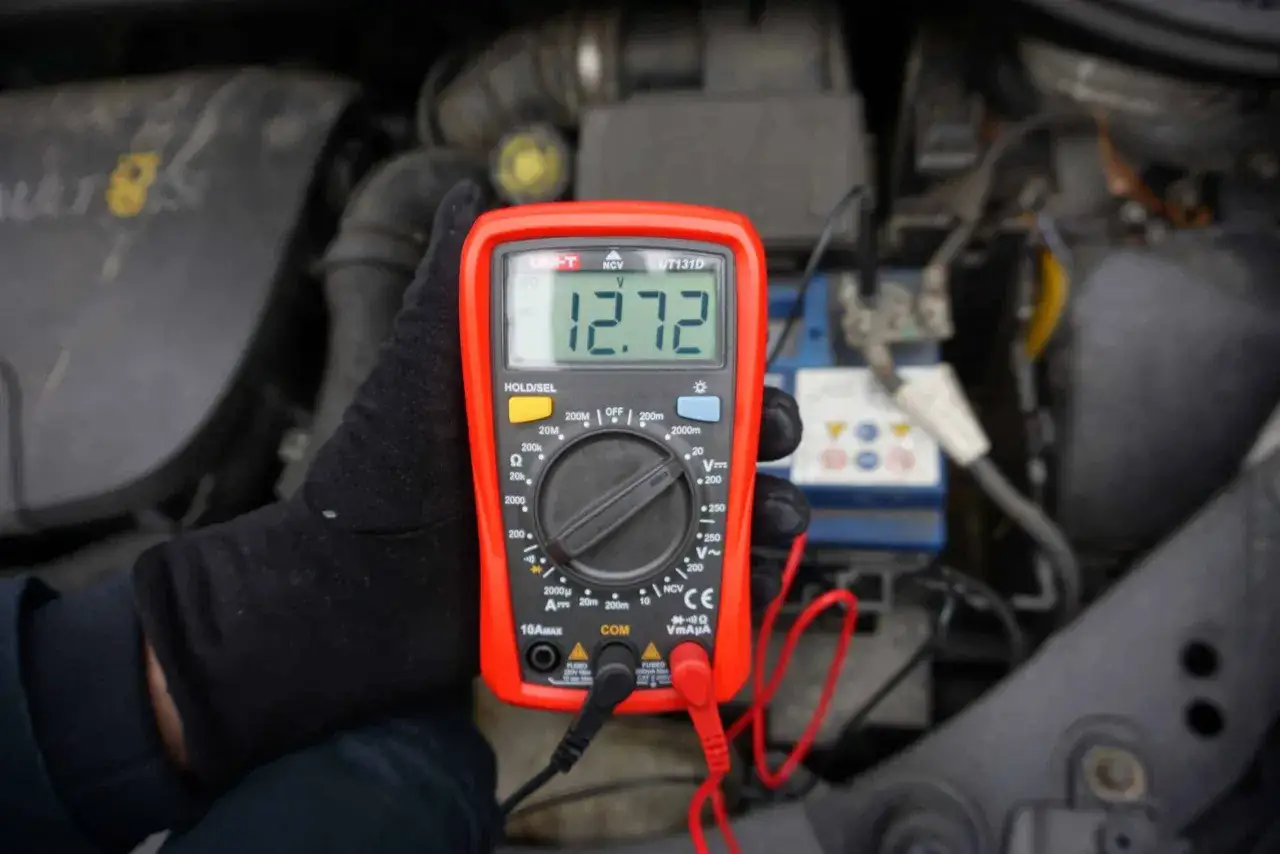

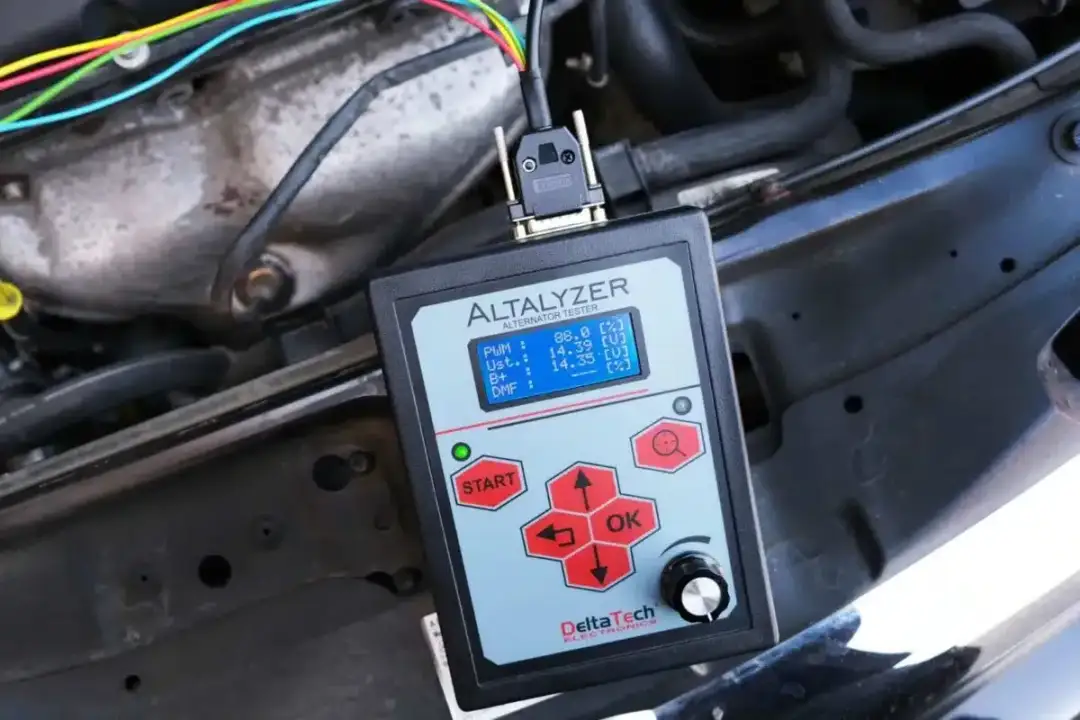

Po podłączeniu zasilania i obwodu wzbudzenia, a następnie uruchomieniu napędu wiertarką do osiągnięcia około 1500-3000 obr./min, obserwuj żarówkę kontrolną. W sprawnym alternatorze powinna ona zgasnąć lub bardzo mocno przygasnąć, co oznacza, że alternator zaczął generować napięcie i wzbudził się. Następnie, za pomocą multimetru ustawionego na pomiar napięcia stałego (DCV), zmierz napięcie między zaciskiem B+ a masą (obudową) alternatora. Wartość w zakresie od 13,8 V do 14,4 V świadczy o prawidłowej pracy regulatora napięcia i sprawności alternatora. Napięcie poniżej tego zakresu sugeruje problem z ładowaniem, a powyżej uszkodzenie regulatora.

Sprawdzanie pod obciążeniem: Prosty sposób na weryfikację wydajności

Aby sprawdzić, jak alternator radzi sobie pod obciążeniem, można do zacisku B+ podłączyć dodatkową żarówkę samochodową o większej mocy (np. 55W lub 100W). Po jej podłączeniu i ponownym rozkręceniu alternatora, obserwuj napięcie na multimetrze. W sprawnym urządzeniu napięcie może nieznacznie spaść, ale powinno utrzymać się w akceptowalnym zakresie (np. powyżej 13V). Jeśli napięcie drastycznie spada lub żarówka kontrolna zaczyna migotać, może to świadczyć o problemach z wydajnością alternatora, np. z powodu zużytych elementów lub przegrzewania się uzwojeń.

Gdy podstawowy test to za mało: Dogłębna diagnostyka komponentów

Jak sprawdzić mostek prostowniczy? Test diod dodatnich i ujemnych

1. Ustaw multimetr: Przełącz multimetr na tryb testu diody (symbol diody).
2. Test diod dodatnich: Podłącz czerwoną sondę multimetru do zacisku B+ alternatora, a czarną sondę do jednego z zacisków wyjściowych mostka prostowniczego (tam, gdzie wchodzą uzwojenia stojana). Powinieneś odczytać spadek napięcia (zazwyczaj od 0,4V do 0,7V), co oznacza, że dioda przewodzi w jednym kierunku.
3. Test diod ujemnych: Zamień sondy czarną do B+, czerwoną do zacisku wyjściowego mostka. W tym przypadku multimetr nie powinien wskazywać żadnego przewodzenia (lub powinien pokazać nieskończoność/przerwanie).
4. Powtórz dla wszystkich diod: Powtórz kroki 2 i 3 dla każdego z zacisków wyjściowych mostka prostowniczego, sprawdzając wszystkie diody dodatnie i ujemne.
5. Test zwarcia do masy: Sprawdź również, czy żadna z diod nie ma zwarcia do masy obudowy alternatora.

Kontrola wirnika: Jak wykonać pomiar rezystancji pierścieni ślizgowych?

1. Ustaw multimetr: Przełącz multimetr na pomiar rezystancji (Ω).
2. Pomiar między pierścieniami: Podłącz sondy multimetru do obu pierścieni ślizgowych wirnika. Sprawny wirnik powinien wykazywać rezystancję w zakresie od około 2 do 5 omów. Dokładna wartość może się różnić w zależności od modelu alternatora.
3. Test zwarcia do masy: Następnie sprawdź, czy nie ma zwarcia między którymkolwiek z pierścieni ślizgowych a masą wirnika (metalowym korpusem wirnika). Rezystancja powinna być nieskończona (przerwanie).

Badanie stojana: Jak wykryć zwarcie do masy lub przerwę w uzwojeniach?

1. Ustaw multimetr: Przełącz multimetr na pomiar rezystancji (Ω).
2. Sprawdź ciągłość uzwojeń: Odłącz uzwojenia stojana od mostka prostowniczego. Zmierz rezystancję między poszczególnymi odczepami uzwojeń (jeśli występują) lub między końcami każdego z uzwojeń. Powinieneś uzyskać niską, ale wykrywalną rezystancję, świadczącą o ciągłości.
3. Test zwarcia do masy: Następnie, dla każdego z uzwojeń, zmierz rezystancję między jego końcem a masą stojana (metalowym korpusem). Rezystancja powinna być nieskończona (przerwanie). W przypadku wykrycia zwarcia do masy lub przerwy w którymkolwiek z uzwojeń, stojan jest uszkodzony.

Interpretacja wyników: Co Twoje pomiary mówią o stanie alternatora?

Napięcie poniżej 13, 8V: Gdzie szukać przyczyny problemu?

• Zużyte szczotki i pierścienie ślizgowe: Zmniejszony kontakt elektryczny prowadzi do spadku napięcia.
• Uszkodzone diody w mostku prostowniczym: Przebicie lub przerwa w diodach uniemożliwia prawidłowe prostowanie prądu.
• Uszkodzenie uzwojeń stojana: Przerwa lub zwarcie w uzwojeniach obniża wydajność alternatora.
• Problem z obwodem wzbudzenia: Niewystarczające wzbudzenie lub jego brak.
• Uszkodzony regulator napięcia: Choć często objawia się zbyt wysokim napięciem, może też powodować zbyt niskie ładowanie.

Napięcie powyżej 14, 5V: Dlaczego uszkodzony regulator jest groźny dla akumulatora?

Zbyt wysokie napięcie ładowania, zazwyczaj powyżej 14,5 V, jest niemal zawsze sygnałem uszkodzenia regulatora napięcia. Taki stan jest bardzo niebezpieczny dla akumulatora i całej instalacji elektrycznej pojazdu. Ciągłe przeładowanie prowadzi do szybkiego zużycia elektrolitu, gazowania akumulatora, a w skrajnych przypadkach nawet do jego puchnięcia lub eksplozji. Może również uszkodzić inne wrażliwe elementy elektroniczne w samochodzie, takie jak moduły sterujące, radio czy oświetlenie.

Przeczytaj również: Ile kosztuje centralny zamek do Toyota Yaris? Ceny i porady zakupowe

Brak reakcji na obroty: Co zrobić, gdy alternator w ogóle się nie wzbudza?

• Uszkodzony regulator napięcia: Jest to najczęstsza przyczyna braku wzbudzenia.
• Przerwa w obwodzie wzbudzenia: Może to być przepalona żarówka kontrolna, uszkodzony przewód do zacisku D+ lub problem z połączeniem.
• Całkowite zużycie szczotek: Brak kontaktu szczotek z pierścieniami uniemożliwia przepływ prądu wzbudzenia.
• Uszkodzenie wirnika: Przerwa w uzwojeniu wirnika.

Najczęstsze usterki alternatora, które potwierdzisz testem na stole

• Zużycie szczotek i pierścieni ślizgowych wirnika: Prowadzi do spadku napięcia ładowania i problemów ze wzbudzeniem.
• Uszkodzenie regulatora napięcia: Powoduje zbyt wysokie lub zbyt niskie napięcie ładowania, a także może uniemożliwić wzbudzenie.
• Przebicie lub przerwa w uzwojeniach stojana: Skutkuje spadkiem wydajności alternatora lub jego całkowitym brakiem działania.
• Uszkodzenie diod w mostku prostowniczym: Może objawiać się spadkiem napięcia, problemami z ładowaniem lub nawet przepalaniem bezpieczników.
