Jak działa centralny zamek? Schemat, zasada działania i naprawa

Centralny zamek to jeden z tych elementów wyposażenia samochodu, którego działanie wydaje się oczywiste, dopóki nie zacznie szwankować. Zrozumienie jego budowy i zasady funkcjonowania jest kluczowe nie tylko dla entuzjastów motoryzacji, ale dla każdego kierowcy, który chce samodzielnie zdiagnozować problem lub świadomie podjąć decyzję o naprawie. Ten artykuł przeprowadzi Cię przez techniczne aspekty działania centralnego zamka, od sygnału z pilota po schemat elektryczny, byś mógł z łatwością odkodować jego tajemnice.

Dlaczego zrozumienie działania centralnego zamka może oszczędzić Ci czas i pieniądze?

Posiadanie podstawowej wiedzy na temat tego, jak działa centralny zamek, może przynieść nieoczekiwane korzyści. W dzisiejszych czasach, gdy koszty napraw samochodowych potrafią przyprawić o zawrót głowy, umiejętność wstępnej diagnozy problemu to prawdziwy skarb. Zamiast od razu umawiać wizytę u mechanika, możesz samodzielnie zidentyfikować potencjalne źródło awarii. To nie tylko oszczędność czasu, ale przede wszystkim pieniędzy, ponieważ pozwala uniknąć niepotrzebnych wymian sprawnych części. Nawet bez specjalistycznego sprzętu, zrozumienie podstawowych zasad działania systemu pozwoli Ci na trafniejsze określenie, co właściwie się dzieje z Twoim samochodem.

Koniec z bezradnością: Jak podstawowa wiedza przekłada się na szybką diagnostykę

Wyobraź sobie sytuację: naciskasz przycisk na pilocie, a drzwi ani drgną. Zamiast panikować, możesz teraz przeprowadzić prosty test. Czy problem leży w pilocie? Może bateria jest już na wyczerpaniu, albo sygnał jest zagłuszany? A może awaria dotyczy konkretnych drzwi? Wiedząc, że siłownik "master" w drzwiach kierowcy jest kluczowy dla komunikacji z modułem sterującym, możesz zacząć od sprawdzenia właśnie jego. Podstawowa wiedza pozwala odróżnić potencjalne uszkodzenie baterii pilota od bardziej skomplikowanej awarii siłownika czy instalacji elektrycznej. To daje Ci pewność siebie i pozwala na świadome rozmowy z serwisem, gdy jednak okaże się, że potrzebna jest profesjonalna pomoc.

Samodzielna naprawa czy wizyta u mechanika? Kiedy warto podjąć wyzwanie

Ocena, czy dana usterka nadaje się do samodzielnej naprawy, wymaga pewnej rozwagi. Proste czynności, takie jak wymiana baterii w pilocie, sprawdzenie bezpiecznika odpowiedzialnego za centralny zamek, czy nawet próba nasmarowania mechanizmu zamka, są zazwyczaj w zasięgu możliwości każdego kierowcy. Jednak bardziej skomplikowane problemy, jak naprawa uszkodzonego modułu sterującego, diagnoza zwarcia w instalacji elektrycznej, czy wymiana siłownika wymagającego demontażu tapicerki drzwi, mogą okazać się zbyt trudne bez odpowiedniej wiedzy i narzędzi. Według danych Autolux Lublin, wiele drobnych awarii jest spowodowanych właśnie prostymi przyczynami, które można łatwo wyeliminować samodzielnie.

Anatomia centralnego zamka: Co dokładnie kryje się w drzwiach Twojego auta?

Aby w pełni zrozumieć, jak działa centralny zamek, przyjrzyjmy się jego kluczowym komponentom. Każdy z nich odgrywa specyficzną rolę w całym systemie, a ich współpraca jest niezbędna do prawidłowego funkcjonowania. Poznanie tych elementów pozwoli Ci lepiej zrozumieć, co dzieje się "pod maską" Twojego samochodu.

Mózg operacji: Rola i zadania sterownika (centralki)

Moduł sterujący, nazywany również sterownikiem lub centralką, to serce systemu centralnego zamka. To właśnie on odbiera wszystkie sygnały czy to z pilota zdalnego sterowania, kluczyka włożonego do zamka, czy przycisku na desce rozdzielczej. Jego zadaniem jest zdekodowanie otrzymanego polecenia i przetworzenie go na odpowiedni impuls elektryczny, który następnie wysyła do siłowników. Sterownik jest centrum dowodzenia, które koordynuje pracę wszystkich elementów systemu, zapewniając synchronizację ich działania.

Siłowniki, czyli "mięśnie" systemu: Jak zamieniają prąd w ruch?

Siłowniki to elementy wykonawcze centralnego zamka. Najczęściej są to niewielkie silniczki elektryczne, choć w starszych lub niektórych specyficznych systemach można spotkać również mechanizmy pneumatyczne. Ich zadanie jest proste, ale kluczowe: po otrzymaniu impulsu elektrycznego ze sterownika, przekształcają energię elektryczną w ruch mechaniczny. Ten ruch jest następnie przenoszony za pomocą cięgien na mechanizm zamka w drzwiach, powodując jego fizyczne zaryglowanie lub odryglowanie. To właśnie siłowniki odpowiadają za to charakterystyczne "kliknięcie", które słyszymy, gdy zamykamy lub otwieramy samochód.

Siłownik Master kontra Slave: Kluczowa różnica, którą musisz znać

W systemie centralnego zamka występują dwa rodzaje siłowników, a zrozumienie różnicy między nimi jest bardzo ważne. Siłownik "master", zazwyczaj umieszczony w drzwiach kierowcy, jest bardziej zaawansowany. Posiada on więcej przewodów (zwykle pięć) i oprócz tego, że wykonuje polecenia, potrafi również komunikować się ze sterownikiem. Informuje go o swoim aktualnym stanie, czyli czy zamek jest otwarty, czy zamknięty. Ta funkcja jest kluczowa, ponieważ umożliwia zaryglowanie pozostałych drzwi po tym, jak ręcznie zamkniesz drzwi kierowcy kluczykiem. Siłowniki "slave", znajdujące się w pozostałych drzwiach, są prostsze mają zazwyczaj tylko dwa przewody i wyłącznie wykonują polecenia sterownika, nie wysyłając informacji zwrotnej.

Pilot i mikrostyki w zamku: Jak system wie, co ma zrobić?

Pilot zdalnego sterowania to nasze główne narzędzie do komunikacji z centralnym zamkiem. Po naciśnięciu przycisku, wysyła on zakodowany sygnał radiowy, który jest odbierany przez moduł sterujący. Ale to nie wszystko. W niektórych zamkach, szczególnie w siłowniku master, znajdują się również mikrostyki. Są to małe przełączniki, które informują sterownik o aktualnym stanie mechanicznym zamka. Dzięki nim system wie, czy drzwi są już zamknięte, czy otwarte, co jest niezbędne do prawidłowego działania funkcji automatycznego ryglowania lub odryglowania wszystkich drzwi.

Krok po kroku: Jak sygnał z pilota zamyka wszystkie drzwi – zasada działania

Proces zamykania lub otwierania samochodu za pomocą centralnego zamka może wydawać się skomplikowany, ale w rzeczywistości jest to precyzyjnie zaplanowana sekwencja zdarzeń. Oto jak wygląda ona krok po kroku:

1. Etap 1: Naciśnięcie przycisku i wysłanie sygnału radiowego

   Wszystko zaczyna się od Ciebie. Kiedy naciskasz przycisk na pilocie, aktywujesz nadajnik radiowy. Nadajnik ten wysyła zakodowany sygnał na określonej częstotliwości. Kodowanie sygnału ma na celu zapewnienie bezpieczeństwa i zapobieganie podsłuchaniu lub skopiowaniu sygnału przez osoby nieuprawnione. Nowoczesne systemy wykorzystują dynamicznie zmieniające się kody, co dodatkowo utrudnia ich złamanie.

2. Etap 2: Odbiór i interpretacja polecenia przez moduł sterujący

   Sygnał radiowy dociera do odbiornika zintegrowanego z modułem sterującym centralnego zamka w samochodzie. Sterownik posiada wbudowany dekoder, który analizuje odebrany sygnał. Jeśli sygnał jest poprawny i pochodzi od autoryzowanego pilota, moduł interpretuje go jako konkretne polecenie na przykład "zamknij wszystkie drzwi" lub "otwórz wszystkie drzwi". Weryfikacja sygnału jest kluczowa, aby system reagował tylko na właściwe komendy.

3. Etap 3: Dystrybucja impulsu elektrycznego do siłowników

   Po pomyślnej weryfikacji i zinterpretowaniu polecenia, moduł sterujący podejmuje działanie. W zależności od otrzymanej komendy, wysyła on odpowiednie impulsy elektryczne do poszczególnych siłowników w samochodzie. Im puls jest specyficzny inny dla funkcji zamykania, inny dla otwierania. Sterownik musi precyzyjnie zarządzać tym, do którego siłownika i jaki rodzaj impulsu zostanie wysłany, aby wszystkie drzwi zareagowały synchronicznie.

4. Etap 4: Reakcja siłowników i mechaniczne ryglowanie zamków

   Otrzymując impuls elektryczny, siłowniki w drzwiach (oraz ewentualnie w klapie bagażnika czy wlewie paliwa) natychmiast reagują. Silniczek elektryczny wewnątrz siłownika zaczyna się obracać, co za pomocą mechanizmu zębatek i cięgien, powoduje fizyczne przesunięcie rygla zamka. W efekcie drzwi zostają zaryglowane lub odryglowane. W przypadku siłownika master, informacja o wykonaniu polecenia jest następnie przesyłana z powrotem do sterownika.

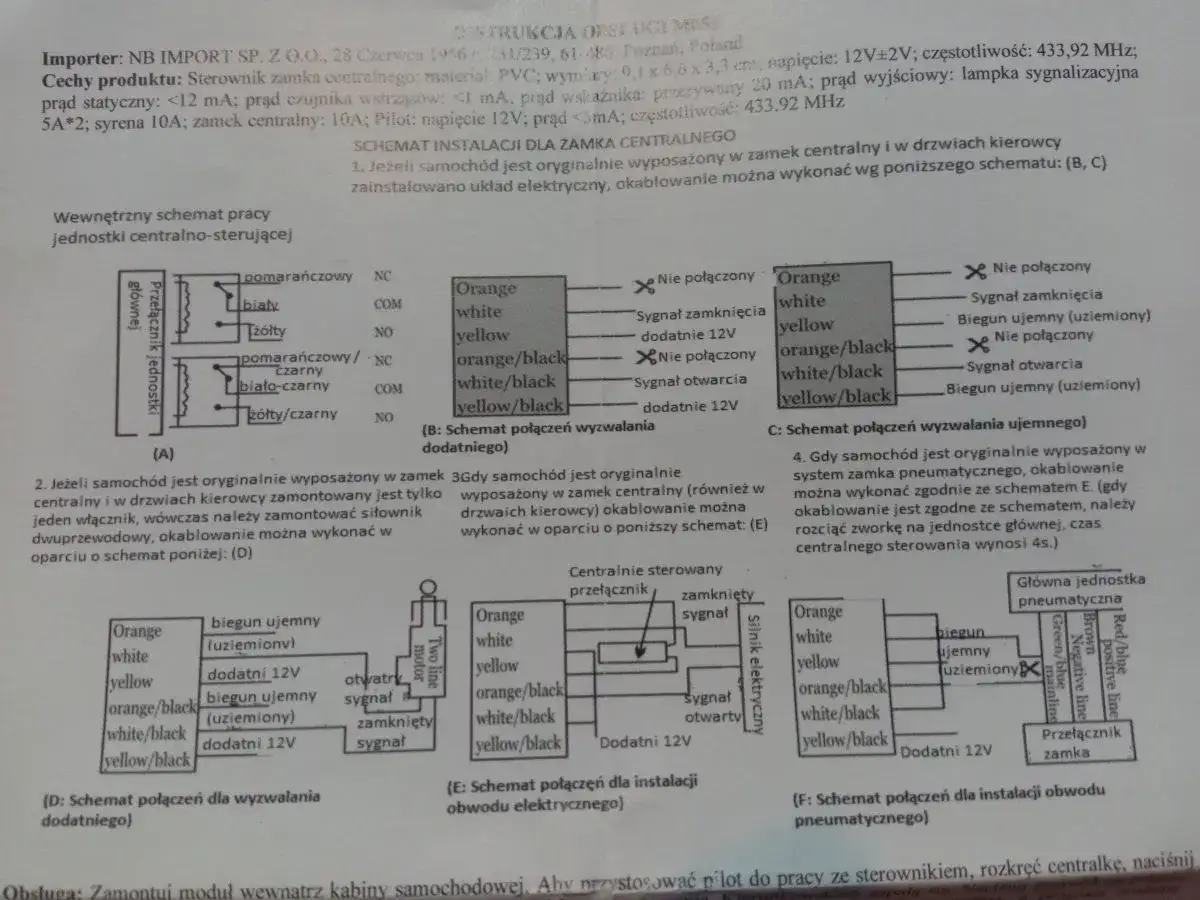

Jak czytać schemat centralnego zamka? Odkoduj tajemnice kolorowych kabli!

Schematy elektryczne mogą wydawać się skomplikowane, ale ich zrozumienie jest kluczem do samodzielnej diagnostyki i napraw. Schemat centralnego zamka to mapa, która pokazuje, jak poszczególne komponenty są ze sobą połączone i jak przepływa przez nie prąd. Poznanie podstawowych zasad odczytywania takich schematów może zaoszczędzić wiele czasu i nerwów.

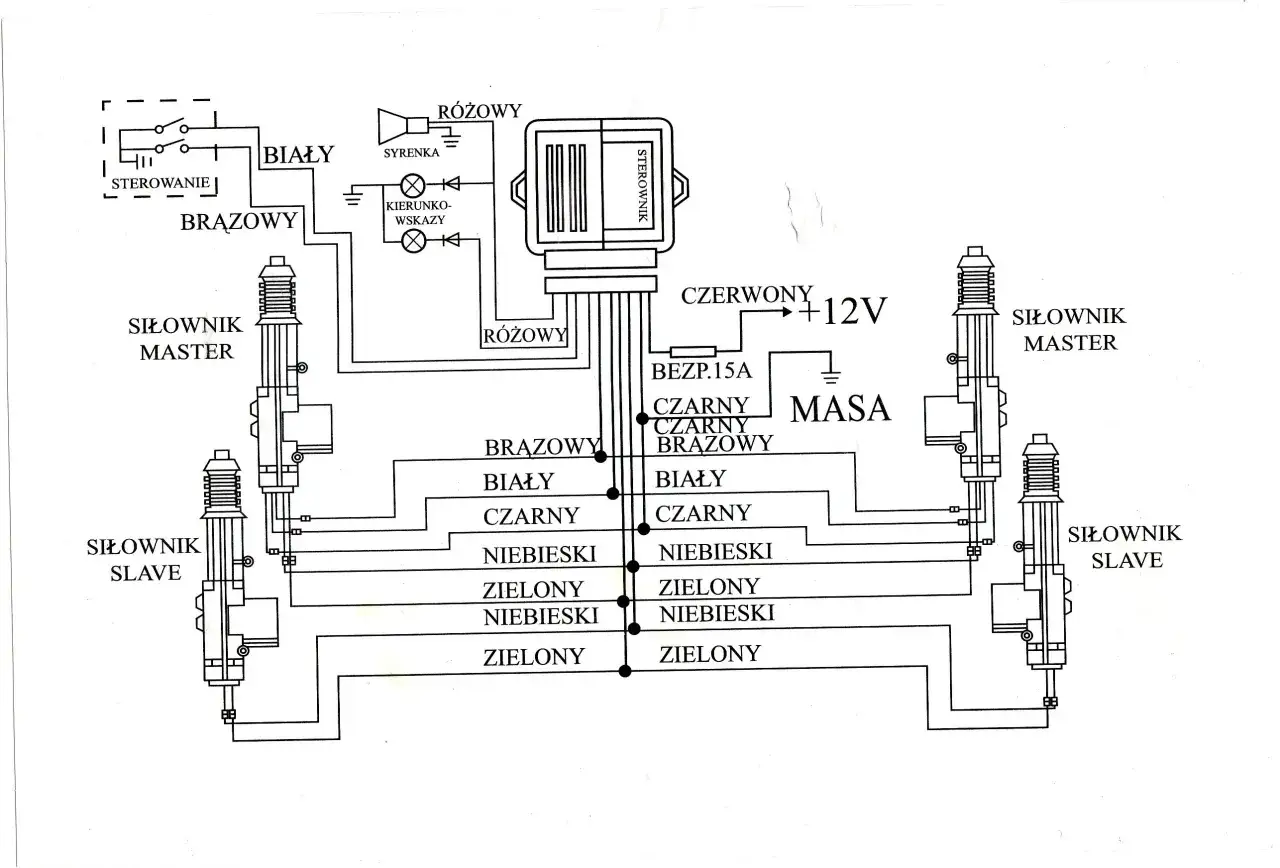

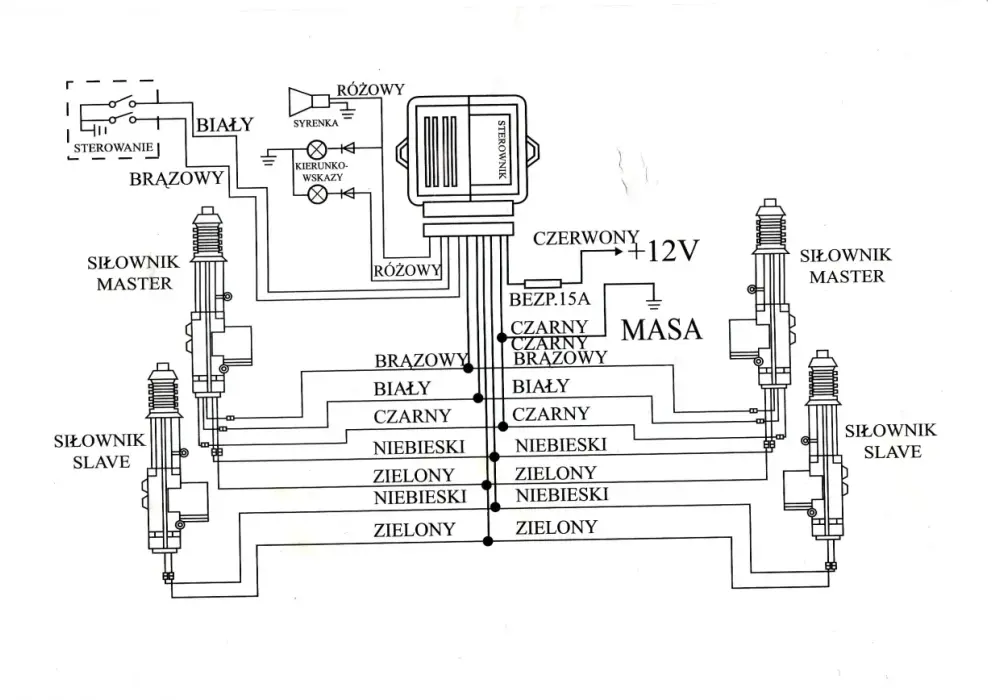

Analiza typowego schematu uniwersalnego centralnego zamka

Typowy schemat uniwersalnego centralnego zamka przedstawia wszystkie kluczowe elementy systemu. Znajdziemy na nim symbol modułu sterującego (centralki), oznaczenia bezpieczników, schematyczne przedstawienie siłowników w poszczególnych drzwiach, przełączniki (np. do zamykania/otwierania z wnętrza pojazdu), a także punkty podłączenia zasilania (+12V) i masy (GND). Linie na schemacie reprezentują przewody elektryczne, a ich połączenia pokazują, jak prąd przepływa między poszczególnymi komponentami. Zrozumienie tych symboli i połączeń jest pierwszym krokiem do rozszyfrowania instalacji.

Znaczenie poszczególnych przewodów: Zasilanie, masa, sygnały sterujące

Każdy przewód na schemacie ma swoje określone znaczenie. Przewody zasilające, często oznaczone jako +12V lub VCC, dostarczają energię elektryczną do działania systemu. Przewody masowe (GND lub masa) stanowią powrotne połączenie dla prądu, zamykając obwód. Najważniejsze są jednak przewody sygnałowe, które przesyłają polecenia między modułem sterującym a siłownikami. Na schemacie często można znaleźć oznaczenia tych przewodów, a czasem nawet sugestie dotyczące ich kolorów. Warto pamiętać, że standardowe kolory przewodów mogą się różnić w zależności od producenta samochodu, ale zrozumienie ich funkcji jest uniwersalne.

Jak schemat pokazuje różnicę w podłączeniu siłownika Master i Slave?

Schemat elektryczny doskonale ilustruje kluczową różnicę między siłownikiem master a slave. Siłownik master, ze względu na swoją rozbudowaną funkcjonalność (nie tylko wykonawczą, ale i informacyjną), będzie miał na schemacie zazwyczaj pięć podłączonych przewodów. Dodatkowe linie będą prowadzić do mikrostyków, które informują sterownik o stanie zamka. Z kolei siłownik slave, który jedynie wykonuje polecenia, będzie miał na schemacie zazwyczaj tylko dwa przewody jeden do zasilania i jeden do masy, odpowiedzialne za ruch silniczka w jednym lub drugim kierunku.

Centralny zamek nie działa? 5 najczęstszych przyczyn i proste sposoby diagnozy

Gdy centralny zamek przestaje działać, może to być frustrujące. Na szczęście, wiele problemów jest stosunkowo prostych do zdiagnozowania i często można je rozwiązać samodzielnie. Oto pięć najczęstszych przyczyn awarii i jak można je sprawdzić.

Problem #1: Całkowity brak reakcji – czy to tylko bateria w pilocie?

Najprostsza i najczęstsza przyczyna całkowitego braku reakcji centralnego zamka na polecenia z pilota to rozładowana bateria. Zanim zaczniesz szukać bardziej skomplikowanych problemów, wymień baterię w pilocie na nową. Jeśli to nie pomoże, kolejnym krokiem jest sprawdzenie bezpiecznika odpowiedzialnego za układ centralnego zamka. Zazwyczaj znajduje się on w skrzynce bezpieczników pod deską rozdzielczą lub w komorze silnika. Sprawdź, czy bezpiecznik nie jest przepalony jeśli tak, wymień go na nowy o takim samym natężeniu prądu.

Problem #2: Nie działają jedne drzwi – wina siłownika czy przewodów?

Jeśli centralny zamek działa poprawnie w większości drzwi, ale jedne konkretne drzwi nie reagują, problem najprawdopodobniej leży w tych właśnie drzwiach. Może to być uszkodzony siłownik silniczek wewnątrz zamka mógł się spalić lub mechanicznie zepsuć. Inną możliwością jest przerwanie lub uszkodzenie przewodów elektrycznych, które prowadzą do tego siłownika. Czasem wystarczy sprawdzić połączenia wewnątrz drzwi.

Problem #3: Przetarte kable w przelotce drzwi – jak to sprawdzić?

Przewody elektryczne łączące instalację samochodu z drzwiami przechodzą przez gumową przelotkę. Ze względu na ciągłe otwieranie i zamykanie drzwi, kable w tym miejscu są narażone na zginanie i tarcie, co może prowadzić do ich przetarcia lub złamania. Aby to sprawdzić, należy ostrożnie odchylić gumową osłonę w przelotce i wizualnie ocenić stan przewodów. Szukaj śladów uszkodzenia izolacji, przetarć czy widocznych przerw w przewodach.

Problem #4: Zamek "wariuje" (sam się zamyka/otwiera) – gdzie szukać przyczyny?

Sytuacja, w której zamek samoczynnie się zamyka lub otwiera, jest nie tylko irytująca, ale może być również niebezpieczna. Najczęstszą przyczyną takiego zachowania jest uszkodzony mikrostyk w siłowniku master, który wysyła błędne sygnały do sterownika. Inne możliwe przyczyny to problem z samym modułem sterującym, który "głupieje", lub zwarcie w instalacji elektrycznej, powodujące niekontrolowane impulsy prądu.

Problem #5: Przepalony bezpiecznik – łatwa naprawa czy objaw poważniejszej awarii?

Jak wspomniano wcześniej, przepalony bezpiecznik jest częstą przyczyną braku działania centralnego zamka. Wymiana bezpiecznika jest zazwyczaj prostą czynnością. Jednak jeśli bezpiecznik przepala się wielokrotnie, jest to sygnał, że w instalacji elektrycznej występuje poważniejsze zwarcie lub przeciążenie. W takim przypadku konieczna jest dokładna diagnostyka, aby zlokalizować i usunąć przyczynę problemu, zanim dojdzie do dalszych uszkodzeń.

Co dalej? Podstawy konserwacji i kierunki rozwoju systemów zamków centralnych

Dbanie o centralny zamek to nie tylko reagowanie na awarie, ale także proaktywne działania konserwacyjne. Poznaj proste sposoby na przedłużenie życia tego systemu i dowiedz się, jak ewoluuje technologia zdalnego dostępu do samochodu.

Proste czynności konserwacyjne, które przedłużą życie Twojego zamka

Aby zapewnić długą i bezproblemową pracę centralnego zamka, warto pamiętać o kilku prostych czynnościach. Regularne smarowanie mechanizmów zamków zarówno tych widocznych, jak i tych wewnątrz drzwi może zapobiec ich zacinaniu się. Warto również co jakiś czas sprawdzać stan przewodów w gumowych przelotkach między drzwiami a karoserią i w razie potrzeby zabezpieczyć je przed dalszym niszczeniem. Dbanie o czystość styków w zamkach i w pilocie również może pomóc w utrzymaniu dobrej kondycji systemu.

Przeczytaj również: Objawy awarii alternatora w Fiat Seicento – jak rozpoznać i naprawić problem?

Od kluczyka po smartfon: Ewolucja i przyszłość zdalnego dostępu do auta

Systemy zdalnego dostępu do samochodów przeszły długą drogę. Od prostych kluczyków mechanicznych, przez piloty radiowe, które stały się standardem w latach 90., aż po zaawansowane systemy keyless entry, pozwalające na otwarcie samochodu bez wyjmowania kluczyka z kieszeni. Dziś coraz popularniejsze stają się rozwiązania oparte na smartfonach, gdzie dedykowane aplikacje pełnią rolę kluczyka. Przyszłość z pewnością przyniesie dalszy rozwój w kierunku jeszcze większej integracji z naszym cyfrowym życiem, a także innowacyjne systemy biometryczne, które będą rozpoznawać kierowcę po odcisku palca czy rysach twarzy, zapewniając jeszcze wyższy poziom bezpieczeństwa i wygody.
