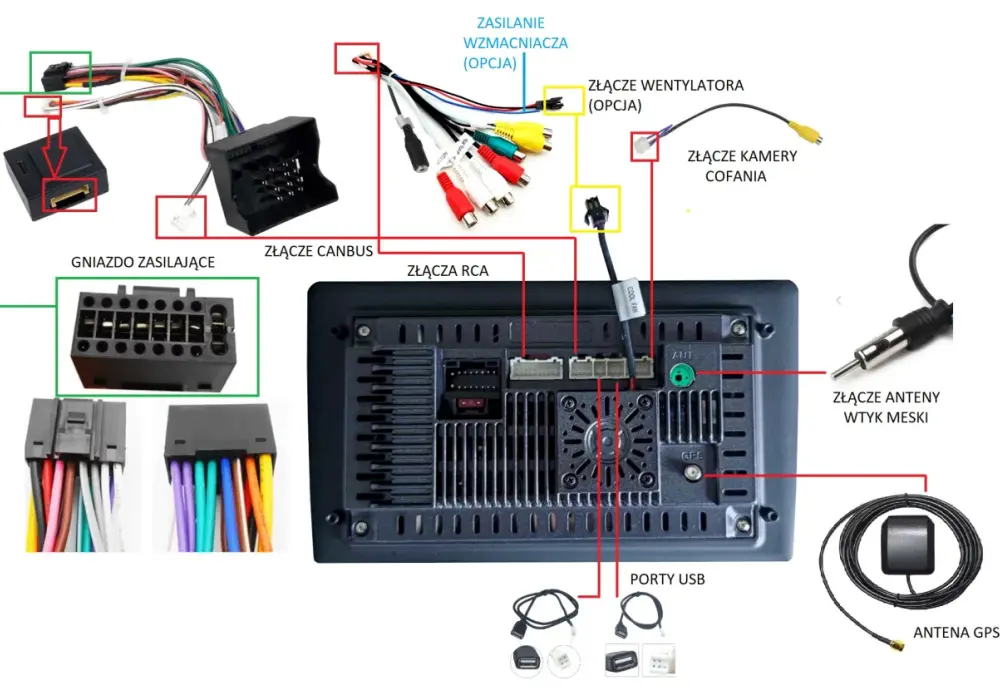

Podłącz kamerę cofania do radia: Schemat krok po kroku

Podłączenie kamery cofania do niefabrycznego radia samochodowego, szczególnie popularnych jednostek 2 DIN lub z systemem Android, może wydawać się skomplikowane. Jednak z odpowiednią wiedzą i przygotowaniem, jest to zadanie, które możesz wykonać samodzielnie. Ten przewodnik krok po kroku pokaże Ci, jak prawidłowo przeprowadzić instalację, uniknąć typowych błędów i cieszyć się zwiększonym komfortem oraz bezpieczeństwem podczas manewrowania. Poświęcenie chwili na zrozumienie podstawowych zasad działania i schematu połączeń to inwestycja, która zaowocuje bezproblemowym montażem i długotrwałym działaniem systemu.

Zanim zaczniesz: Dlaczego zrozumienie schematu to klucz do sukcesu

Poświęcenie zaledwie kilkunastu minut na zapoznanie się z teorią i przygotowanie niezbędnych elementów to gwarancja, że sama instalacja przebiegnie znacznie sprawniej i bez niepotrzebnych nerwów. Ten artykuł ma na celu dostarczenie Ci wiedzy, która pozwoli Ci uniknąć najczęściej popełnianych błędów, takich jak uszkodzenie sprzętu czy konieczność wielokrotnego demontażu elementów wnętrza samochodu.

Co zyskasz, poświęcając 10 minut na teorię? Uniknij błędów i oszczędź czas

Kluczem do sukcesu jest zrozumienie, za co odpowiada każdy przewód w wiązce kamery cofania. Wiedza ta pozwala na świadome działanie, minimalizując ryzyko popełnienia błędu, który mógłby skutkować koniecznością ponownego montażu. Zrozumienie, który kabel zasila kamerę, który przesyła obraz, a który informuje radio o konieczności jego wyświetlenia, jest absolutnie fundamentalne dla szybkiej i bezproblemowej pracy.

Niezbędnik instalatora: Kompletna lista narzędzi i komponentów, które musisz przygotować

Aby instalacja przebiegła sprawnie, warto wcześniej przygotować odpowiednie narzędzia i materiały. Oto lista rzeczy, które będą Ci potrzebne:

• Ściągacze do tapicerki: Niezbędne do bezpiecznego demontażu elementów plastikowych wnętrza samochodu bez ich uszkadzania.
• Miernik napięcia (multimetr): Kluczowe narzędzie do identyfikacji przewodów pod napięciem (+12V) i masy w instalacji samochodowej.
• Taśma izolacyjna: Do zabezpieczenia wszelkich połączeń elektrycznych.
• Podstawowe klucze i śrubokręty: Mogą być potrzebne do demontażu niektórych elementów.
• Opcjonalnie: Zaciskarka do konektorów, jeśli chcesz wykonać bardziej profesjonalne połączenia; opaski kablowe (trytytki) do uporządkowania wiązki przewodów; lutownica, jeśli preferujesz lutowanie zamiast zaciskania konektorów.

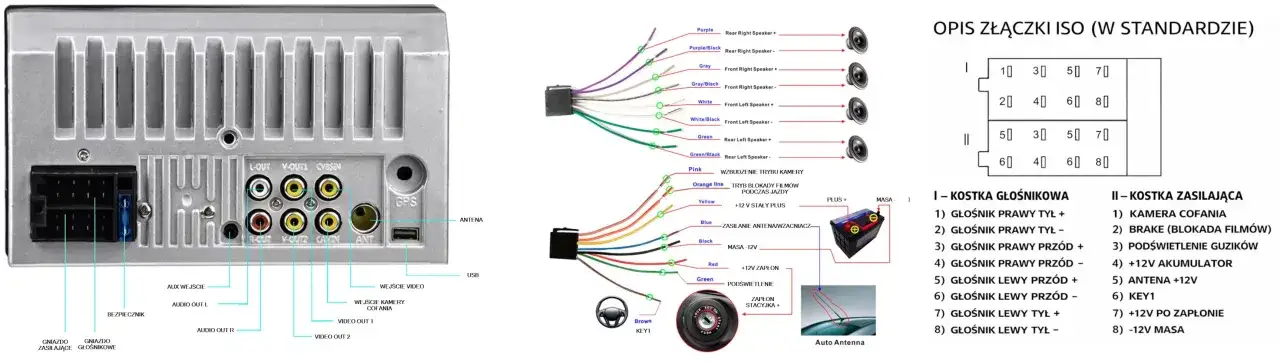

Anatomia połączenia: Co oznaczają kolory kabli i tajemnicze skróty

Każdy przewód w wiązce kamery cofania ma swoje specyficzne zadanie. Zrozumienie ich funkcji jest absolutnie kluczowe dla poprawnego podłączenia całego systemu. Przyjrzyjmy się bliżej poszczególnym elementom.

Przewód zasilający (+12V i masa): Skąd bezpiecznie wziąć prąd dla kamery?

Przewód zasilający kamery składa się zazwyczaj z dwóch części: przewodu dodatniego (+12V, często w kolorze czerwonym) i przewodu ujemnego (masa, zazwyczaj czarny). Najlepszym i najbezpieczniejszym rozwiązaniem jest podłączenie ich do zasilania żarówki światła wstecznego. Dzięki takiemu rozwiązaniu kamera będzie aktywowana automatycznie tylko wtedy, gdy włączysz bieg wsteczny, co jest jej podstawową funkcją. Użyj miernika napięcia, aby precyzyjnie zidentyfikować przewód dodatni (+12V) lampy cofania, do którego podłączysz czerwony przewód kamery, oraz masę (zazwyczaj do karoserii lub do czarnego przewodu lampy).

Żółty kabel RCA: Jak działa sygnał wideo i dlaczego jego poprawne wpięcie jest krytyczne?

Sygnał wideo, który tworzy obraz z kamery, przesyłany jest za pomocą przewodu typu RCA, zwanego potocznie "cinchem". Jest on zazwyczaj w kolorze żółtym. Ten kabel biegnie od kamery umieszczonej z tyłu pojazdu aż do radia samochodowego. W radiu należy go wpiąć do gniazda oznaczonego jako "CAMERA IN", "RCAM", "REAR CAM" lub podobnie. Bardzo ważne jest, aby upewnić się, że wtyczka RCA jest prawidłowo i do końca wpięta do odpowiedniego gniazda w radiu, ponieważ luźne połączenie może być przyczyną braku obrazu.

Przewód wzbudzenia (REVERSE/BACK): Najważniejszy kabel, o którym wielu zapomina

Przewód wzbudzenia, często oznaczony jako "REVERSE", "BACK" lub "REV-IN", jest absolutnie kluczowy dla prawidłowego działania systemu kamery cofania. Jego zadaniem jest wysłanie sygnału +12V do radia w momencie włączenia biegu wstecznego. Ten sygnał informuje radio, że ma ono automatycznie przełączyć wyświetlany obraz na widok z kamery. Zazwyczaj ten przewód podłącza się równolegle z zasilaniem kamery, czyli do plusa lampy cofania. W nowszych samochodach z zaawansowanymi systemami, sygnał o włączeniu biegu wstecznego może być dostępny poprzez magistralę CAN, co wymaga użycia odpowiedniego adaptera.

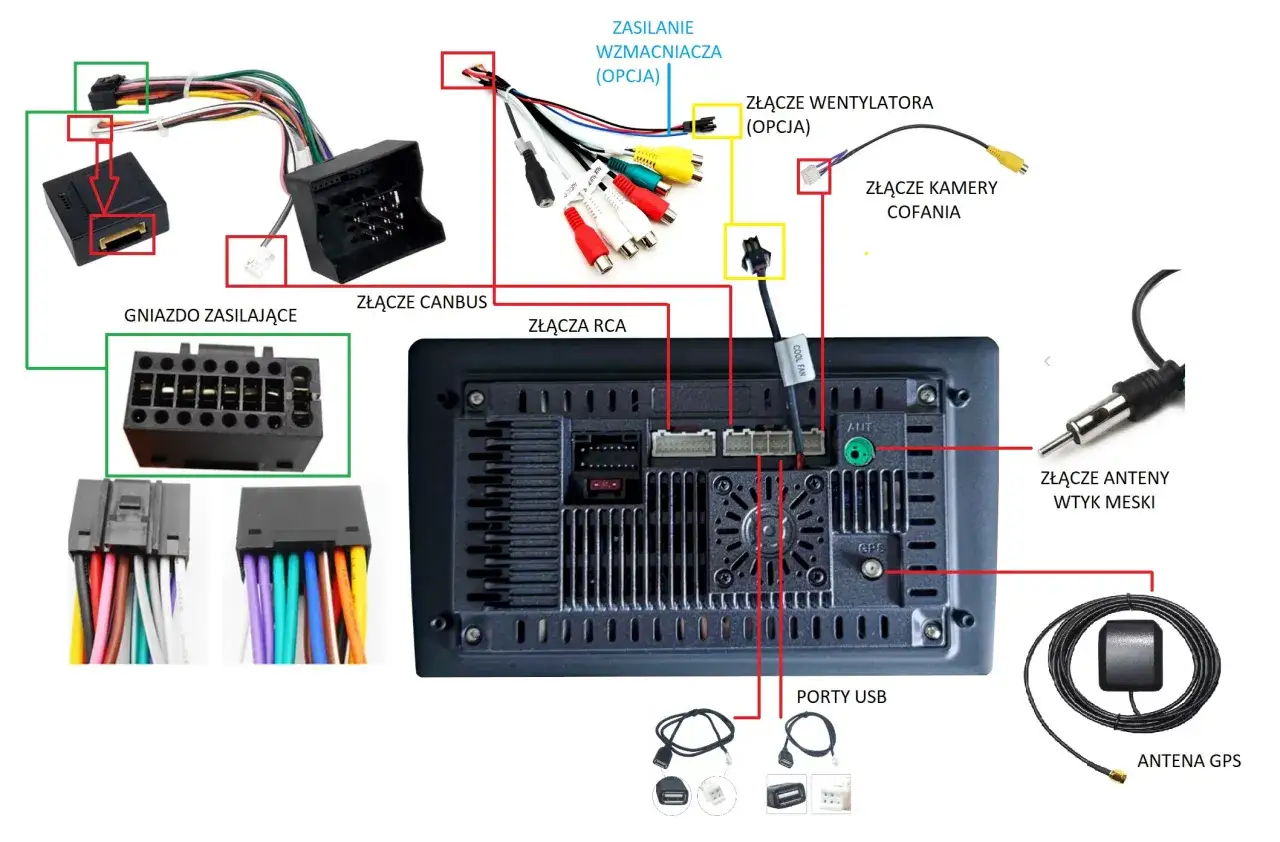

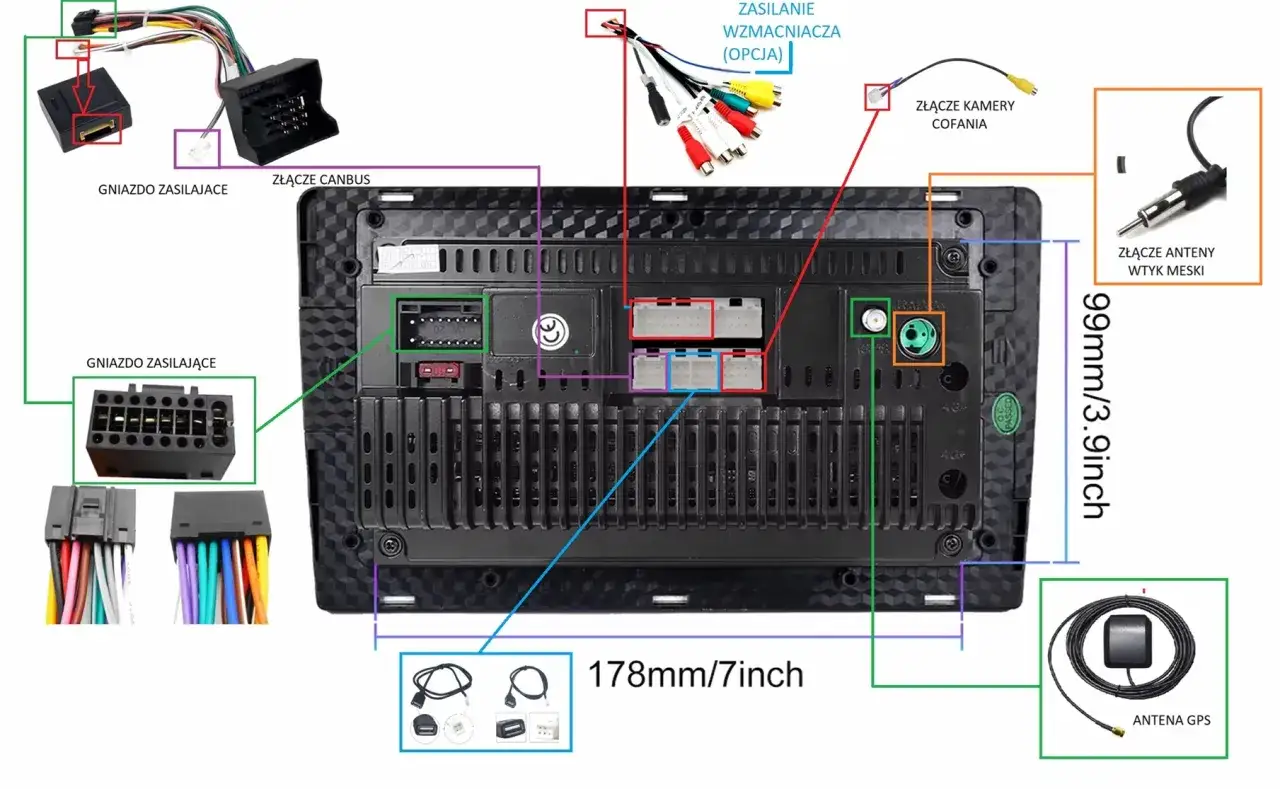

Uniwersalny schemat podłączenia krok po kroku (Radia 2 DIN i Android)

Poniższy schemat przedstawia ogólne zasady podłączenia kamery cofania do większości niefabrycznych radioodbiorników. Pamiętaj, że szczegóły mogą się nieznacznie różnić w zależności od konkretnego modelu samochodu i radia, ale podstawowe zasady pozostają takie same.

Krok 1: Lokalizacja i podłączenie zasilania do lampy biegu wstecznego

Pierwszym krokiem jest zlokalizowanie lampy biegu wstecznego w Twoim samochodzie. Zazwyczaj znajduje się ona w tylnej części pojazdu. Po uzyskaniu dostępu do okablowania lampy (często wymaga to demontażu tapicerki bagażnika lub klapy), użyj miernika napięcia, aby zidentyfikować przewód dodatni (+12V), który jest pod napięciem tylko po włączeniu biegu wstecznego. Podłącz do niego czerwony przewód zasilający kamery. Następnie podłącz czarny przewód masy kamery do masy pojazdu (np. do metalowego elementu karoserii lub do czarnego przewodu lampy cofania).

Krok 2: Profesjonalne prowadzenie przewodu wideo RCA przez wnętrze samochodu

Teraz czas na poprowadzenie przewodu wideo RCA od kamery (zamontowanej z tyłu pojazdu) do radia w desce rozdzielczej. Aby instalacja wyglądała estetycznie i była bezpieczna, zaleca się ukrycie kabla pod tapicerką podsufitki, progami, listwami progowymi lub plastikowymi osłonami. Użyj ściągaczy do tapicerki, aby bezpiecznie odpiąć elementy i poprowadzić kabel, unikając ostrych krawędzi, miejsc zgięć i ruchomych elementów (np. prowadnic foteli czy zawiasów drzwi).

Krok 3: Podpięcie sygnału wzbudzenia – gdzie znaleźć odpowiedni kabel przy radiu?

Przewód wzbudzenia (często cienki czerwony kabel biegnący razem z przewodem RCA) należy podłączyć w dwóch miejscach. Pierwszy koniec, jak wspomniano wcześniej, podłączamy do plusa lampy cofania, równolegle z zasilaniem kamery. Drugi koniec tego przewodu musi zostać podłączony do odpowiedniego wejścia w radiu. W większości radioodbiorników jest to pin oznaczony jako "REVERSE", "BACK", "REV-IN" lub podobnie. Znajduje się on zazwyczaj w głównej kostce ISO radia lub bezpośrednio na tylnym panelu jednostki multimedialnej. To właśnie ten przewód sprawia, że radio wie, kiedy ma wyświetlić obraz z kamery.

Krok 4: Finalne połączenie wtyczek z radiem – kontrola i pierwsze uruchomienie

Po poprowadzeniu wszystkich przewodów i podłączeniu ich do odpowiednich miejsc, nadszedł czas na finalne połączenia z radiem. Wepnij żółtą wtyczkę RCA do gniazda "CAMERA IN" w radiu. Upewnij się, że przewód wzbudzenia jest prawidłowo podłączony do odpowiedniego pinu w radiu. Po wykonaniu wszystkich połączeń, włącz zapłon samochodu, wrzuć bieg wsteczny i sprawdź, czy radio automatycznie przełączyło się na obraz z kamery. Jeśli tak, gratulacje instalacja zakończyła się sukcesem!

Problem z zakłóceniami? Schemat z użyciem filtra przeciwzakłóceniowego

Czasami, zwłaszcza w nowszych pojazdach, możemy zaobserwować niepokojące zakłócenia na obrazie z kamery cofania. Zrozumienie przyczyn i zastosowanie odpowiedniego rozwiązania, jakim jest filtr przeciwzakłóceniowy, pozwoli Ci cieszyć się czystym i stabilnym obrazem.

Kiedy filtr jest absolutnie konieczny? Objawy i diagnoza (pasy, migotanie)

Jeśli obraz z kamery cofania jest niestabilny, migocze, pojawiają się na nim pionowe pasy lub ogólnie jest "zanieczyszczony", najprawdopodobniej masz do czynienia z zakłóceniami pochodzącymi z instalacji elektrycznej samochodu. Wiele nowoczesnych pojazdów wykorzystuje modulowane zasilanie (PWM) do sterowania oświetleniem, co może generować zakłócenia radiowe. Filtr przeciwzakłóceniowy jest w takich sytuacjach niemalże niezbędny do uzyskania poprawnego obrazu.

Jak poprawnie wpiąć filtr w instalację? Dokładny schemat IN/OUT

Filtr przeciwzakłóceniowy, często w formie małego modułu z dwoma złączami RCA i dodatkowymi przewodami zasilającymi, działa jak stabilizator napięcia. Należy go wpiąć szeregowo w obwód zasilania kamery, pomiędzy zasilanie ze światła wstecznego a samą kamerę. Filtr posiada wejście (oznaczone jako "IN") oraz wyjście (oznaczone jako "OUT"). Przewód dodatni (+12V) z lampy cofania podłączamy do wejścia zasilania filtra (IN), a z wyjścia zasilania filtra (OUT) prowadzimy przewód do dodatniego zasilania kamery. Masa filtra powinna być również podłączona do masy pojazdu. Dzięki temu filtr zapewnia stabilne i czyste napięcie +12V dla kamery.

Najczęstsze problemy i ich błyskawiczne rozwiązania – Twój poradnik SOS

Nawet przy starannym montażu mogą pojawić się problemy. Oto najczęstsze z nich wraz z prostymi krokami diagnostycznymi, które pomogą Ci szybko je rozwiązać.

Radio nie przełącza się na kamerę? Sprawdź te 3 rzeczy, zanim rozbierzesz auto na nowo

Jeśli po wrzuceniu biegu wstecznego radio nie reaguje i nie wyświetla obrazu z kamery, problem zazwyczaj leży w jednym z trzech miejsc:

1. Sygnał wzbudzenia (REVERSE): Użyj miernika napięcia, aby sprawdzić, czy przewód wzbudzenia podłączony do radia faktycznie otrzymuje sygnał +12V po włączeniu biegu wstecznego.
2. Ustawienia radia: Wejdź w menu ustawień swojego radia i upewnij się, że funkcja wejścia kamery cofania jest aktywowana. Czasami jest ona domyślnie wyłączona.
3. Zasilanie kamery: Sprawdź, czy sama kamera otrzymuje zasilanie. Możesz to zrobić, mierząc napięcie na przewodach zasilających kamery. Jeśli nie ma napięcia, problem leży w połączeniu przy lampie cofania.

Na ekranie widzisz "Brak Sygnału" (No Signal)? Diagnostyka w 5 minut

Komunikat "No Signal" na ekranie radia oznacza, że radio odbiera sygnał wzbudzenia (przełącza się na wejście kamery), ale nie widzi obrazu z kamery. Oto co sprawdzić:

1. Kabel RCA: Upewnij się, że żółty kabel RCA jest prawidłowo i do końca wpięty zarówno do kamery, jak i do gniazda "CAMERA IN" w radiu. Sprawdź, czy kabel nie jest uszkodzony mechanicznie na całej swojej długości.
2. Zasilanie kamery: Ponownie zweryfikuj, czy kamera otrzymuje stabilne zasilanie. Czasami problemem może być niestabilne połączenie przy lampie cofania.
3. System wideo (PAL/NTSC): Większość kamer i radioodbiorników automatycznie wykrywa system wideo (PAL lub NTSC). Jednak w rzadkich przypadkach może wystąpić niezgodność. Sprawdź w ustawieniach radia, czy nie ma opcji zmiany systemu wideo.

Obraz jest, ale czarno-biały lub niestabilny? Problem z systemem PAL/NTSC

Jeśli obraz z kamery jest czarno-biały lub niestabilny, najczęściej jest to spowodowane niezgodnością między systemem wideo kamery (zazwyczaj PAL) a systemem obsługiwanym przez radio. W menu radia poszukaj opcji zmiany systemu wideo i spróbuj przełączyć ją na inny standard. Niektóre kamery posiadają również możliwość zmiany systemu wideo poprzez przecięcie odpowiedniej pętelki na kablu sprawdź instrukcję swojej kamery.

A co, jeśli masz radio fabryczne? Różnice w podłączeniu i rola adapterów

Podłączenie kamery cofania do fabrycznego systemu multimedialnego samochodu jest zazwyczaj bardziej złożone niż w przypadku radia niefabrycznego i często wymaga zastosowania specjalistycznych adapterów.

Czy do fabrycznego radia można podłączyć uniwersalną kamerę?

Tak, w większości przypadków jest to możliwe, jednak wymaga to zastosowania dodatkowych interfejsów lub adapterów. Fabryczne radia rzadko posiadają standardowe, łatwo dostępne wejście RCA "CAMERA IN". Zamiast tego, sygnał wideo i sygnał wzbudzenia mogą być przesyłane za pomocą innych złącz lub magistrali komunikacyjnych, takich jak CAN.

Przeczytaj również: Objawy uszkodzonego sprzęgiełka alternatora – jak rozpoznać problem w samochodzie?

Jakie interfejsy i adaptery wideo mogą być potrzebne?

W zależności od modelu samochodu i fabrycznego radia, możesz potrzebować następujących komponentów:

• Interfejsy wideo: Są to moduły, które potrafią przekonwertować sygnał z uniwersalnej kamery na format zrozumiały dla fabrycznego systemu multimedialnego. Zazwyczaj posiadają one standardowe wejście RCA dla kamery.
• Moduły aktywujące wejście kamery: W niektórych samochodach, aby aktywować ukryte wejście wideo w fabrycznym radiu, potrzebny jest specjalny moduł, który "oszukuje" system, symulując sygnał np. z fabrycznej kamery lub innego czujnika.
• Adaptery zasilania i sygnału: Mogą być potrzebne do prawidłowego podłączenia zasilania kamery i przesyłania sygnału wzbudzenia, jeśli fabryczna instalacja różni się od standardowych rozwiązań.

Wybór odpowiedniego adaptera jest kluczowy i zależy od konkretnego modelu samochodu oraz wersji fabrycznego systemu multimedialnego. Często konieczne jest dokładne zidentyfikowanie wersji radia lub systemu nawigacyjnego, aby dobrać właściwy interfejs.
