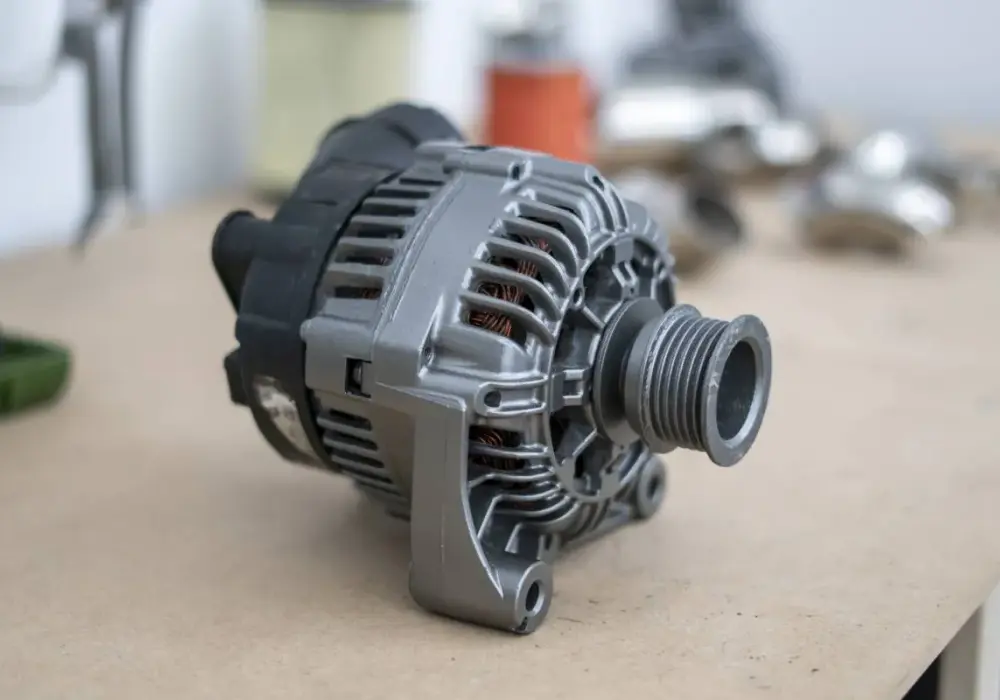

Jak podłączyć alternator? Praktyczny poradnik krok po kroku

Podłączenie alternatora, mimo że może wydawać się skomplikowane, opiera się na kilku kluczowych zasadach. Najważniejszym elementem jest prawidłowa identyfikacja i podłączenie podstawowych zacisków. Najczęściej spotykane oznaczenia na alternatorach to:

• B+ (Battery Plus): Jest to główny, gruby przewód prądowy, który łączy alternator bezpośrednio z dodatnim biegunem akumulatora (często przez rozrusznik). Odpowiada za przesyłanie wytworzonego prądu do ładowania baterii i zasilania instalacji pojazdu.
• D+ (Dynamo Plus/Wzbudzenie): To cieńszy przewód podłączony do kontrolki ładowania na desce rozdzielczej. Dostarcza początkowy prąd wzbudzenia, który jest niezbędny do rozpoczęcia pracy przez alternator. Po uruchomieniu silnika i rozpoczęciu ładowania, napięcie na tym zacisku wzrasta, co powoduje zgaśnięcie kontrolki.
• W (Wave): Wyjście sygnału do obrotomierza, spotykane głównie w silnikach Diesla oraz w starszych konstrukcjach. Dostarcza sygnał o częstotliwości proporcjonalnej do prędkości obrotowej alternatora.
• Masa (GND / E): Alternator musi mieć solidne połączenie z masą pojazdu, którą najczęściej uzyskuje się poprzez jego metalową obudowę przykręconą do bloku silnika. Brak dobrego połączenia z masą jest częstą przyczyną problemów z ładowaniem.

W nowoczesnych samochodach mogą pojawić się dodatkowe złącza, takie jak COM (LIN, BSS), które służą do komunikacji ze sterownikiem silnika (ECU), co pozwala na inteligentne zarządzanie ładowaniem. Starsze pojazdy mogły być wyposażone w alternatory z zewnętrznym regulatorem napięcia, co komplikowało schemat podłączenia, jednak obecnie standardem są alternatory z regulatorem zintegrowanym. Przed rozpoczęciem jakichkolwiek prac absolutnie kluczowe jest odłączenie ujemnego bieguna akumulatora, aby uniknąć zwarcia i uszkodzenia elektroniki. Prawidłowe napięcie ładowania w instalacji samochodowej powinno wynosić od 13,8 V do 14,5 V.

Dlaczego prawidłowe podłączenie alternatora to fundament sprawnej elektryki w aucie?

Alternator to serce układu elektrycznego każdego samochodu, odpowiedzialne nie tylko za ładowanie akumulatora, ale także za dostarczanie energii do wszystkich systemów pojazdu podczas jego pracy. Od świateł, przez radio, po zaawansowane systemy bezpieczeństwa i komfortu wszystko to zależy od stabilnego i nieprzerwanego zasilania, które zapewnia sprawny alternator.

Rola alternatora: więcej niż tylko ładowanie akumulatora

Alternator jest generatorem prądu zmiennego, który po wyprostowaniu zasila całą instalację elektryczną samochodu oraz uzupełnia energię w akumulatorze. Podkreśl jego kluczową rolę w utrzymaniu stabilnego napięcia w systemie, co jest niezbędne dla prawidłowego funkcjonowania wszystkich komponentów elektronicznych, w tym sterowników silnika (ECU). Bez niego samochód nie byłby w stanie działać przez dłuższy czas.

Konsekwencje błędów montażowych: od spalonej kontrolki po uszkodzenie ECU

Nieprawidłowe podłączenie alternatora może prowadzić do szeregu poważnych problemów. Wymieńmy tylko niektóre z nich: uszkodzenie samego alternatora, szybkie rozładowanie lub wręcz uszkodzenie akumulatora, przepalenie bezpieczników, a co gorsza, uszkodzenie delikatnej elektroniki pojazdu, takiej jak sterownik silnika (ECU). W skrajnych przypadkach istnieje nawet ryzyko zapłonu instalacji elektrycznej. Nawet drobny błąd może skutkować kosztownymi naprawami, dlatego precyzja i wiedza są tu absolutnie kluczowe.

Klucz do sukcesu: Jak odczytać oznaczenia na alternatorze?

Zrozumienie oznaczeń na alternatorze jest absolutnie kluczowe dla jego prawidłowego podłączenia. Każdy zacisk pełni określoną funkcję i musi być połączony z odpowiednim elementem instalacji elektrycznej pojazdu. Wyjaśnijmy te oznaczenia precyzyjnie.

Zacisk B+ (Gruby kabel): Serce układu zasilania

Zacisk B+ to główny przewód prądowy. Jest to zazwyczaj najgrubszy kabel, który łączy alternator bezpośrednio z dodatnim biegunem akumulatora, często poprzez rozrusznik. Jego rola polega na przesyłaniu wytworzonego prądu do ładowania baterii i zasilania całej instalacji pojazdu. Musi to być połączenie o bardzo niskiej rezystancji, zdolne do przenoszenia dużych prądów bez nadmiernego nagrzewania.

Zacisk D+ (Kontrolka ładowania): Jak działa wzbudzenie alternatora?

Zacisk D+ to cieńszy przewód, który jest podłączony do kontrolki ładowania na desce rozdzielczej. Jego kluczową funkcją jest dostarczanie początkowego prądu wzbudzenia, który jest niezbędny do rozpoczęcia pracy przez alternator. Gdy silnik zaczyna pracować i alternator generuje prąd, napięcie na tym zacisku wzrasta, co powoduje zgaśnięcie kontrolki. Świecąca się kontrolka po uruchomieniu silnika jest sygnałem, że coś jest nie tak z procesem ładowania.

Zacisk W: Tajemniczy sygnał dla obrotomierza – czy zawsze jest potrzebny?

Zacisk W jest wyjściem sygnału wykorzystywanego przez obrotomierz. Spotkamy go głównie w silnikach Diesla oraz w starszych konstrukcjach samochodowych. Dostarcza on sygnał o częstotliwości proporcjonalnej do prędkości obrotowej alternatora, co pozwala na precyzyjne wskazania obrotomierza. Warto jednak zaznaczyć, że w wielu nowoczesnych samochodach sygnał obrotów jest pobierany z innych źródeł (np. z ECU), więc ten zacisk nie zawsze występuje lub nie jest wykorzystywany.

Masa (Obudowa): Niedoceniany bohater układu ładowania

Masa (GND / E) jest absolutnie kluczowa dla prawidłowego działania alternatora. Alternator musi mieć solidne połączenie z masą pojazdu, którą najczęściej uzyskuje się poprzez jego metalową obudowę przykręconą do bloku silnika. Brak dobrego połączenia z masą jest bardzo częstą przyczyną problemów z ładowaniem i może prowadzić do niestabilnej pracy układu elektrycznego. Należy zawsze sprawdzić i zapewnić prawidłowe połączenie masowe.

Nowoczesne złącza (COM, LIN, DFM): Gdy alternator "rozmawia" z komputerem

W nowszych pojazdach możemy spotkać złącza takie jak COM, LIN, czy DFM. Służą one do komunikacji ze sterownikiem silnika (ECU), co umożliwia inteligentne zarządzanie procesem ładowania. Dzięki temu ECU może dynamicznie regulować napięcie ładowania w zależności od obciążenia silnika, stanu akumulatora i innych parametrów, co przekłada się na oszczędność paliwa i dłuższą żywotność baterii. Te złącza wymagają już specjalistycznej wiedzy i schematów producenta pojazdu.

Uniwersalny schemat podłączenia alternatora krok po kroku

Przedstawiamy szczegółowe, uniwersalne instrukcje krok po kroku dotyczące podłączania alternatora, z uwzględnieniem zasad bezpieczeństwa i prawidłowego połączenia każdego zacisku.

Krok 1: Bezpieczeństwo przede wszystkim – odłączenie akumulatora

To absolutnie kluczowy krok, o którym nie można zapomnieć. Zgodnie z najlepszymi praktykami, przed rozpoczęciem jakichkolwiek prac należy odłączyć ujemny biegun akumulatora. Jest to niezbędne, aby uniknąć zwarcia, które mogłoby uszkodzić elektronikę pojazdu, a także aby zapobiec ryzyku porażenia prądem lub nawet pożaru. Upewnij się, że przewód masowy jest odizolowany i nie dotyka klem akumulatora.

Krok 2: Podłączenie głównego przewodu prądowego (B+)

Teraz możemy przejść do podłączenia głównego przewodu prądowego. Gruby przewód B+ powinien być solidnie przykręcony do zacisku B+ na alternatorze. Drugi koniec tego przewodu powinien być podłączony do dodatniego bieguna akumulatora lub do odpowiedniego punktu zbiorczego, na przykład na rozruszniku, w zależności od specyfiki danego pojazdu. Czystość i solidność połączenia są tu niezwykle ważne, aby zminimalizować spadki napięcia i zapewnić efektywne ładowanie.

Krok 3: Podłączenie przewodu wzbudzenia (D+) do kontrolki ładowania

Kolejnym krokiem jest podłączenie cieńszego przewodu D+. Pamiętaj, że prowadzi on do kontrolki ładowania na desce rozdzielczej. To połączenie jest niezbędne dla procesu wzbudzenia alternatora i prawidłowego działania kontrolki. W niektórych systemach może być wymagany dodatkowy rezystor szeregowo z kontrolką, jeśli jej moc jest zbyt niska. Upewnij się, że połączenie jest pewne.

Krok 4: Zapewnienie solidnego połączenia z masą

Nie zapominaj o masie! Obudowa alternatora musi mieć doskonały kontakt z masą pojazdu, co zazwyczaj zapewnia przykręcenie go do bloku silnika. Sprawdź dokładnie czystość powierzchni styku i brak korozji. W niektórych przypadkach, jeśli montaż nie gwarantuje wystarczającego styku metal-metal, może być konieczne poprowadzenie dodatkowego przewodu masowego.

Graficzne schematy podłączenia – od klasyki po nowoczesne systemy

Wizualne przedstawienie różnych konfiguracji podłączenia alternatora pomoże lepiej zrozumieć omawiane zagadnienia. Poniżej znajdują się opisy typowych schematów, które oddają istotę połączeń, choć mogą być uproszczone.

Schemat 1: Typowy alternator z wbudowanym regulatorem (np. Bosch, Valeo)

Jest to najczęściej spotykana konfiguracja. Alternator z wbudowanym regulatorem napięcia oznacza, że regulator jest integralną częścią samego alternatora. Upraszcza to okablowanie do podstawowych zacisków: B+ i D+, a czasem również W. Takie rozwiązania stosują popularni producenci jak Bosch czy Valeo.

Schemat 2: Alternator z wyjściem na obrotomierz (zacisk W)

Ten schemat uwzględnia dodatkowo zacisk W, który jest podłączony do obrotomierza. Jest to typowe rozwiązanie dla starszych pojazdów, szczególnie z silnikami Diesla, gdzie sygnał obrotów z alternatora był standardem. Pozwala to na precyzyjne wskazania obrotów silnika.

Schemat 3: Różnice w podłączeniu alternatora z regulatorem zewnętrznym (starsze pojazdy)

W starszych pojazdach stosowano alternatory z zewnętrznym regulatorem napięcia. Był to osobny element, co komplikowało schemat podłączenia. Wymagało to dodatkowych przewodów łączących alternator z regulatorem i akumulatorem, co czyniło instalację bardziej złożoną niż w przypadku nowoczesnych, zintegrowanych rozwiązań.

Najczęstsze błędy przy montażu i jak ich uniknąć

Świadomość typowych błędów popełnianych podczas montażu alternatora jest kluczowa dla bezpieczeństwa i prawidłowego działania całego układu elektrycznego. Oto najczęstsze pułapki:

Pomyłka nr 1: Zamiana przewodów B+ i D+ – co może się stać?

Zamiana przewodów B+ i D+ to częsty błąd, który może doprowadzić do uszkodzenia regulatora napięcia w alternatorze, przepalenia kontrolki ładowania, a nawet uszkodzenia innych elementów instalacji elektrycznej. Zwróć uwagę na grubość przewodów B+ jest zawsze znacznie grubszy, co powinno pomóc w uniknięciu tej pomyłki.

Pomyłka nr 2: Słabe lub skorodowane połączenie masowe

Jak już wspomniano, słabe połączenie masowe to częsta przyczyna problemów z ładowaniem. Prowadzi to do niestabilnego ładowania, spadków napięcia, przegrzewania się przewodów i w konsekwencji do awarii alternatora lub akumulatora. Regularnie czyść punkty styku i używaj odpowiednich złączy, aby zapewnić najlepszy kontakt.

Pomyłka nr 3: Praca przy podłączonym akumulatorze – ryzyko zwarcia

Ponownie podkreślamy: praca przy podłączonym akumulatorze jest skrajnie niebezpieczna. Przypadkowe dotknięcie metalowych części pojazdu kluczem lub narzędziem może spowodować zwarcie, iskrzenie, uszkodzenie akumulatora, alternatora, a nawet doprowadzić do poważnych poparzeń lub pożaru. Zawsze pamiętaj o odłączeniu ujemnego bieguna akumulatora przed rozpoczęciem pracy.

Diagnostyka po montażu: Jak sprawdzić, czy alternator ładuje poprawnie?

Po zakończeniu montażu alternatora kluczowe jest sprawdzenie, czy układ ładowania działa prawidłowo. Oto praktyczne wskazówki dotyczące diagnostyki.

Test kontrolki ładowania: Co oznacza, gdy świeci, miga lub nie gaśnie?

Kontrolka ładowania na desce rozdzielczej to pierwszy wskaźnik prawidłowego działania. Powinna ona świecić po włączeniu zapłonu i zgasnąć natychmiast po uruchomieniu silnika. Co oznacza, gdy kontrolka zachowuje się inaczej?

• Świeci się po uruchomieniu silnika: Sygnalizuje brak ładowania lub poważną awarię układu.
• Miga podczas jazdy: Może oznaczać niestabilne ładowanie lub luźne połączenie.
• Nie świeci się wcale po włączeniu zapłonu: Może wskazywać na przepaloną żarówkę kontrolki lub problem z obwodem wzbudzenia.

Przeczytaj również: Jak prawidłowo zamontować alternator w C 330 – uniknij błędów i oszczędź czas

Pomiar napięcia multimetrem: Jakie wartości są prawidłowe na biegu jałowym i pod obciążeniem?

Aby dokładnie sprawdzić działanie układu, należy zmierzyć napięcie ładowania za pomocą multimetru. Prawidłowe napięcie ładowania w instalacji samochodowej powinno mieścić się w zakresie od 13,8 V do 14,5 V. Przeprowadź pomiar na biegu jałowym (bez obciążenia), a następnie pod obciążeniem (np. po włączeniu świateł, radia, dmuchawy). Upewnij się, że alternator utrzymuje stabilne napięcie w różnych warunkach pracy.
