Zbuduj wzmacniacz 12V DIY: Praktyczny przewodnik krok po kroku

Zbudowanie własnego wzmacniacza audio zasilanego napięciem 12V to projekt, który wciąż cieszy się ogromną popularnością wśród entuzjastów elektroniki. To nie tylko satysfakcjonujące wyzwanie techniczne, ale także praktyczne rozwiązanie dla wielu zastosowań. Niezależnie od tego, czy chcesz wzmocnić dźwięk w swoim samochodzie, stworzyć przenośny system audio, czy zrealizować niestandardowy projekt, własnoręcznie zbudowany wzmacniacz daje Ci pełną kontrolę nad jakością i funkcjonalnością.

Dlaczego budowa własnego wzmacniacza 12V to wciąż świetny pomysł

Dla mnie, jako elektronika z zamiłowania, satysfakcja płynąca z samodzielnego tworzenia jest nieoceniona. Zrozumienie, jak działa każdy element układu, a następnie złożenie go w działającą całość, to doświadczenie, które buduje pewność siebie i pogłębia wiedzę. Własnoręcznie zbudowany wzmacniacz 12V to nie tylko projekt edukacyjny, ale przede wszystkim funkcjonalne urządzenie. Możesz nim zasilić głośniki Bluetooth, stworzyć mocniejszy system audio w samochodzie, a nawet zrealizować najbardziej fantazyjne pomysły na niestandardowe instalacje audio. Często okazuje się, że taki projekt, wykonany z dbałością o szczegóły, oferuje jakość dźwięku przewyższającą tanie, masowo produkowane urządzenia. To daje poczucie kontroli i pewność, że wiesz dokładnie, co znajduje się w sercu Twojego sprzętu audio.

Zanim chwycisz za lutownicę: Kluczowe pojęcia, które musisz znać

Zanim zanurzymy się w świat schematów i lutowania, warto poznać kilka podstawowych pojęć, które ułatwią nam pracę. Sercem większości popularnych projektów wzmacniaczy 12V są układy scalone. Zacznijmy od TDA2003 to prosty i tani układ, idealny dla początkujących, oferujący moc kilku watów. Jeśli potrzebujesz więcej mocy, warto zainteresować się TDA2004 lub TDA2005. Są to podwójne wzmacniacze, które w popularnej konfiguracji mostkowej (BTL - Bridge-Tied Load) pozwalają uzyskać moc około 20W z jednego zasilania 12V. Konfiguracja mostkowa polega na wykorzystaniu dwóch wzmacniaczy do sterowania głośnikiem, co efektywnie podwaja moc wyjściową w porównaniu do pracy jednego kanału. Dla ambitniejszych projektów, gdzie liczy się wysoka moc, doskonałym wyborem jest TDA1562Q. Ten układ posiada wbudowaną pompę ładunku, czyli swoistą przetwornicę napięcia, która chwilowo podnosi napięcie zasilania, umożliwiając osiągnięcie mocy przekraczającej 50W. Jednakże, niezależnie od wybranego układu, kluczowe jest stabilne i "czyste" zasilanie 12V. Zakłócenia z instalacji samochodowej, takie jak "tykanie" kierunkowskazów czy szumy z alternatora, mogą znacząco wpłynąć na jakość dźwięku. Dlatego odpowiednie filtrowanie jest absolutnie fundamentalne. Do pracy potrzebne będą również podstawowe narzędzia: lutownica z precyzyjnym grotem, multimetr do pomiarów, cążki do cięcia przewodów, odsysacz cyny, a także podstawowe komponenty takie jak rezystory, kondensatory, diody, tranzystory, a także płytka uniwersalna lub dedykowana płytka drukowana (PCB).

• Układy scalone serce wzmacniacza: Omów TDA2003, TDA2004/2005 i TDA1562Q, ich charakterystykę i typowe zastosowania.
• Mostkowanie (BTL): Wyjaśnij zasadę działania i korzyści z tej konfiguracji.
• Zasilanie jest kluczem: Podkreśl rolę stabilnego i filtrowanego zasilania 12V, odwołując się do informacji o zakłóceniach z `
  `.

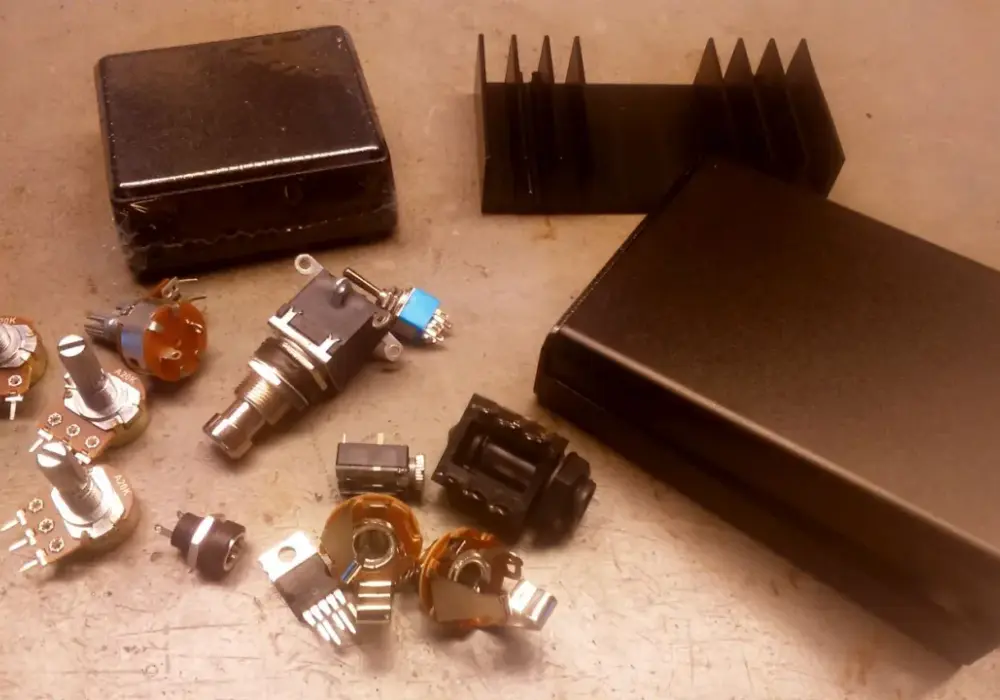

• Niezbędne narzędzia i komponenty: Stwórz listę podstawowych narzędzi i ogólnych kategorii komponentów.

Schemat #1: Ultraprosty wzmacniacz na TDA2003 – idealny na pierwszy raz

Zacznijmy od czegoś naprawdę prostego wzmacniacza opartego na układzie TDA2003. To doskonały wybór na pierwszy projekt DIY, ponieważ schemat jest niezwykle prosty i wymaga minimalnej liczby dodatkowych komponentów. Układ ten działa jako pojedynczy wzmacniacz mocy, generując kilka watów mocy wyjściowej, co jest wystarczające do zasilenia małych głośników przenośnych, jako wzmacniacz słuchawkowy, czy jako element większego projektu wymagającego wstępnego wzmocnienia sygnału.

Analiza schematu

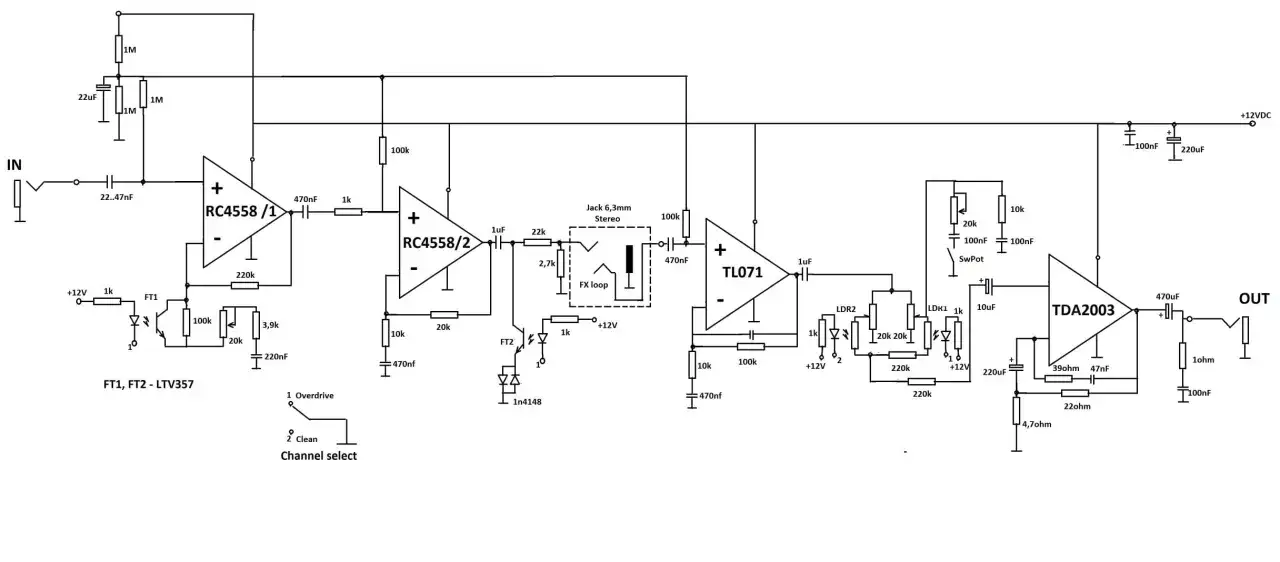

Schemat TDA2003 jest bardzo minimalistyczny. Oprócz samego układu scalonego, potrzebujemy kilku rezystorów i kondensatorów do ustalenia wzmocnienia, filtrowania oraz zabezpieczenia wyjścia. Kondensatory sprzęgające na wejściu i wyjściu zapobiegają przepływowi składowej stałej do kolejnych stopni lub głośnika.

Kompletna lista części (BOM)

Oto przykładowa lista komponentów potrzebnych do budowy wzmacniacza na TDA2003:

• 1x Układ scalony TDA2003
• 1x Kondensator elektrolityczny 100µF/25V (wejście audio)
• 1x Kondensator elektrolityczny 220µF/25V (zasilanie)
• 1x Kondensator ceramiczny 100nF (filtrowanie zasilania)
• 1x Kondensator elektrolityczny 470µF/25V (wyjście audio)
• 1x Rezystor 10Ω
• 1x Rezystor 1kΩ (ustalenie wzmocnienia)
• 1x Dioda prostownicza 1N4001 (zabezpieczenie)
• Radiator do TDA2003
• Płytka drukowana (PCB) lub uniwersalna
• Przewody połączeniowe

Instrukcja montażu krok po kroku

1. Przygotowanie płytki: Jeśli używasz płytki uniwersalnej, zaplanuj rozmieszczenie elementów. W przypadku dedykowanego PCB, upewnij się, że jest czysta. 2. Wlutowanie elementów: Zacznij od najniższych elementów, takich jak rezystory i diody, a następnie przejdź do kondensatorów (zwracając uwagę na polaryzację elektrolitycznych) i na końcu układu scalonego. 3. Montaż radiatora: Nałóż pastę termoprzewodzącą na obudowę TDA2003 i zamocuj go do radiatora. Upewnij się, że połączenie jest stabilne. 4. Połączenia: Podłącz zasilanie (+12V i GND), wejście audio oraz wyjście na głośnik. Sprawdź wszystkie połączenia przed podłączeniem zasilania.

Potencjalna moc i zastosowania

Ten prosty wzmacniacz oferuje moc rzędu 3-5W RMS, w zależności od napięcia zasilania i impedancji obciążenia. Jest idealny do małych głośników, jako wzmacniacz do radia CB, do zasilania głośników w rowerze, czy jako prosty wzmacniacz słuchawkowy podłączony do wyjścia audio komputera.

Schemat #2: Wzmacniacz mostkowy 20W na TDA2005 – więcej mocy do Twojego projektu

Gdy potrzebujesz więcej mocy, konfiguracja mostkowa na układach TDA2005 staje się bardzo atrakcyjnym rozwiązaniem. Jest to popularny wybór w systemach car audio, gdzie ograniczone jest napięcie zasilania, a jednocześnie potrzebna jest większa moc do napędzenia głośników. Wykorzystanie dwóch takich samych układów w konfiguracji mostkowej pozwala uzyskać około 20W mocy RMS, co stanowi znaczący wzrost w porównaniu do prostego układu na TDA2003.

Zrozumieć mostek (BTL)

W konfiguracji mostkowej (BTL) dwa identyczne wzmacniacze pracują równolegle, ale sygnały na ich wejściach są przesunięte w fazie o 180 stopni. Oznacza to, że jeden wzmacniacz wzmacnia sygnał "dodatni", a drugi "ujemny". Głośnik jest podłączony pomiędzy wyjścia obu wzmacniaczy. Dzięki temu napięcie na głośniku jest dwukrotnie większe niż w przypadku pojedynczego wzmacniacza, co przekłada się na czterokrotny wzrost mocy (przy założeniu stałej impedancji).

Prezentacja i omówienie sprawdzonego schematu

Schemat wzmacniacza mostkowego na TDA2005 jest nieco bardziej złożony niż w przypadku pojedynczego układu, ale nadal jest w zasięgu hobbysty. Wymaga dwóch identycznych układów TDA2005, odpowiednio dobranych elementów pasywnych oraz, co bardzo ważne, solidnego radiatora dla obu układów. Należy zwrócić uwagę na prawidłowe podłączenie masy, która jest kluczowa dla stabilnej pracy mostka.

Lista komponentów i rekomendacje

Do budowy wzmacniacza 20W na TDA2005 potrzebne będą:

• 2x Układ scalony TDA2005
• 2x Kondensator elektrolityczny 100µF/25V (wejście audio)
• 2x Kondensator elektrolityczny 220µF/25V (zasilanie)
• 2x Kondensator ceramiczny 100nF (filtrowanie zasilania)
• 2x Kondensator elektrolityczny 470µF/25V (wyjście audio)
• 2x Rezystor 10Ω
• 2x Rezystor 1kΩ (ustalenie wzmocnienia)
• 2x Dioda prostownicza 1N4001 (zabezpieczenie)
• Duży radiator dla obu układów
• Płytka drukowana (PCB) lub uniwersalna
• Przewody połączeniowe

Szczególną uwagę należy zwrócić na jakość kondensatorów elektrolitycznych. Wybieraj kondensatory o niskiej impedancji (Low-ESR), które lepiej radzą sobie z impulsowym poborem prądu przez wzmacniacz.

Praktyczne wskazówki

Podczas montażu układu mostkowego kluczowe jest zachowanie symetrii obu kanałów. Upewnij się, że wszystkie elementy są zamontowane identycznie po obu stronach. Bardzo ważne jest prawidłowe podłączenie masy często stosuje się masę "gwiazdy" lub oddzielne punkty masy dla sygnału i zasilania, aby uniknąć pętli masy. Niezbędne jest również solidne chłodzenie oba układy TDA2005 muszą być dobrze przymocowane do dużego radiatora, ponieważ podczas pracy będą generować sporo ciepła.

Klucz do sukcesu: Jak zaprojektować i zbudować solidny zasilacz?

Nawet najlepszy wzmacniacz nie zagra dobrze, jeśli jego zasilanie będzie słabe. Jakość zasilania 12V jest absolutnie krytyczna dla stabilnej pracy i czystości dźwięku. W przypadku zasilania z akumulatora samochodowego, musimy pamiętać o filtrowaniu zakłóceń pochodzących z instalacji elektrycznej pojazdu. Takie zakłócenia mogą objawiać się jako nieprzyjemne "tykanie" synchronizowane z pracą kierunkowskazów, czy szumy generowane przez alternator. Według danych vwgolf.pl, odpowiednie filtrowanie jest kluczowe dla uzyskania czystego dźwięku w samochodzie. W domu, aby zasilić wzmacniacz 12V, możemy wykorzystać wydajny zasilacz komputerowy ATX. Posiada on odpowiednią moc i stabilne napięcia, choć wymaga odpowiedniego "uruchomienia" (zwarcie zielonego przewodu do masy). Alternatywnie, można zastosować dedykowany zasilacz transformatorowy z prostownikiem i filtrem. W każdym przypadku, kluczową rolę odgrywają kondensatory filtrujące. Ich pojemność, często rzędu 10000µF lub więcej, jest niezbędna do zmagazynowania energii potrzebnej podczas impulsowego poboru prądu przez wzmacniacz. Wybór kondensatorów typu Low-ESR (o niskiej impedancji szeregowej) jest również bardzo ważny, ponieważ pozwalają one na szybsze ładowanie i rozładowywanie, co przekłada się na stabilniejsze napięcie zasilania i czystszy dźwięk.

• Zasilanie z akumulatora: Omów filtrowanie zakłóceń z instalacji samochodowej.
• Zasilanie sieciowe w domu: Wyjaśnij, jak użyć zasilacza ATX lub transformatora.
• Rola kondensatorów filtrujących: Podkreśl znaczenie pojemności i typu (Low-ESR).

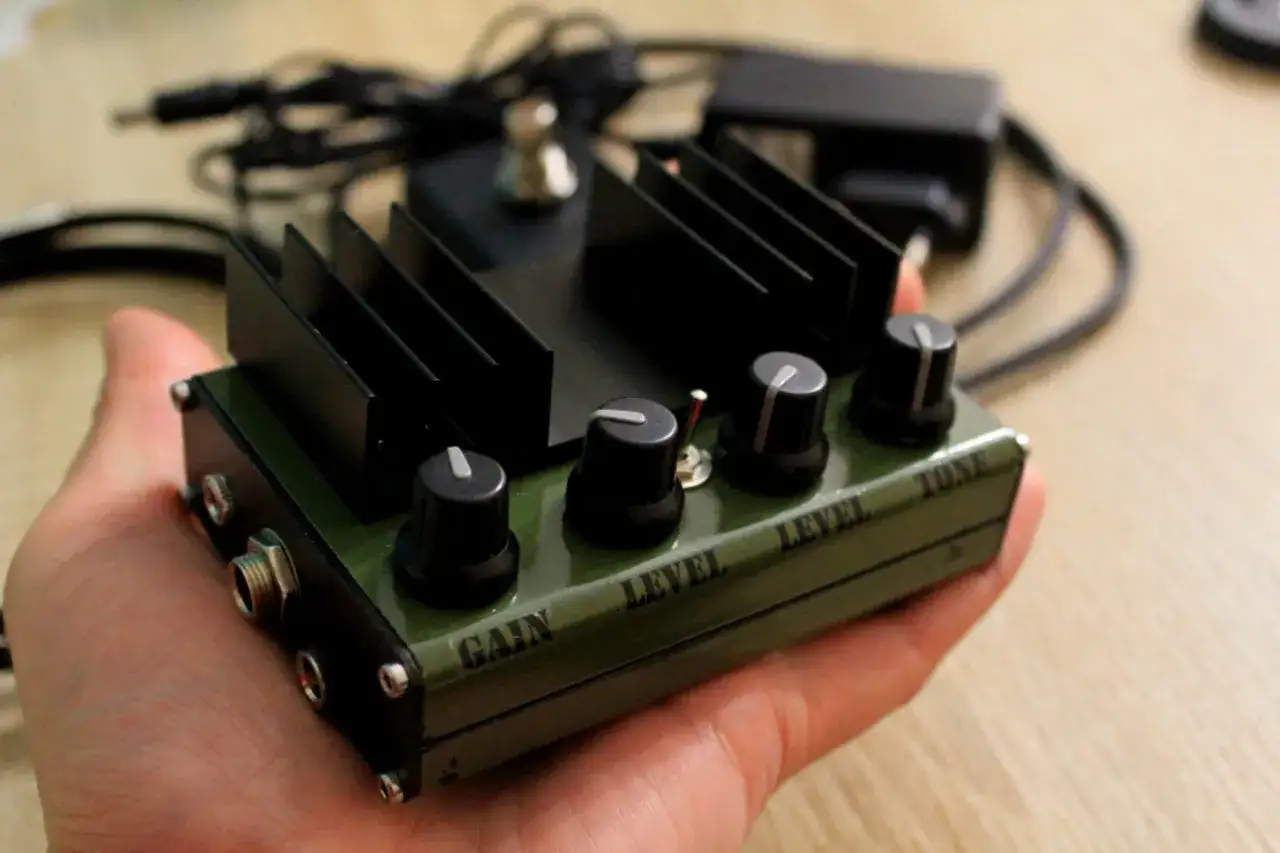

Montaż, obudowa i chłodzenie: Od elektroniki do gotowego urządzenia

Gdy układ jest już zmontowany na płytce, czas na jego finalizację. Montaż układu scalonego na radiatorze to kluczowy etap, zwłaszcza w przypadku mocniejszych wzmacniaczy. Upewnij się, że powierzchnia styku układu i radiatora jest czysta. Nałóż cienką warstwę pasty termoprzewodzącej jej zadaniem jest wypełnienie mikroskopijnych nierówności i zapewnienie maksymalnego przepływu ciepła. Następnie mocno przykręć układ do radiatora. Wybór obudowy również ma znaczenie. Obudowy metalowe zapewniają lepsze ekranowanie przed zakłóceniami elektromagnetycznymi i pomagają w odprowadzaniu ciepła, ale są trudniejsze w obróbce. Obudowy plastikowe są łatwiejsze do modyfikacji, ale mogą gorzej radzić sobie z chłodzeniem i ekranowaniem. Niezwykle ważne jest prawidłowe prowadzenie masy. Unikaj tworzenia "pętli masy", które są częstą przyczyną brzęczenia w głośnikach. Staraj się prowadzić masy sygnałowe i masy zasilania oddzielnie, łącząc je tylko w jednym punkcie zazwyczaj przy źródle zasilania lub na płytce drukowanej.

• Jak prawidłowo zamontować układ scalony na radiatorze: Instrukcje dotyczące montażu i pasty termoprzewodzącej.
• Dobór obudowy: Porównanie obudów metalowych i plastikowych.
• Prowadzenie masy: Wyjaśnienie, jak unikać pętli masy i brzęczenia.

Uruchomienie i rozwiązywanie problemów: Co robić, gdy coś pójdzie nie tak?

Pierwsze uruchomienie to zawsze moment pełen emocji. Zanim podłączysz zasilanie, dokładnie sprawdź wszystkie połączenia, zwłaszcza polaryzację kondensatorów i podłączenie zasilania. Warto też zmierzyć rezystancję między wyjściem głośnikowym a masą powinna być wysoka (impedancja głośnika). Po podłączeniu zasilania, sprawdź napięcia w kluczowych punktach układu za pomocą multimetru.

1. Pierwsze uruchomienie: Procedura bezpieczeństwa i wstępne sprawdzenia.

Jeśli wzmacniacz nie działa lub wydaje niepokojące dźwięki, nie panikuj. Oto najczęstsze problemy i sposoby ich diagnozowania:

• Brak dźwięku: Sprawdź poprawność połączeń wejściowych i wyjściowych. Upewnij się, że głośnik jest sprawny i prawidłowo podłączony. Sprawdź, czy żaden element nie jest uszkodzony (np. przepalony rezystor, zimny lut).
• Słyszalne zakłócenia (brum, szum, piski): Najczęstszym źródłem jest słabe filtrowanie zasilania lub pętle masy. Upewnij się, że kondensatory filtrujące są odpowiedniej pojemności i mają niski ESR. Popraw prowadzenie masy. Czasami zakłócenia mogą pochodzić z samego źródła sygnału.
• Przegrzewanie się układu: Może to oznaczać, że radiator jest za mały, pasta termoprzewodząca została nałożona nieprawidłowo, lub układ jest przeciążony (np. zbyt niska impedancja obciążenia). Rozważ zastosowanie większego radiatora lub lepszej wentylacji.
