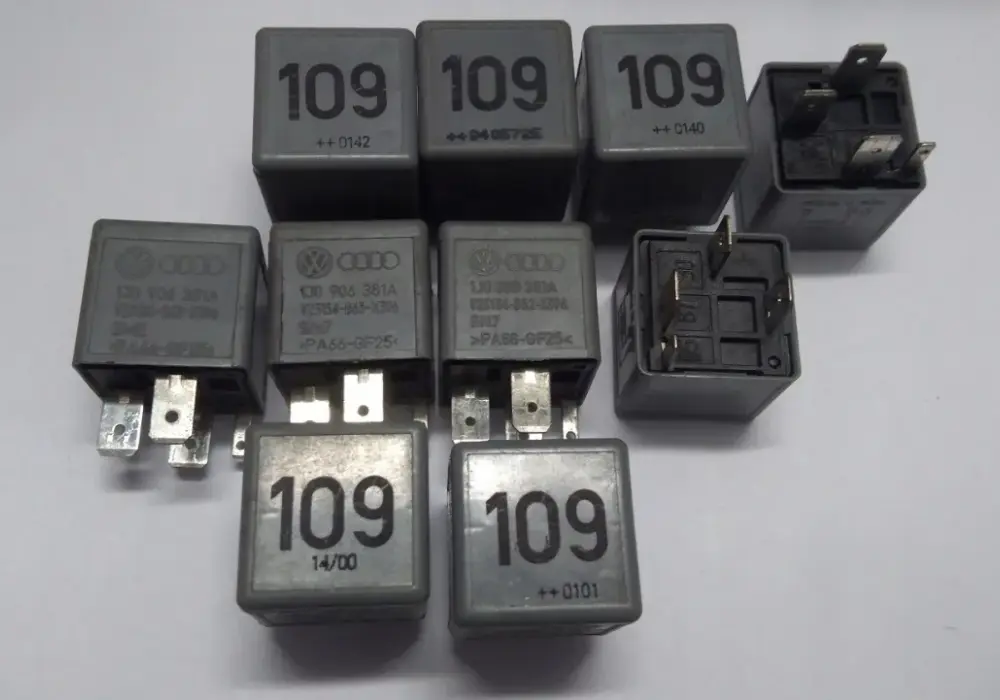

Przekaźnik 109 w VW Sharan, szczególnie w modelach z silnikiem TDI, to niewielki komponent, który odgrywa absolutnie kluczową rolę w prawidłowym funkcjonowaniu Twojego pojazdu. Choć jego rozmiar może sugerować niewielkie znaczenie, w rzeczywistości jest on niczym serce układu zasilania dla mózgu Twojego silnika sterownika ECU (Engine Control Unit). Jego zadaniem jest zapewnienie stabilnego dopływu prądu do komputera sterującego pracą jednostki napędowej natychmiast po przekręceniu kluczyka w stacyjce. Bez niego cały system zarządzania silnikiem po prostu nie działa. Przygotuj się na dogłębne zrozumienie, dlaczego ta mała część jest tak ważna i jak jej awaria może doprowadzić do frustrujących problemów z jazdą.
Przekaźnik 109 w Sharanie – mała część, wielki problem. Dlaczego jest tak ważny?
W Twoim VW Sharanie, szczególnie jeśli pod maską pracuje silnik TDI, przekaźnik 109 jest absolutnie niezbędny. Jest on kluczowym elementem odpowiedzialnym za zasilanie sterownika silnika (ECU). Wyobraź sobie, że ECU to mózg samochodu bez prądu nie może on myśleć ani wydawać poleceń. Głównym zadaniem przekaźnika 109 jest właśnie to: dostarczenie odpowiedniego napięcia do tego "mózgu" w momencie, gdy przekręcasz kluczyk w stacyjce. To on otwiera drogę energii do najważniejszego modułu sterującego pracą silnika, zapewniając jego natychmiastowe uruchomienie i stabilną pracę.
Za co dokładnie odpowiada przekaźnik 109 w Twoim aucie?
Przekaźnik 109 jest odpowiedzialny za dostarczenie stabilnego i nieprzerwanego zasilania do sterownika silnika (ECU). Bez tego zasilania, ECU nie jest w stanie funkcjonować. Oznacza to, że nie może on przetwarzać informacji z licznych czujników rozmieszczonych w samochodzie, ani wysyłać sygnałów sterujących do układów takich jak wtrysk paliwa, zapłon (w silnikach benzynowych) czy sterowanie turbosprężarką. W praktyce, przekaźnik 109 działa jak brama energetyczna, która musi być otwarta, aby kluczowy moduł sterujący mógł otrzymać prąd i rozpocząć swoją pracę.
Dlaczego bez niego sterownik silnika (ECU) odmawia posłuszeństwa?
Sterownik silnika (ECU) działa na podobnej zasadzie jak komputer stacjonarny czy laptop. Potrzebuje stałego dopływu energii elektrycznej, aby móc przetwarzać dane i wykonywać swoje zadania. Jeśli przekaźnik 109 zawiedzie i przestanie dostarczać prąd, ECU po prostu się "wyłącza". Staje się nieaktywny, co uniemożliwia mu odczytywanie danych z czujników, analizowanie ich i wysyłanie poleceń do podzespołów silnika. W efekcie, silnik nie może zostać uruchomiony, a jeśli już pracuje, może nagle zgasnąć, ponieważ jego "mózg" przestał otrzymywać zasilanie.
Jak rozpoznać awarię przekaźnika 109? Najczęstsze objawy, których nie możesz zignorować
Awaria przekaźnika 109 może objawiać się w sposób, który na pierwszy rzut oka może być mylący i wskazywać na inne, bardziej skomplikowane problemy z silnikiem. Dlatego tak ważne jest, aby znać jego specyficzne symptomy. Ignorowanie tych sygnałów może prowadzić do niepotrzebnych kosztów związanych z diagnostyką innych układów. Przyjrzyjmy się najczęstszym objawom, które powinny wzbudzić Twoją czujność.
Auto gaśnie bez ostrzeżenia w trakcie jazdy – czy to wina przekaźnika?
Jednym z najbardziej niepokojących objawów jest nagłe zgaśnięcie silnika podczas jazdy, bez żadnych wcześniejszych sygnałów ostrzegawczych, takich jak szarpanie, nierówna praca czy spadek mocy. Dzieje się tak, ponieważ uszkodzony przekaźnik 109 przestaje dostarczać zasilanie do ECU, które natychmiast traci zdolność sterowania pracą silnika. To nagłe "wyłączenie" mózgu samochodu skutkuje zatrzymaniem jednostki napędowej w ułamku sekundy.
Kluczowy sygnał diagnostyczny: brak kontrolki świec żarowych po przekręceniu kluczyka
Zwróć uwagę na deskę rozdzielczą po przekręceniu kluczyka w stacyjce. W sprawnym samochodzie, szczególnie w dieslu, powinna zapalić się charakterystyczna kontrolka w kształcie spiralki, sygnalizująca pracę świec żarowych. Jeśli ta kontrolka nie pojawia się wcale lub miga w nieprawidłowy sposób, jest to jeden z najbardziej typowych i wiarygodnych sygnałów wskazujących na problem z zasilaniem ECU, a co za tym idzie na awarię przekaźnika 109. ECU nie otrzymuje prądu, więc nie może zainicjować procesu podgrzewania świec żarowych ani prawidłowo komunikować się z deską rozdzielczą.
Silnik kręci, ale nie odpala – frustrujący objaw uszkodzenia "stodziewiątki"
Kolejnym częstym scenariuszem jest sytuacja, gdy po przekręceniu kluczyka rozrusznik działa normalnie, silnik "kręci", ale nie udaje się go uruchomić. Wiele osób w takiej sytuacji zaczyna podejrzewać układ paliwowy, zapłon czy nawet rozrusznik. Jednak w przypadku awarii przekaźnika 109, przyczyną jest właśnie brak zasilania dla ECU. Bez prądu komputer nie może podać paliwa do wtryskiwaczy ani sterować procesem spalania, co skutkuje niemożnością uruchomienia silnika.
Problem z diagnostyką? Brak komunikacji z komputerem jako wskazówka
Jeśli próbujesz zdiagnozować problem za pomocą komputera diagnostycznego (np. VCDS, ODIS), a samochód nie odpowiada na żadne zapytania, może to być cenna wskazówka. W przypadku uszkodzenia przekaźnika 109, sterownik ECU jest całkowicie "offline" z powodu braku zasilania. Nie można się z nim połączyć, ponieważ nie działa. Ten brak komunikacji sam w sobie jest sygnałem, że problem leży w podstawowym zasilaniu komputera sterującego, a przekaźnik 109 jest jednym z głównych podejrzanych.
Tajemnica "zimnych lutów": Co psuje się w przekaźniku 109 i dlaczego?
Kiedy zagłębimy się w przyczyny awarii przekaźnika 109, szybko natrafimy na termin "zimne luty". To właśnie one są najczęściej odpowiedzialne za problemy z tym elementem. Zrozumienie, czym są zimne luty i jak powstają, pomoże nam lepiej pojąć, dlaczego tak często dochodzi do tej usterki.
Jak wahania temperatur i lata eksploatacji niszczą kluczowe połączenia?
Wewnątrz przekaźnika 109 znajduje się płytka drukowana z elementami elektronicznymi, które są ze sobą połączone za pomocą lutowania. Z biegiem czasu, na skutek ciągłych cykli nagrzewania się i chłodzenia przekaźnika podczas pracy silnika, a także w wyniku drgań generowanych przez jazdę, połączenia lutowane mogą ulegać mikropęknięciom. Te mikropęknięcia, zwane "zimnymi lutami", prowadzą do przerw w obwodzie elektrycznym. Według danych Elektroda.pl, najczęstszą przyczyną awarii tego przekaźnika są tak zwane "zimne luty". Powodują one niestabilne połączenie lub całkowity brak przepływu prądu, co skutkuje problemami z zasilaniem ECU.
Czy można temu zapobiec? Profilaktyka i dobre praktyki
Szczerze mówiąc, zapobieganie powstawaniu "zimnych lutów" w przekaźniku 109 jest niezwykle trudne, ponieważ jest to problem wynikający z naturalnego starzenia się materiałów i technologii lutowania stosowanej w przeszłości. Ciągłe zmiany temperatur i drgania są nieuniknione podczas eksploatacji pojazdu. Można by teoretycznie mówić o stosowaniu wysokiej jakości zamienników, które mogą być wykonane z lepszych materiałów, ale nawet one nie są w pełni odporne na upływ czasu. Regularne przeglądy mogą pomóc w szybszym wykryciu problemu, ale nie zapobiegną jego powstawaniu. Jest to po prostu jedna z tych usterek, z którymi trzeba się liczyć w starszych pojazdach.
Gdzie szukać przekaźnika 109 w VW Sharan? Lokalizacja krok po kroku
Zlokalizowanie przekaźnika 109 w Twoim VW Sharanie jest kluczowym etapem w procesie diagnozy i naprawy. Chociaż dokładne umiejscowienie może się nieznacznie różnić w zależności od rocznika i wersji wyposażenia, ogólna zasada pozostaje taka sama. Przygotowałem dla Ciebie prostą instrukcję, która pomoże Ci go odnaleźć.
Demontaż osłon: Jak dostać się do skrzynki przekaźników bez uszkodzeń
Przekaźnik 109 znajduje się w skrzynce z przekaźnikami i bezpiecznikami, która jest zazwyczaj umiejscowiona pod deską rozdzielczą, po stronie kierowcy. Aby się do niej dostać, będziesz musiał zdemontować odpowiednie osłony. Zwykle są one mocowane na zatrzaski lub niewielkie śrubki. Działaj ostrożnie, aby nie uszkodzić plastikowych elementów. Po odkręceniu lub odpięciu osłon, uzyskasz dostęp do panelu z przekaźnikami. Czasami przekaźnik 109 znajduje się w drugim, głębiej schowanym rzędzie, co może wymagać odrobiny cierpliwości.
Identyfikacja przekaźnika na tle innych – na co zwrócić uwagę?

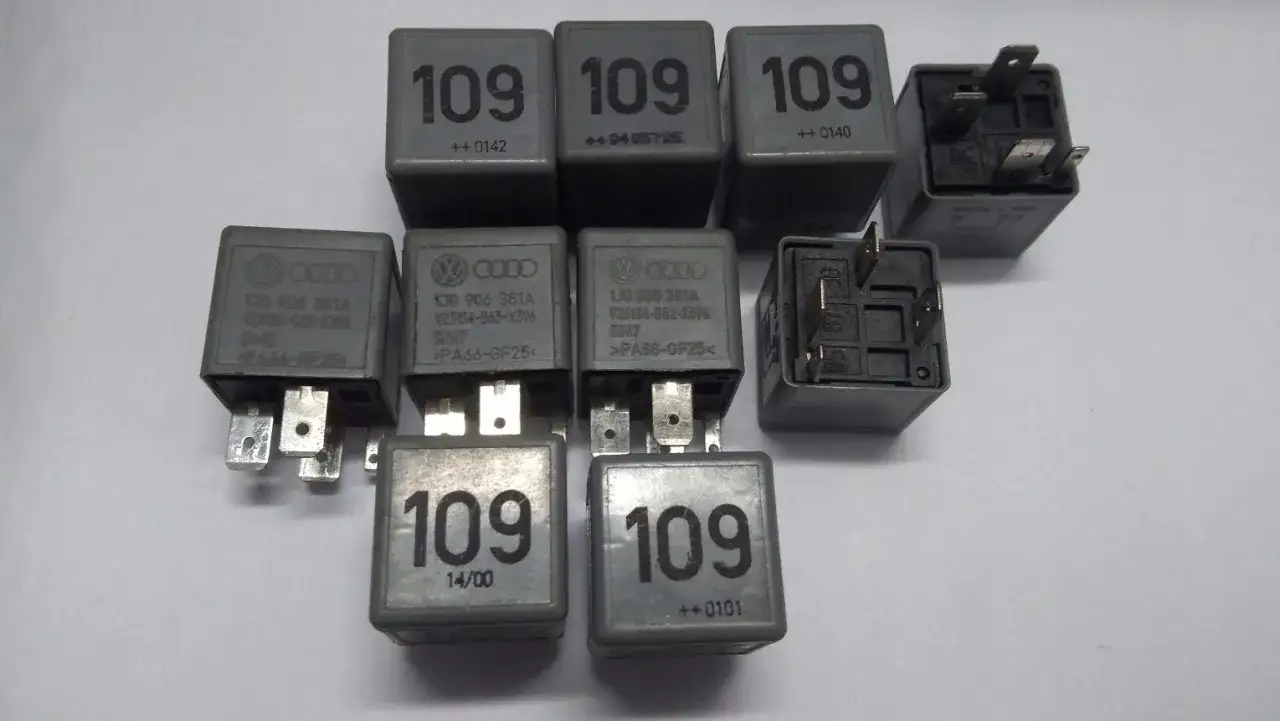

W skrzynce znajdziesz wiele przekaźników o różnych kształtach i kolorach. Kluczem do odnalezienia tego właściwego jest numer wybity na jego obudowie. Szukaj wyraźnie oznaczonego numeru "109". Często przekaźniki te mają charakterystyczny kolor, na przykład żółty lub szary, ale najważniejszym i niezawodnym identyfikatorem jest właśnie numer. Upewnij się, że patrzysz na numer przekaźnika, a nie na numer gniazda w skrzynce.
Naprawa czy wymiana? Co jest bardziej opłacalne i bezpieczniejsze?
Stojąc przed problemem uszkodzonego przekaźnika 109, masz do wyboru dwie główne ścieżki: wymianę na nowy lub próbę naprawy poprzez przelutowanie. Obie metody mają swoje plusy i minusy, a wybór zależy od Twoich umiejętności, dostępnych narzędzi i preferencji.
Wymiana na nowy przekaźnik – szybkie i pewne rozwiązanie dla każdego
Wymiana przekaźnika na nowy jest zdecydowanie najprostszym, najszybszym i najbardziej niezawodnym rozwiązaniem. Jest to opcja idealna dla osób, które nie mają doświadczenia w pracy z elektroniką lub po prostu chcą mieć pewność, że problem zostanie rozwiązany raz na zawsze. Nowy przekaźnik eliminuje ryzyko związane z "zimnymi lutami" i zapewnia długotrwałe, stabilne działanie. Jest to również rozwiązanie zalecane przez większość profesjonalnych mechaników, ponieważ gwarantuje spokój na długi czas.
Naprawa przez lutowanie – opcja dla zaawansowanych majsterkowiczów
Jeśli posiadasz umiejętności manualne i podstawową wiedzę z zakresu elektroniki, możesz rozważyć naprawę przekaźnika poprzez przelutowanie wadliwych styków. Jest to rozwiązanie bardziej ekonomiczne, ponieważ pozwala wykorzystać istniejącą obudowę i elementy. Jednak wymaga to posiadania lutownicy, cyny oraz precyzji. Niewłaściwe przelutowanie może pogorszyć problem lub nawet trwale uszkodzić przekaźnik. Ponadto, nawet po udanej naprawie, nie ma gwarancji, że problem nie powróci w przyszłości, ponieważ reszta połączeń również może być narażona na podobne uszkodzenia.
Praktyczny poradnik: Jak samodzielnie wymienić przekaźnik 109 w Sharanie?
Samodzielna wymiana przekaźnika 109 w VW Sharanie jest zadaniem, które można wykonać w domowych warunkach, nawet bez specjalistycznego sprzętu. Poniżej znajdziesz szczegółowy przewodnik krok po kroku, który przeprowadzi Cię przez cały proces.
Wybór odpowiedniej części – numery seryjne i zamienniki, na które trzeba uważać
Kluczowe jest wybranie odpowiedniego zamiennika. Zawsze sprawdzaj numer seryjny oryginalnego przekaźnika, który wyjmujesz z samochodu. Szukaj części o tym samym numerze lub jego bezpośrednich zamienników. Uważaj na bardzo tanie zamienniki od nieznanych producentów często są one wykonane z gorszych materiałów i mogą szybko ulec awarii, generując kolejne problemy. Najbezpieczniej jest kupować części od renomowanych firm produkujących zamienniki lub w sprawdzonych sklepach motoryzacyjnych. W ostateczności, możesz poszukać oryginalnego przekaźnika w autoryzowanym serwisie.
Wymiana w 5 prostych krokach: od zlokalizowania do uruchomienia silnika
- Odłącz akumulator: Dla Twojego bezpieczeństwa, przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej, odłącz klemę ujemną akumulatora.
- Zdemontuj osłony: Postępuj zgodnie z instrukcją z sekcji "Demontaż osłon", aby uzyskać dostęp do skrzynki z przekaźnikami.
- Zlokalizuj i wyjmij stary przekaźnik: Znajdź przekaźnik z oznaczeniem "109" i delikatnie wyciągnij go z gniazda. Czasami może być potrzebny płaski śrubokręt do podważenia, ale rób to ostrożnie.
- Włóż nowy przekaźnik: W miejsce starego, umieść nowy przekaźnik. Upewnij się, że jest on prawidłowo osadzony w gnieździe, a jego styki wchodzą we właściwe miejsca.
- Zamontuj osłony i podłącz akumulator: Zamontuj z powrotem wszystkie zdjęte osłony, a następnie podłącz klemę ujemną akumulatora.
- Uruchom silnik: Przekręć kluczyk w stacyjce, aby sprawdzić, czy kontrolka świec żarowych zapala się i gaśnie prawidłowo, a następnie spróbuj uruchomić silnik.
Przeczytaj również: Jak naprawić centralny zamek Opel Meriva - uniknij kosztownych napraw
Test po wymianie: Jak upewnić się, że problem został rozwiązany?
Po pomyślnej wymianie przekaźnika 109, kluczowe jest przeprowadzenie krótkiego testu, aby upewnić się, że problem został definitywnie rozwiązany. Po przekręceniu kluczyka, sprawdź, czy kontrolka świec żarowych zapala się i gaśnie w normalny sposób. Następnie spróbuj uruchomić silnik powinien on odpalić bez problemu. Po uruchomieniu, pozwól mu pracować na biegu przez kilka minut, nasłuchując ewentualnych nieprawidłowości. Najlepszym testem jest jednak krótka jazda próbna. Obserwuj, czy silnik nie gaśnie podczas jazdy, czy reaguje prawidłowo na pedał gazu i czy nie pojawiają się żadne inne niepokojące objawy. Jeśli wszystko działa poprawnie, możesz być pewien, że problem z przekaźnikiem 109 został rozwiązany.
