Wymiana wiązki świec żarowych 1.9 TDI: Poradnik DIY

Witaj! Ten artykuł to kompleksowy poradnik dla każdego właściciela samochodu z silnikiem 1.9 TDI, który boryka się z problemami z rozruchem w niskich temperaturach. Dowiesz się, jak samodzielnie zdiagnozować i wymienić wiązkę świec żarowych, oszczędzając czas i pieniądze na wizycie u mechanika.

Dlaczego wiązka świec żarowych w 1.9 TDI to Twój cichy wróg zimą?

Silniki Diesla, a zwłaszcza te starszej generacji jak popularne 1.9 TDI, polegają na odpowiedniej temperaturze w komorze spalania, aby zapewnić prawidłowy rozruch. Kluczową rolę w tym procesie odgrywają świece żarowe. Ich zadaniem jest podgrzanie powietrza w cylindrach do temperatury, która pozwoli na samozapłon wtryśniętego paliwa. Bez tego, zwłaszcza w mroźne dni, rozruch staje się bardzo trudny, a czasem wręcz niemożliwy. Jednak same świece to nie wszystko potrzebują one sprawnego doprowadzenia prądu. I tu na scenę wkracza wiązka świec żarowych, która jest niczym innym jak zestawem przewodów zakończonych specjalnymi konektorami, dostarczającymi prąd do każdej ze świec.

W silnikach 1.9 TDI, jak w wielu innych jednostkach wysokoprężnych, wiązka świec żarowych jest narażona na ekstremalne warunki pracy. Główną przyczyną jej awarii jest naturalne zużycie materiału. Tworzywo, z którego wykonana jest izolacja przewodów i tzw. "fajki" (konektory) łączące się ze świecami, z czasem ulega degradacji pod wpływem ciągłego oddziaływania wysokiej temperatury panującej w komorze silnika oraz nieustannych wibracji. Te dwa czynniki sprawiają, że materiał staje się kruchy, traci elastyczność, a w konsekwencji pęka. Pęknięcia te prowadzą do utraty ciągłości obwodu elektrycznego, co uniemożliwia prawidłowe zasilanie świec prądem.

Rola wiązki w porannym rozruchu co musisz wiedzieć?

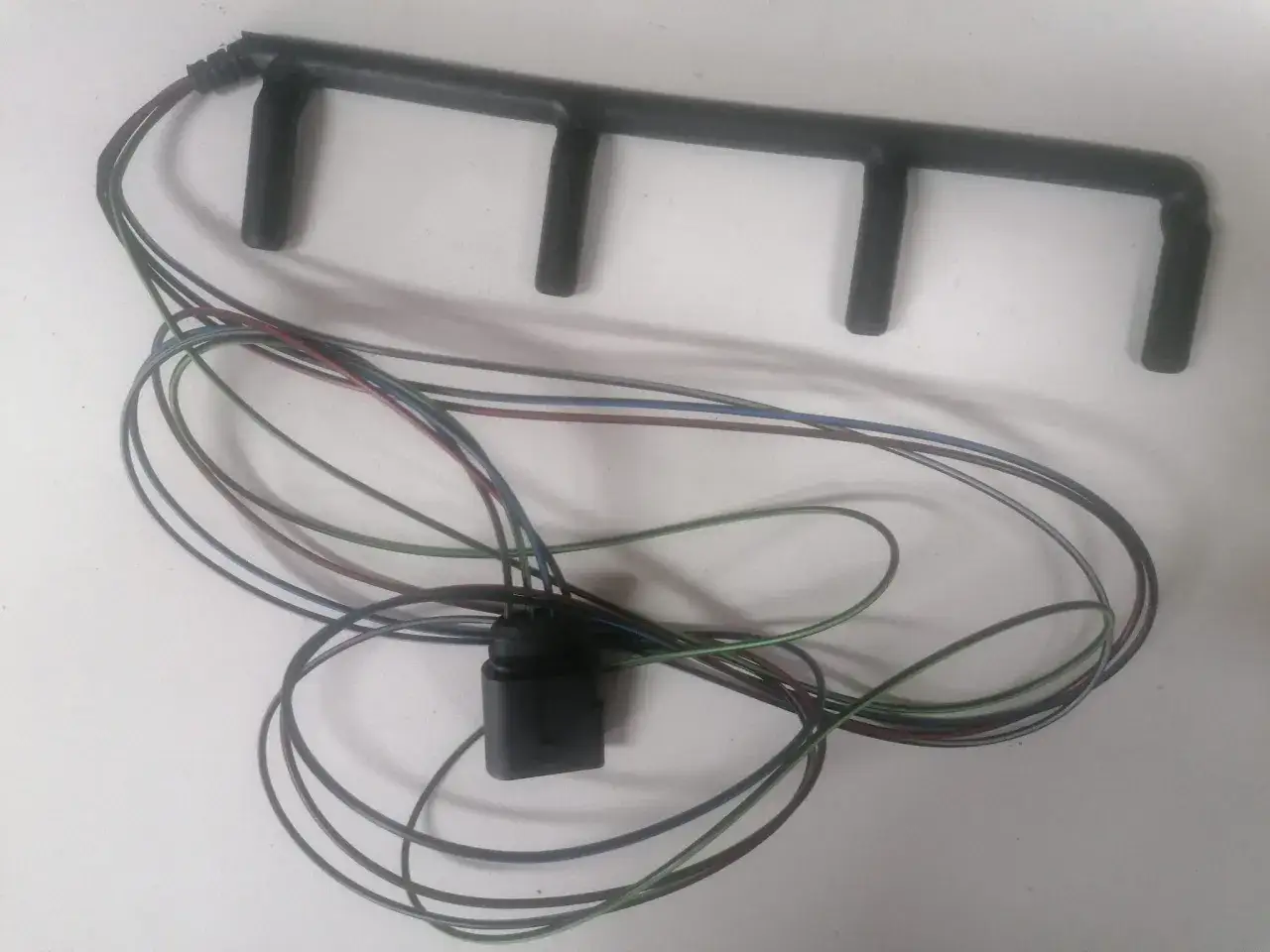

Wiązka świec żarowych to w zasadzie przewody elektryczne, które łączą przekaźnik świec żarowych (lub bezpośrednio zasilanie) z każdą ze świec. Jej zadaniem jest dostarczenie odpowiedniego napięcia i prądu do każdej świecy żarowej w odpowiednim momencie. Świece te nagrzewają się do bardzo wysokiej temperatury, aby rozgrzać powietrze w cylindrach. Jeśli wiązka jest uszkodzona na przykład pęknięty jest przewód lub konektor nie styka prawidłowo prąd nie dotrze do jednej lub kilku świec. Nawet niewielkie uszkodzenie może zakłócić pracę całego systemu, prowadząc do problemów z rozruchem.

Główne przyczyny awarii: wysoka temperatura, wibracje i czas

Środowisko pracy silnika 1.9 TDI jest bezlitosne dla elementów wykonanych z tworzyw sztucznych. Wysoka temperatura generowana przez pracujący silnik, zwłaszcza w okolicy głowicy, gdzie często umiejscowione są świece żarowe, powoduje stopniowe starzenie się i kruszenie izolacji przewodów. Dodatkowo, ciągłe wibracje przenoszone z silnika na jego osprzęt, w tym na wiązkę, prowadzą do mikropęknięć i osłabienia struktury materiału. Z czasem te czynniki kumulują się, prowadząc do całkowitej utraty sprawności wiązki. Jest to po prostu naturalny proces zużycia eksploatacyjnego, który dotyka większość samochodów z odpowiednim przebiegiem.

Czy to na pewno wiązka? Objawy, których nie możesz zignorować

Rozpoznanie problemu z wiązką świec żarowych jest kluczowe, aby szybko zareagować i uniknąć poważniejszych konsekwencji. Na szczęście, objawy uszkodzenia są zazwyczaj dość charakterystyczne i łatwe do zauważenia, jeśli tylko wiemy, czego szukać. Oto lista sygnałów, które powinny wzbudzić Twoją czujność:

• Problem z odpalaniem na zimno pierwszy i najważniejszy sygnał. To najbardziej oczywisty symptom. Jeśli Twój 1.9 TDI zaczyna kręcić rozrusznikiem dłużej niż zwykle, niechętnie "łapie" i odpala dopiero po długim wysiłku, zwłaszcza gdy temperatura na zewnątrz spada poniżej kilku stopni Celsjusza, możesz mieć pewność, że układ żarzenia nie działa optymalnie.
• Telepanie silnikiem i biały dym z wydechu tuż po starcie. Po udanym rozruchu silnik może pracować nierówno, telepać się, a z rury wydechowej może wydobywać się obfity biały lub szarawy dym. Jest to efekt niedopalenia paliwa w cylindrach, które nie zostały wystarczająco dogrzane przez świece żarowe.
• Kontrolka świec żarowych lub "check engine" jakie błędy wskazują na usterkę? Współczesne samochody wyposażone są w systemy diagnostyczne, które potrafią wykryć nieprawidłowości w pracy silnika. Jeśli komputer pokładowy zarejestruje problem z układem żarzenia, może zapalić się kontrolka świec żarowych (czasem migająca) lub kontrolka "check engine". Typowe kody błędów, które mogą pojawić się w sterowniku silnika, to między innymi P0380 (problem z obwodem świec żarowych) lub P17056 (również związany z układem żarzenia).
• Inspekcja wzrokowa: poszukaj pęknięć i uszkodzeń na kablach. Czasami odpowiedź jest na wyciągnięcie ręki. Po otwarciu maski i zlokalizowaniu wiązki świec żarowych, warto dokładnie ją obejrzeć. Szukaj widocznych uszkodzeń fizycznych: pęknięć na izolacji przewodów, twardych, sparciałych "fajek" (konektorów) na świecach, czy śladów przegrzania.

Domowa diagnostyka w 10 minut: jak sprawdzić wiązkę bez wizyty u mechanika?

Zanim zdecydujesz się na wizytę w warsztacie, warto spróbować samodzielnie zdiagnozować problem. Posiadając podstawowe narzędzia, możesz w kilkanaście minut sprawdzić stan wiązki świec żarowych. Oto prosty sposób, jak to zrobić:

1. Prosty test multimetrem krok po kroku sprawdź napięcie na fajkach. Będziesz potrzebować multimetru. Ustaw go na pomiar napięcia stałego (DC) w zakresie odpowiadającym napięciu w instalacji samochodu (zazwyczaj 20V). Po przekręceniu kluczyka w stacyjce do pozycji, w której normalnie załączają się świece żarowe (nie uruchamiając silnika!), przyłóż jedną sondę multimetru do masy silnika (lub innego pewnego punktu masy), a drugą sondą dotknij kolejno metalowego bolca wewnątrz każdego konektora ("fajki") wiązki. Powinieneś zobaczyć odczyt napięcia zbliżony do napięcia akumulatora (około 11-12V). Jeśli na którymś konektorze napięcia nie ma lub jest ono bardzo niskie, oznacza to problem z doprowadzeniem prądu do tej świecy najprawdopodobniej uszkodzona jest wiązka lub przekaźnik.
2. Na co zwrócić uwagę podczas oględzin starej listwy zasilającej? Poza testem multimetrem, kluczowa jest dokładna inspekcja wizualna. Dokładnie obejrzyj każdy przewód i każdy konektor. Szukaj oznak starzenia: pęknięć, przetarć izolacji, miejsc, gdzie materiał stał się twardy i kruchy. Zwróć uwagę na "fajki" czy nie są popękane, zdeformowane lub zaśniedziałe. Czasem można zauważyć ślady przegrzania w miejscach połączeń.

Wymiana wiązki świec żarowych 1.9 TDI – kompletny poradnik DIY

Jeśli Twoja diagnostyka potwierdziła uszkodzenie wiązki, a Ty czujesz się na siłach, aby samodzielnie przeprowadzić naprawę, ten fragment jest dla Ciebie. Wymiana wiązki świec żarowych w 1.9 TDI jest zadaniem wykonalnym dla większości majsterkowiczów, wymaga jednak precyzji i ostrożności.

Lista niezbędnych narzędzi i części – co przygotować przed pracą?

Zanim przystąpisz do pracy, upewnij się, że masz wszystko, czego potrzebujesz. Przygotuj następujące narzędzia:

• Zestaw kluczy nasadowych (najczęściej potrzebny będzie klucz 10mm lub 13mm do odkręcenia mocowania wiązki lub przekaźnika).
• Wkrętak płaski lub krzyżakowy (do ewentualnego odkręcenia osłon).
• Multimetr (do diagnostyki).
• Preparat do czyszczenia styków elektrycznych.

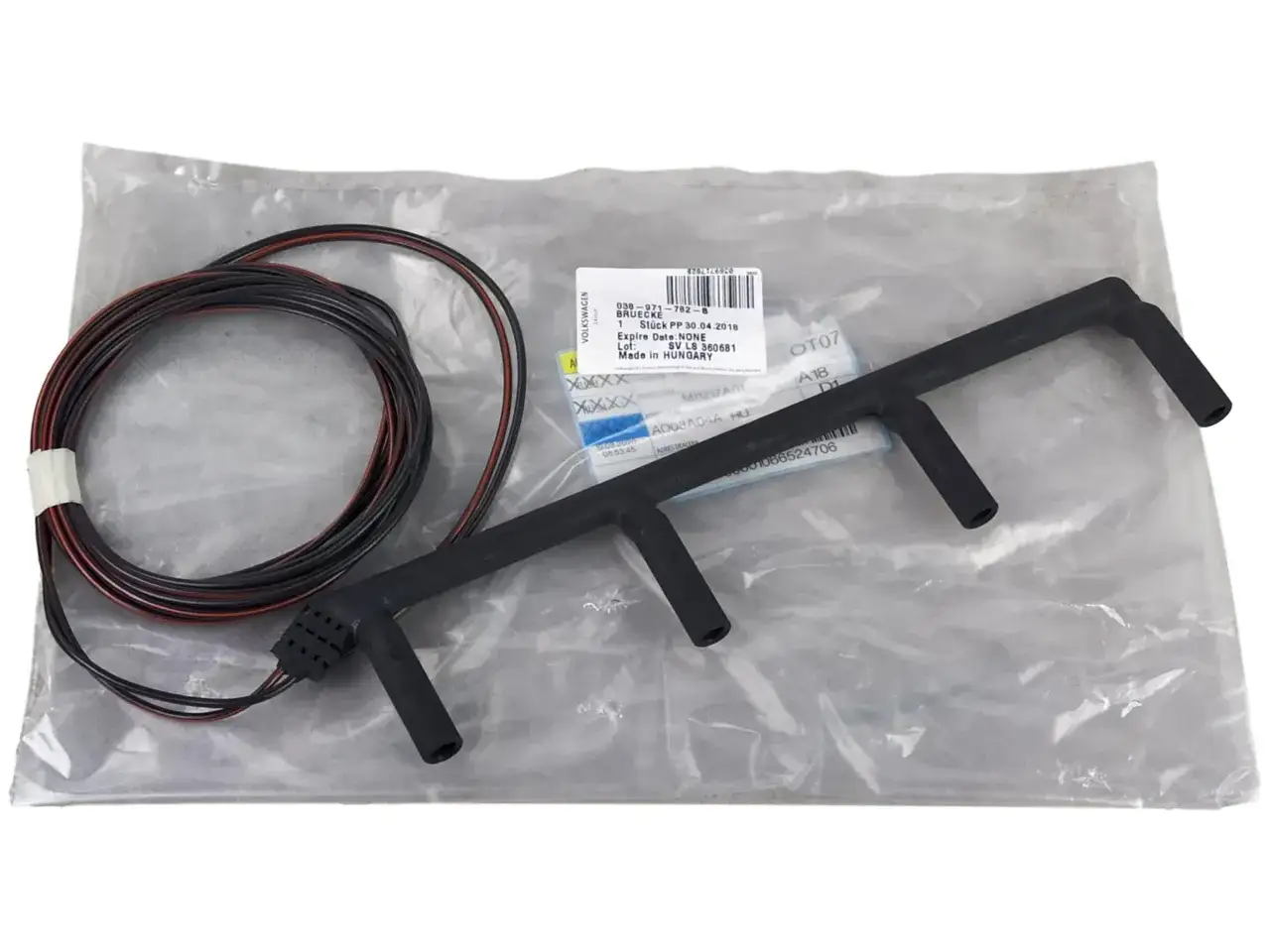

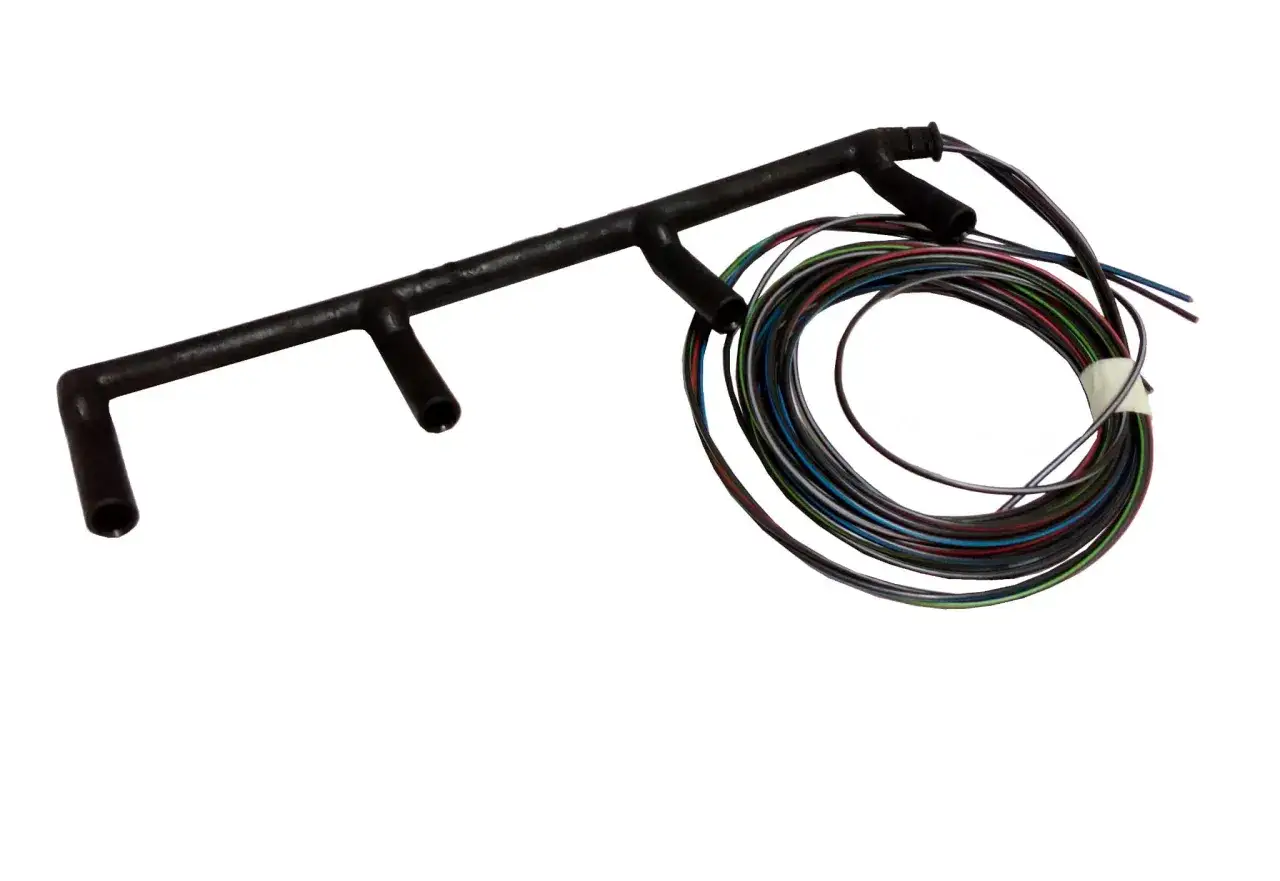

• Nowa wiązka świec żarowych. Dla popularnych silników 1.9 TDI z grupy Volkswagena (np. z kodami silnika BKC, BXE) numer części zamiennej to często 038 971 782 C.
• Opcjonalnie: nowe świece żarowe (jeśli planujesz ich wymianę przy okazji).
• Rękawice ochronne.

Bezpieczeństwo przede wszystkim: przygotowanie auta do naprawy

Krok 1: Lokalizacja i demontaż starej wiązki – uważaj na kruche plastiki!

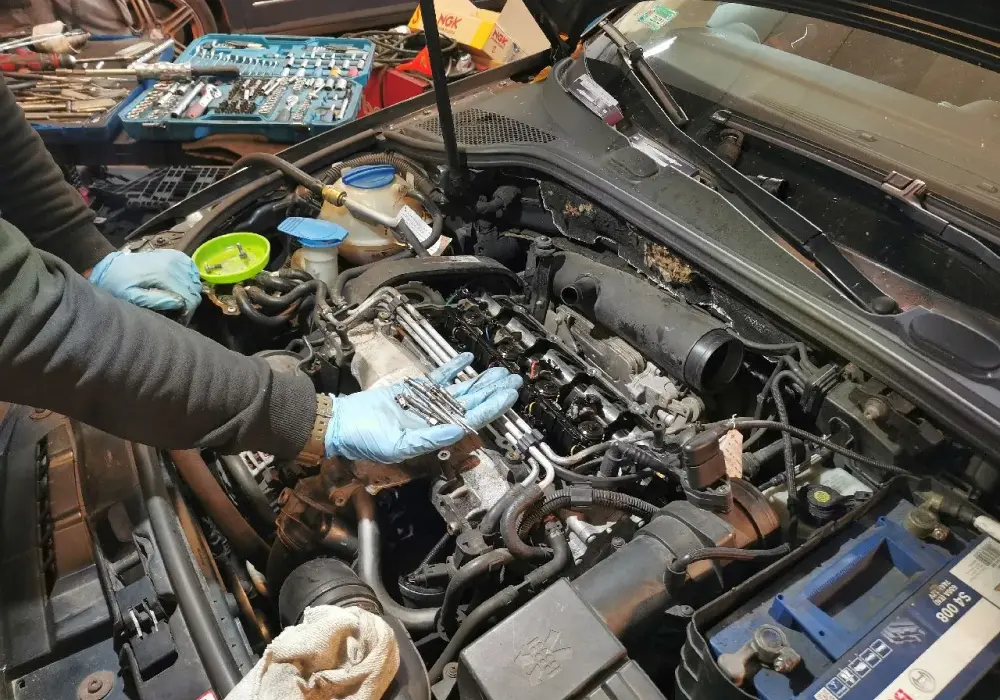

Wiązka świec żarowych w silnikach 1.9 TDI zazwyczaj znajduje się na głowicy silnika, w pobliżu wtryskiwaczy. Jest to krótki przewód łączący wszystkie świece żarowe. Zlokalizuj ją. Następnie, jeśli wiązka jest mocowana do silnika lub przekaźnika, odkręć śruby mocujące. Teraz najważniejszy etap: demontaż konektorów ze świec. Bądź niezwykle delikatny! Stare, wygrzane "fajki" są bardzo kruche i łatwo je po prostu połamać. Delikatnie poruszaj każdym konektorem, próbując go zdjąć. Jeśli stawia opór, nie szarp na siłę. Możesz spróbować delikatnie podważyć go płaskim wkrętakiem lub szczypcami, ale rób to z wyczuciem. Pamiętaj, że uszkodzenie "fajki" często oznacza konieczność wymiany całej świecy.

Krok 2: Czyszczenie gniazd i montaż nowej listwy zasilającej

Zanim podłączysz nową wiązkę, warto oczyścić gniazda świec żarowych. Użyj preparatu do czyszczenia styków i np. patyczka kosmetycznego lub małego pędzelka, aby usunąć nagromadzony brud, nagar czy rdzę. Czyste styki zapewnią lepsze połączenie i zapobiegną przyszłym problemom. Teraz ostrożnie załóż nową wiązkę. Upewnij się, że każdy konektor ("fajka") jest prawidłowo osadzony na świecy żarowej. Powinien być wyczuwalny lekki "klik" lub pewne osadzenie. Nie wciskaj na siłę jeśli konektor nie pasuje, sprawdź, czy jest właściwie skierowany.

Krok 3: Podłączanie wtyczki i finalne sprawdzenie poprawności montażu

Po prawidłowym osadzeniu wszystkich konektorów na świecach, podłącz główną wtyczkę nowej wiązki do instalacji elektrycznej samochodu. Zanim podłączysz akumulator, jeszcze raz wizualnie sprawdź wszystkie połączenia. Upewnij się, że żaden przewód nie jest przygnieciony ani nie dotyka ruchomych części silnika. Po podłączeniu akumulatora, przekręć kluczyk w stacyjce do pozycji zapłonu. Powinieneś zobaczyć, że kontrolka świec żarowych zapala się i po chwili gaśnie. Następnie uruchom silnik. Powinien odpalić płynnie i pracować równo od pierwszych sekund.

Najczęstsze błędy podczas wymiany i jak ich skutecznie unikać

Nawet przy prostych naprawach zdarzają się błędy, które mogą prowadzić do dodatkowych kosztów lub frustracji. Oto najczęstsze pułapki, na które możesz natrafić podczas wymiany wiązki świec żarowych w 1.9 TDI, oraz wskazówki, jak ich unikać:

• Połamane fajki przy demontażu jak sobie z tym poradzić? To chyba najczęstszy problem. Stare konektory są niezwykle kruche. Zasada numer jeden: cierpliwość i delikatność. Jeśli czujesz, że konektor nie chce zejść, nie szarp. Spróbuj go delikatnie poruszać na boki. Czasem pomaga delikatne podgrzanie "fajki" suszarką do włosów (nie palnikiem!), co może sprawić, że plastik stanie się odrobinę bardziej elastyczny. Jeśli jednak dojdzie do złamania, zazwyczaj oznacza to konieczność wymiany świecy żarowej, ponieważ jej gwint może zostać uszkodzony.
• Niewłaściwy dobór części czy tani zamiennik to dobra oszczędność? Rynek oferuje szeroki wybór wiązek, od bardzo tanich zamienników po droższe, markowe lub oryginalne części. Nie oszczędzaj na jakości, jeśli chcesz uniknąć powrotu do problemu za kilka miesięcy. Tanie zamienniki często wykonane są z gorszych materiałów, które szybciej ulegną degradacji. Zalecam wybór części od renomowanych producentów lub oryginalnej, której numer części to 038 971 782 C.
• Pominięcie czyszczenia styków mały błąd, duży problem. Nowa wiązka to nie wszystko. Jeśli styki na świecach żarowych są zaśniedziałe lub pokryte nagarem, nawet najlepsza wiązka nie zapewni idealnego połączenia. Dokładne wyczyszczenie gniazd świec żarowych przed montażem nowej wiązki jest kluczowe dla zapewnienia optymalnego przepływu prądu i długowieczności naprawy.

Wymiana wiązki a świece żarowe – czy warto robić to jednocześnie?

Często pojawia się pytanie: czy przy okazji wymiany wiązki świec żarowych, warto również wymienić same świece? Odpowiedź brzmi: zazwyczaj tak, i to z kilku dobrych powodów.

Kiedy wymiana samych świec nie wystarczy?

Jeśli problemem jest uszkodzona wiązka, która nie dostarcza prądu do świec, to nawet fabrycznie nowe świece żarowe nie będą w stanie prawidłowo działać. W takiej sytuacji wymiana samych świec bez naprawy wiązki nie rozwiąże problemu. Jednakże, jeśli świece są stare i zużyte, a wiązka jest w dobrym stanie, to wymiana samych świec będzie właściwym rozwiązaniem.

Argumenty za kompleksową wymianą: oszczędność czasu i pewność działania

W silnikach 1.9 TDI dostęp do świec żarowych nie zawsze jest łatwy. Często, aby dostać się do nich i je wymienić, trzeba najpierw zdemontować starą wiązkę. Dlatego, jeśli i tak musisz zdjąć wiązkę, aby wymienić świece, warto zrobić to od razu. To pozwala zaoszczędzić czas i uniknąć dwukrotnego demontażu tych samych elementów. Kompleksowa wymiana zarówno wiązki, jak i świec daje pewność, że cały układ żarzenia jest sprawny i zapewni bezproblemowy rozruch silnika przez długi czas. To po prostu najbardziej efektywne i długoterminowe rozwiązanie.

Ile kosztuje wymiana wiązki świec żarowych w 1.9 TDI?

Koszt naprawy może być znaczącym czynnikiem przy podejmowaniu decyzji o samodzielnej naprawie lub zleceniu jej warsztatowi. Oto przybliżone ceny:

Ceny części: oryginał z ASO (038971782C) kontra zamienniki

Cena nowej wiązki świec żarowych może się znacznie różnić. Najtańsze zamienniki można znaleźć już za około 30-50 zł. Jednakże, jeśli zdecydujesz się na oryginalną część kupioną w Autoryzowanej Stacji Obsługi (ASO), musisz liczyć się z wydatkiem rzędu 250-300 zł. Numer części, na który warto zwrócić uwagę, to 038 971 782 C.

Przeczytaj również: Jaki prąd daje alternator i jak wpływa na działanie pojazdu

Koszt robocizny w warsztacie – kiedy warto zlecić to specjaliście?

Jeśli nie czujesz się pewnie, nie masz odpowiednich narzędzi, brakuje Ci czasu lub po prostu wolisz powierzyć to zadanie profesjonalistom, koszt robocizny w warsztacie samochodowym za wymianę wiązki świec żarowych w silniku 1.9 TDI wynosi zazwyczaj od 100 do 200 zł. Warto zlecić to specjaliście, jeśli:

• Nie masz doświadczenia w mechanice samochodowej.
• Nie posiadasz niezbędnych narzędzi.
• Obawiasz się uszkodzenia innych elementów silnika.
• Połamiesz stare konektory i nie wiesz, jak wymienić świece.
• Nie masz czasu na samodzielną naprawę.
