Wymiana radia w Volkswagenie Golfie 5 może wydawać się prostym zadaniem, ale często staje się źródłem frustracji dla początkujących. Zrozumienie specyfiki złącza Quadlock i roli, jaką odgrywa w nim magistrala CAN, jest kluczowe do prawidłowego podłączenia nowego urządzenia i uniknięcia typowych problemów. Ten przewodnik pomoże Ci krok po kroku przejść przez proces instalacji, wyjaśniając wszystkie techniczne aspekty i oferując rozwiązania najczęstszych trudności.
Dlaczego wymiana radia w Golfie 5 jest bardziej złożona, niż myślisz? Wprowadzenie do złącza Quadlock i magistrali CAN
W przeciwieństwie do starszych modeli samochodów, gdzie wymiana radia sprowadzała się zazwyczaj do podłączenia kilku przewodów w standardowej kostce ISO, Golf 5 stawia przed nami nieco większe wyzwanie. Zastosowanie bardziej zaawansowanych technologii komunikacyjnych i integracyjnych sprawia, że samo "wypięcie i wpięcie" nie wystarczy. Kluczowe jest zrozumienie, jak nowe radio będzie współpracować z resztą systemów w aucie.
Choć może się to wydawać skomplikowane, wiedza o tym, jak działają poszczególne elementy, pozwoli Ci samodzielnie poradzić sobie z instalacją i cieszyć się nowym systemem audio bez nieprzyjemnych niespodzianek. Przygotuj się na podróż do świata elektryki samochodowej, która wcale nie musi być przerażająca.
Koniec ery ISO: Czym jest złącze Quadlock i dlaczego VW je zastosował?
Volkswagen Golf 5, podobnie jak wiele innych modeli grupy VAG z tego okresu, porzucił tradycyjne złącza ISO na rzecz bardziej zintegrowanego systemu zwanego Quadlock. Jest to rodzaj uniwersalnego złącza, które w jednej, kompaktowej wtyczce łączy wszystkie niezbędne przewody: zasilające, masowe, sygnały głośnikowe, a także linie komunikacyjne, takie jak magistrala CAN. Taka integracja pozwoliła producentowi na uproszczenie okablowania w samochodzie i lepsze zarządzanie funkcjami elektronicznymi. Zamiast wielu oddzielnych wtyczek, mamy jedną, która obsługuje wszystko od podstawowego zasilania po zaawansowane funkcje multimedialne i komunikacyjne.
Mózg elektroniki Twojego auta: Rola magistrali CAN w komunikacji z radiem
Magistrala CAN, czyli Controller Area Network, to rodzaj cyfrowej sieci komunikacyjnej, która pozwala różnym modułom elektronicznym w samochodzie na "rozmawianie" ze sobą. W kontekście radia w Golfie 5, magistrala CAN odgrywa kluczową rolę. To dzięki niej radio wie, kiedy włączyć się i wyłączyć razem z zapłonem, dostosowuje swoją jasność podświetlenia do oświetlenia deski rozdzielczej, a nawet pozwala na sterowanie jego funkcjami za pomocą przycisków na kierownicy wielofunkcyjnej. Bez prawidłowego połączenia z magistralą CAN, nowe radio może nie działać w pełni lub wcale, ignorując sygnały wysyłane przez komputer pokładowy.
Oryginalne vs. nieoryginalne radio: Kluczowe różnice w podłączeniu, o których musisz wiedzieć
Fabryczne radio Volkswagena jest zaprojektowane tak, aby doskonale współpracować z systemem CAN-BUS samochodu. Kiedy decydujemy się na montaż radia z rynku wtórnego (tzw. aftermarketowego), często mamy do czynienia z urządzeniami uniwersalnymi, które nie posiadają wbudowanego dekodera CAN. To właśnie tutaj pojawia się główny problem: uniwersalne radio oczekuje prostych sygnałów analogowych (np. "+12V po stacyjce"), podczas gdy Golf 5 komunikuje te informacje cyfrowo poprzez magistralę CAN. Niezrozumienie tej różnicy prowadzi do najczęstszych problemów, takich jak brak zasilania po wyłączeniu zapłonu czy rozładowywanie akumulatora.

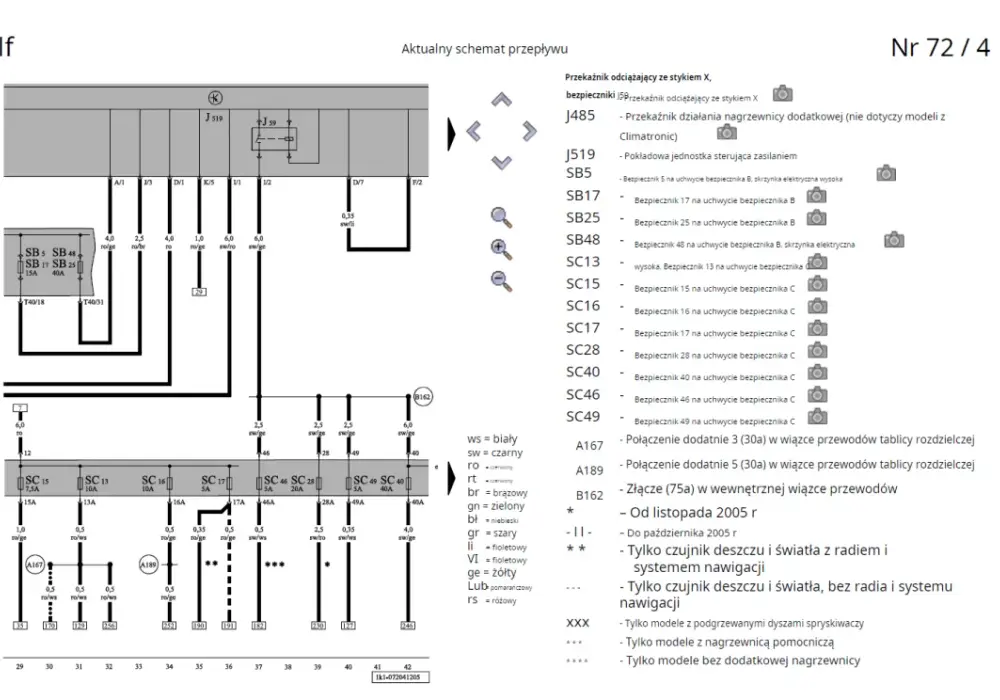

Schemat kostki radia Golf 5 krok po kroku: Pełny opis pinów złącza Quadlock
Zrozumienie, który przewód odpowiada za jaką funkcję, jest absolutnie fundamentalne. Złącze Quadlock w Golfie 5 jest podzielone na kilka sekcji, z których każda odpowiada za inny zestaw sygnałów. Skupmy się na najważniejszych, które będą potrzebne do poprawnego działania nowego radia.
Sekcja A (zasilanie i CAN): Identyfikacja kluczowych przewodów – stały plus, masa i komunikacja
W głównej części złącza Quadlock, często określanej jako sekcja A, znajdują się przewody odpowiedzialne za zasilanie i komunikację. Kluczowe dla nas będą:
- Pin 15: Stałe zasilanie +12V (B+) ten przewód dostarcza stałe napięcie, które podtrzymuje pamięć radia (np. zapamiętane stacje radiowe, ustawienia equalizera) nawet po wyłączeniu zapłonu.
- Pin 12: Masa (GND) jest to uziemienie, niezbędne do prawidłowego działania całego układu elektrycznego radia.
- Pin 9: CAN-H (High) jedna z dwóch linii magistrali CAN, odpowiedzialna za przesyłanie danych.
- Pin 10: CAN-L (Low) druga linia magistrali CAN, która współpracuje z CAN-H, zapewniając niezawodną komunikację.
Poprawne zidentyfikowanie i podłączenie tych przewodów jest absolutnie kluczowe. Błędy w tym obszarze mogą prowadzić do braku zasilania, problemów z pamięcią lub całkowitego braku komunikacji z samochodem.
Sekcja B (głośniki): Jak poprawnie zidentyfikować przewody głośnikowe dla każdego kanału?
Sekcja B złącza Quadlock zazwyczaj zawiera przewody odpowiedzialne za wyjścia audio do głośników. Standardowo są one pogrupowane według kanałów: przedni lewy, przedni prawy, tylny lewy, tylny prawy. Każdy kanał ma dwa przewody: jeden sygnałowy (+) i jeden masowy (-). Choć kolory przewodów mogą się różnić w zależności od wersji wyposażenia, zazwyczaj można rozpoznać pary przypisane do konkretnych głośników. Na przykład, przewody dla przedniego lewego głośnika mogą być w kolorze zielonym (zielony/fioletowy dla + i zielony/czarny dla -). Prawidłowe podłączenie tych przewodów do odpowiednich wyjść w nowym radiu zapewni dźwięk ze wszystkich głośników.
Sekcja C i D (wejścia/wyjścia dodatkowe): Co oznaczają piny od zmieniarki, telefonu i AUX?
Pozostałe sekcje złącza Quadlock, często oznaczone jako C i D, mogą zawierać piny odpowiedzialne za dodatkowe funkcje. Mogą to być linie sygnałowe dla fabrycznej zmieniarki CD, wejścia audio dla zewnętrznych źródeł (AUX), a także sygnały związane z fabrycznym zestawem głośnomówiącym (telefonem). W przypadku instalacji nieoryginalnego radia, które nie obsługuje tych funkcji, piny te zazwyczaj można bezpiecznie zignorować. Jeśli jednak nowe radio posiada wejście AUX lub obsługuje Bluetooth, być może będzie trzeba wykorzystać niektóre z tych przewodów lub dedykowane adaptery.
Jak podłączyć nieoryginalne radio w Golfie 5 i uniknąć typowych problemów?
Montaż radia z rynku wtórnego w Golfie 5 wymaga pewnych adapterów i rozwiązań, aby zapewnić jego prawidłowe działanie. Bez nich, napotkamy na problemy, które mogą zniechęcić nawet najbardziej zdeterminowanego majsterkowicza.
Problem nr 1: Radio nie włącza się po przekręceniu kluczyka – jak znaleźć zasilanie "po stacyjce" (ACC)?
To jeden z najczęstszych problemów. Oryginalne radio w Golfie 5 otrzymuje sygnał włączający (+12V po stacyjce, czyli ACC) cyfrowo przez magistralę CAN. Uniwersalne radia po prostu tego sygnału nie widzą. W efekcie, po przekręceniu kluczyka radio się nie uruchamia. Rozwiązaniem są dwie drogi: pierwsza to zastosowanie specjalnego adaptera CAN-BUS, który "symuluje" obecność sygnału ACC i innych niezbędnych komunikatów. Druga metoda polega na ręcznym poprowadzeniu przewodu zasilającego z obwodu, który jest aktywny tylko po przekręceniu kluczyka. Można to zrobić, podłączając się do skrzynki bezpieczników, wybierając obwód zasilany np. przez zapalniczkę lub radio.
Problem nr 2: Radio rozładowuje akumulator – dlaczego tak się dzieje i jak temu zaradzić?
Jeśli Twoje radio pozostaje aktywne nawet po wyłączeniu zapłonu i wyjęciu kluczyka, oznacza to, że nie otrzymuje sygnału do przejścia w tryb uśpienia. W takim stanie pobiera prąd z akumulatora, co w ciągu kilku dni może doprowadzić do jego całkowitego rozładowania. Problem ten wynika zazwyczaj z nieprawidłowego podłączenia zasilania ACC lub braku prawidłowej komunikacji z magistralą CAN. Tak jak w przypadku problemu z włączaniem, kluczem do rozwiązania jest prawidłowe podłączenie sygnału ACC, najlepiej za pomocą adaptera CAN-BUS, który zapewni poprawne wyłączanie radia wraz z zapłonem.

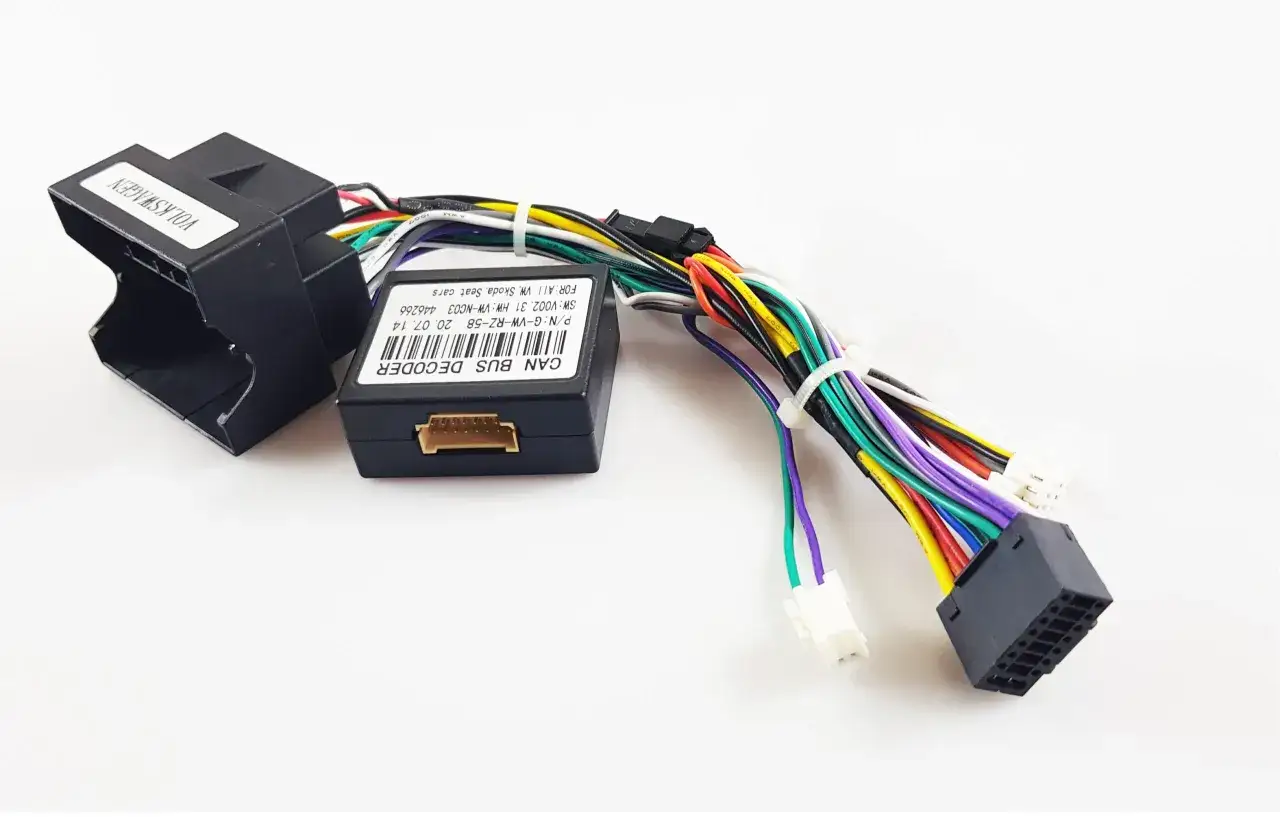

Adapter CAN-BUS: Twój "tłumacz" sygnałów cyfrowych. Kiedy jest niezbędny, a kiedy można go pominąć?
Adapter CAN-BUS, często nazywany też emulatorem CAN, jest niezbędnym elementem w większości instalacji nieoryginalnych radii w Golfie 5. Jego głównym zadaniem jest "przetłumaczenie" cyfrowych komunikatów wysyłanych przez magistralę CAN na proste, analogowe sygnały, które są zrozumiałe dla uniwersalnego radia. Dzięki niemu radio otrzymuje sygnał ACC, sygnał podświetlenia, a często także informacje o sterowaniu z kierownicy. W bardzo rzadkich przypadkach, gdy instalujemy radio, które nie wymaga sygnału ACC (np. z własnym, niezależnym włącznikiem), lub gdy chcemy zrezygnować ze sterowania z kierownicy, możemy rozważyć pominięcie adaptera. Jednak w praktyce, dla pełnej funkcjonalności i uniknięcia problemów z zasilaniem, jest on zazwyczaj konieczny.
Magia czerwonego i żółtego kabla: Prosta sztuczka, która rozwiązuje problem z pamięcią stacji
Kolejnym typowym problemem, szczególnie po zastosowaniu prostego adaptera ISO (jeśli taki jest używany), jest utrata wszystkich ustawień i zapamiętanych stacji radiowych po wyłączeniu zapłonu. Dzieje się tak, gdy przewody odpowiedzialne za stałe zasilanie (+12V B+) i zasilanie po stacyjce (+12V ACC) są zamienione miejscami. Przewód żółty zazwyczaj odpowiada za stałe +12V, a czerwony za +12V po stacyjce. Wiele uniwersalnych adapterów ISO posiada możliwość łatwej zamiany tych dwóch przewodów. Wystarczy rozłączyć złącze, zamienić miejscami przewody żółty i czerwony, a następnie ponownie je połączyć. Po tej prostej modyfikacji radio powinno poprawnie zapisywać ustawienia i pamiętać stacje radiowe.
Niezbędne narzędzia i akcesoria do wymiany radia w Golfie 5
Aby wymiana radia przebiegła sprawnie i bez uszkodzeń, warto zaopatrzyć się w odpowiednie narzędzia i akcesoria. Nie są to skomplikowane urządzenia, ale ich brak może przysporzyć wielu problemów.
Klucze do demontażu (wyjmaki): Jak bezpiecznie wyjąć fabryczne radio bez uszkodzenia deski?
Fabryczne radia w Golfie 5 są zazwyczaj zabezpieczone przed kradzieżą za pomocą specjalnych zatrzasków. Do ich zwolnienia i bezpiecznego wyjęcia radia niezbędne są dedykowane klucze do demontażu, zwane wyjmakami. Są to zazwyczaj dwa cienkie, metalowe płaskowniki, które wkłada się w odpowiednie otwory w przednim panelu radia. Użycie niewłaściwych narzędzi, takich jak śrubokręty, może łatwo porysować lub uszkodzić plastikową ramkę deski rozdzielczej, a nawet sam panel radia. Wyjmaki zapewniają pewne i bezpieczne uwolnienie zatrzasków.

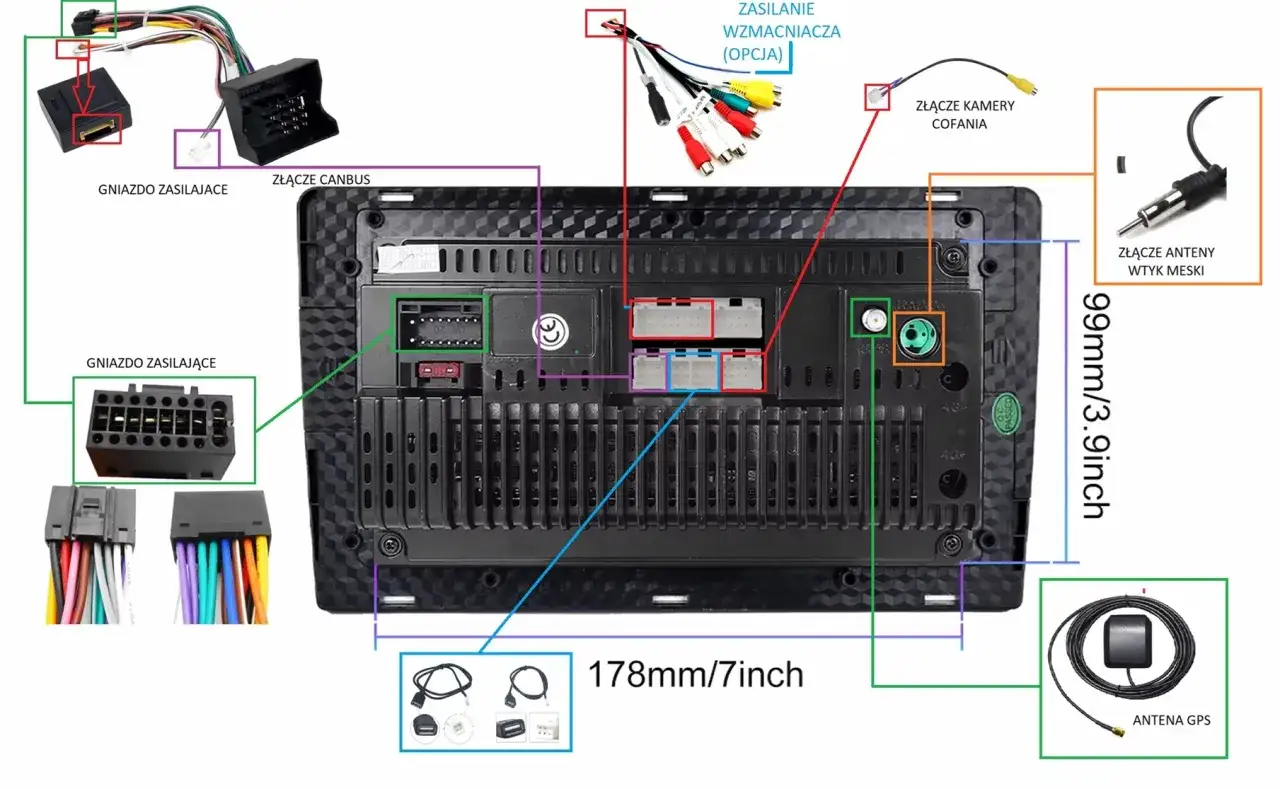

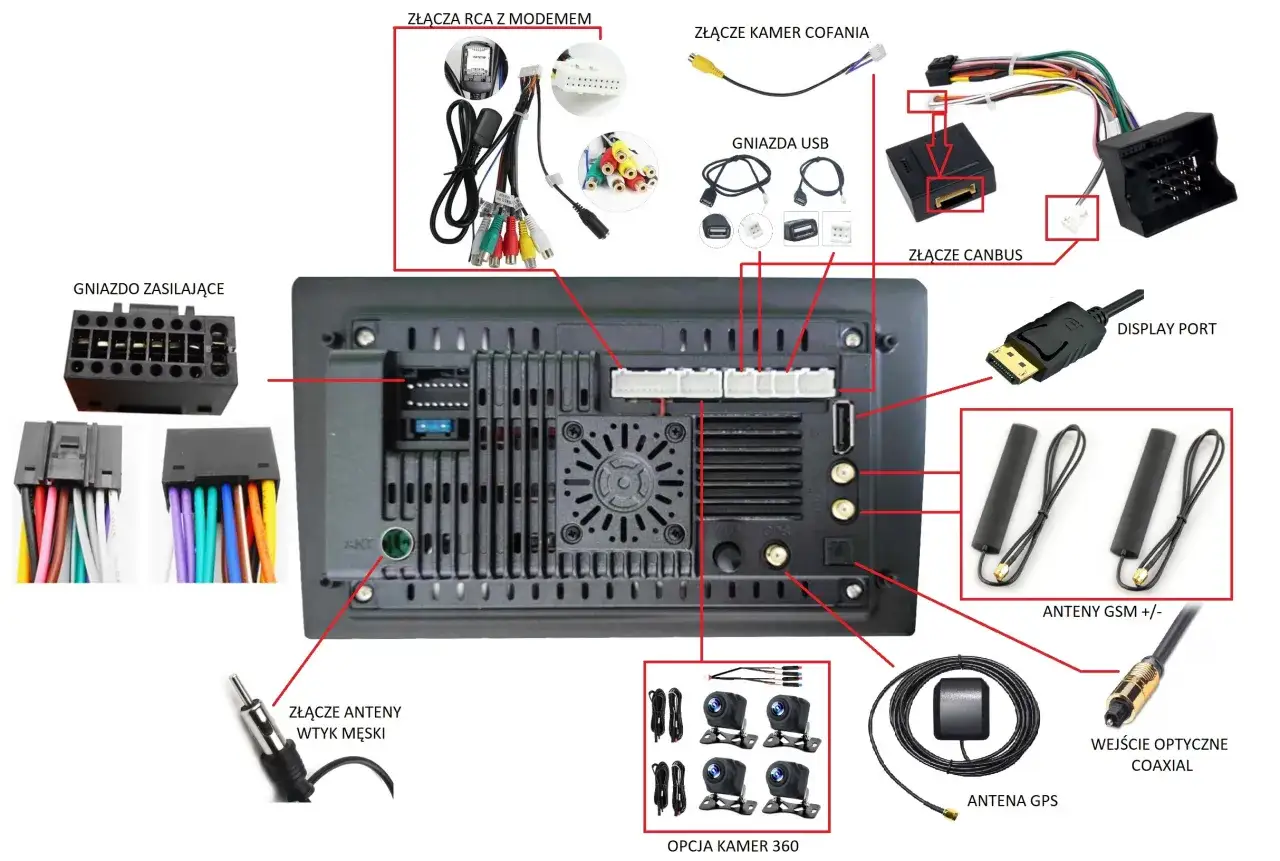

Przejściówki i adaptery: Od Quadlock do ISO, adapter antenowy – co dokładnie będzie Ci potrzebne?
Podczas wymiany radia w Golfie 5, będziesz potrzebować kilku kluczowych adapterów:
- Adapter Quadlock na ISO: Jeśli Twoje nowe radio posiada standardowe złącze ISO, będziesz potrzebować przejściówki, która połączy fabryczne złącze Quadlock z tym standardem.
- Adapter CAN-BUS: Jak już wspomniano, jest to kluczowy element, który zapewni prawidłowe działanie radia po stacyjce i uniknie rozładowywania akumulatora.
- Adapter antenowy: Fabryczna antena w Golfie 5 może wymagać specjalnego adaptera, aby poprawnie współpracować z nowym radiem. Często jest to adapter zasilający wzmacniacz antenowy, który jest niezbędny do prawidłowego odbioru sygnału radiowego.
- Adaptery dodatkowe: W zależności od funkcji nowego radia, możesz potrzebować adapterów do anteny GPS, USB, mikrofonu zewnętrznego, itp.
Dokładne sprawdzenie, jakie złącza posiada Twoje nowe radio i jakie są specyficzne wymagania instalacji w Golfie 5, pozwoli Ci skompletować wszystkie niezbędne akcesoria.
Ramka maskująca 2DIN/1DIN: Jak estetycznie dopasować nowe radio do konsoli środkowej?
Nowe radio, zwłaszcza jeśli jest to model 2DIN (dwukrotnie wyższy od standardowego radia 1DIN), może nie pasować idealnie do otworu w konsoli środkowej Golfa 5. W takich przypadkach niezbędna jest ramka maskująca (montażowa). Jest to plastikowa ramka, która wypełnia ewentualne luki między radiem a otworem w desce rozdzielczej, zapewniając estetyczne i profesjonalne wykończenie instalacji. Ramki te są zazwyczaj dopasowane do konkretnego modelu samochodu i rozmiaru radia, co gwarantuje idealne dopasowanie.
Zaawansowane funkcje: Jak zachować sterowanie z kierownicy i inne fabryczne udogodnienia?
Współczesne radia oferują wiele dodatkowych funkcji, a w przypadku Golfa 5 można zachować wiele z fabrycznych udogodnień, pod warunkiem zastosowania odpowiednich adapterów.
Wybór odpowiedniego modułu sterowania z kierownicy: Na co zwrócić uwagę?
Aby zachować funkcjonalność przycisków na kierownicy wielofunkcyjnej, potrzebny jest specjalny moduł sterowania z kierownicy (często zintegrowany z adapterem CAN-BUS). Ten moduł "tłumaczy" sygnały z przycisków kierownicy na komendy zrozumiałe dla nowego radia. Przy wyborze takiego modułu kluczowe jest sprawdzenie jego kompatybilności zarówno z modelem Twojego radia (np. Alpine, Pioneer, Kenwood), jak i z samochodem (Volkswagen Golf 5). Informacje o kompatybilności zazwyczaj znajdują się w opisie produktu lub na stronie producenta adaptera.
Podłączenie kamery cofania: Skąd wziąć sygnał biegu wstecznego?
Wiele nowoczesnych radii posiada wejście na kamerę cofania. Aby kamera włączała się automatycznie po wrzuceniu biegu wstecznego, radio potrzebuje sygnału aktywującego. Najprostszym sposobem jest podłączenie przewodu wyzwalającego kamery do przewodu lampy cofania. Alternatywnie, jeśli używasz zaawansowanego adaptera CAN-BUS, może on dostarczać sygnał biegu wstecznego bezpośrednio z magistrali CAN, co jest rozwiązaniem bardziej eleganckim i nie wymaga ingerencji w instalację oświetleniową.
Przeczytaj również: Jak łatwo i bezpiecznie wyjąć alternator w Audi A4 B6 – krok po kroku
Aktywacja dodatkowych funkcji: Czy nowe radio może wyświetlać dane z czujników parkowania lub klimatyzacji?
W przypadku niektórych nowszych, bardziej zaawansowanych radii aftermarketowych, które są kompatybilne z magistralą CAN, istnieje możliwość wyświetlania dodatkowych informacji z samochodu. Mogą to być dane z czujników parkowania (OPS), informacje o klimatyzacji, a nawet dane diagnostyczne. Aby to osiągnąć, potrzebne jest radio, które obsługuje te funkcje, oraz odpowiednio skonfigurowany adapter CAN-BUS, który potrafi odczytywać i przekazywać te specyficzne dane z systemu samochodu.
