Ten artykuł to kompleksowy przewodnik dla każdego właściciela Audi A4 B8, który chce zlokalizować moduł Bluetooth w swoim samochodzie. Dowiesz się, gdzie dokładnie znajduje się ta kluczowa część, poznasz typowe problemy z jej działaniem oraz znajdziesz praktyczne wskazówki dotyczące diagnostyki i modernizacji systemu Bluetooth.
Lokalizacja modułu Bluetooth w Audi A4 B8 zależy od systemu multimedialnego
- Moduł Bluetooth często znajduje się pod fotelem pasażera, zwłaszcza w modelach z radiem Concert/Symphony.
- W nowszych systemach MMI 3G High/Plus funkcja Bluetooth jest zintegrowana z jednostką MMI w desce rozdzielczej.
- Typowe problemy to brak połączenia, zawieszanie się systemu lub uszkodzenie modułu przez wilgoć.
- Wiele fabrycznych modułów obsługuje tylko rozmowy (HFP), a nie strumieniowanie muzyki (A2DP).
- Możliwe jest dodanie funkcji A2DP za pomocą adapterów AMI lub zewnętrznych modułów MOST.
- Przy wymianie modułu kluczowe jest dopasowanie numeru OEM i ewentualne kodowanie.
Gdzie dokładnie szukać modułu Bluetooth w Twoim Audi A4 B8?
Lokalizacja modułu Bluetooth w Audi A4 B8 nie jest jednolita i zależy od wersji wyposażenia oraz systemu multimedialnego. Istnieją dwie główne możliwości, które szczegółowo omówimy poniżej.
Scenariusz #1: Moduł ukryty pod fotelem pasażera (najczęstsza lokalizacja)

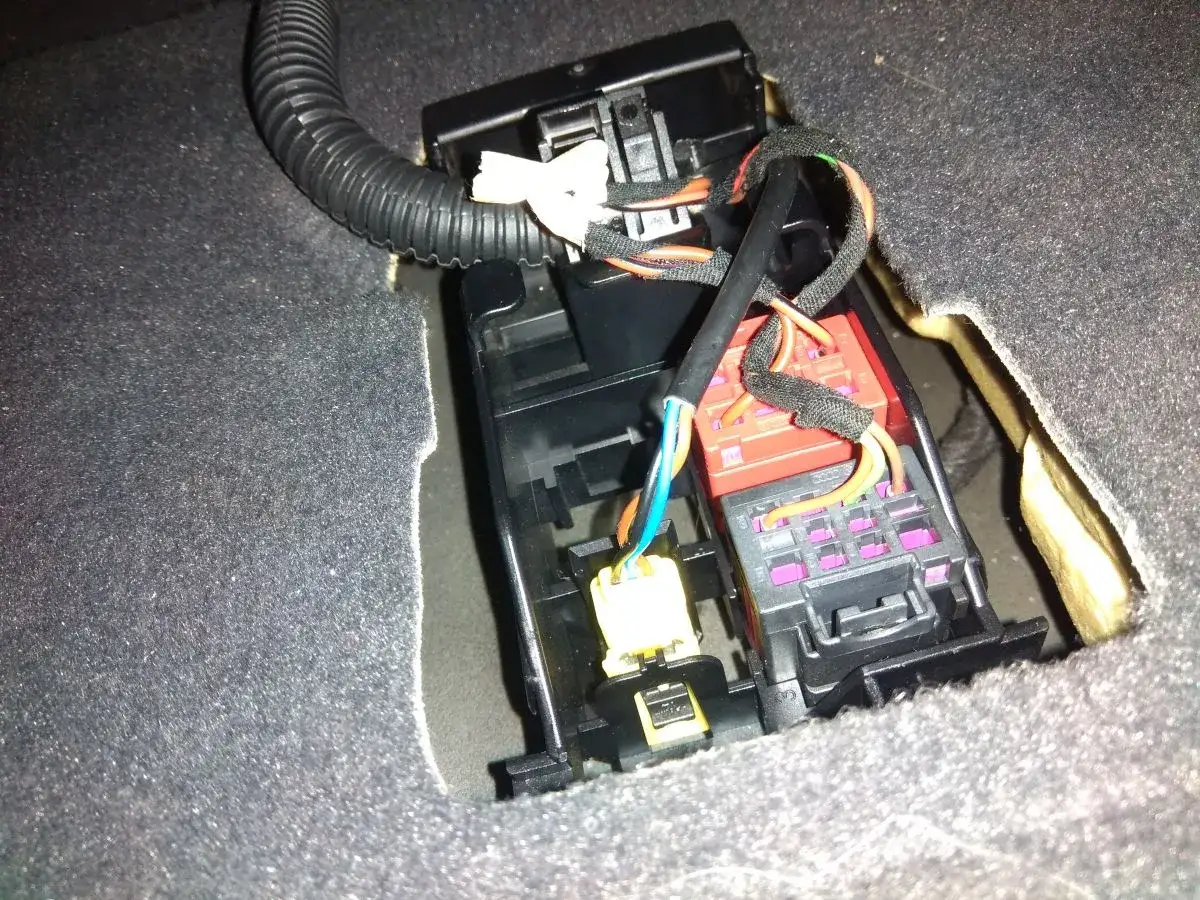

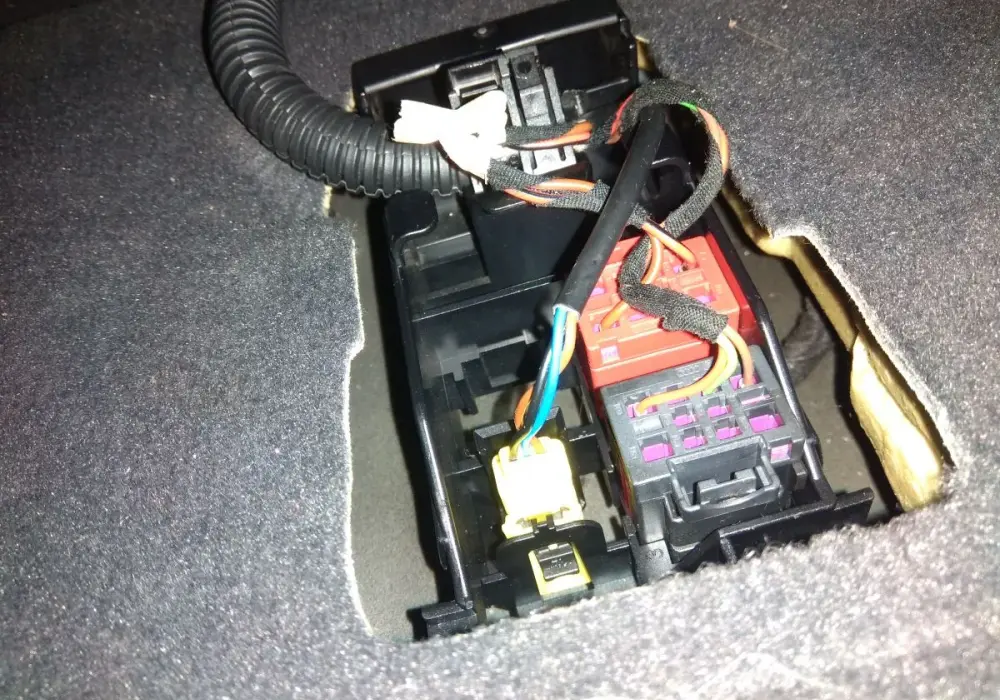

W większości modeli Audi A4 B8, szczególnie tych wyposażonych w fabryczne radio Concert lub Symphony, dedykowany moduł Bluetooth (często oznaczany jako jednostka sterująca telefonem) jest umieszczony pod wykładziną, pod przednim fotelem pasażera. Dostęp do niego wymaga demontażu fotela i podniesienia wykładziny. To właśnie ta lokalizacja sprawia, że moduł jest narażony na wilgoć i zalanie.
Scenariusz #2: Funkcjonalność wbudowana w jednostkę MMI w desce rozdzielczej
W pojazdach z nowszymi systemami nawigacji, takimi jak MMI 3G High lub MMI 3G Plus, funkcja Bluetooth jest zazwyczaj zintegrowana bezpośrednio z główną jednostką sterującą MMI (J794). Ta jednostka znajduje się w konsoli środkowej, za panelem klimatyzacji i napędem CD/DVD. W takim przypadku nie ma oddzielnego modułu Bluetooth pod fotelem, a problemy z łącznością mogą wynikać z samej jednostki MMI lub jej oprogramowania.
Jak szybko sprawdzić, którą wersję posiadasz w swoim aucie?
Aby wstępnie określić prawdopodobną lokalizację modułu, możesz spróbować zidentyfikować swój system multimedialny. Sprawdź wersję oprogramowania MMI w menu serwisowym (często dostępne przez przytrzymanie przycisku SETUP lub CONFIG). Możesz również porównać wygląd panelu sterowania MMI z dostępnymi w internecie zdjęciami różnych wersji systemów. Jeśli masz prostsze radio Concert lub Symphony, szukaj pod fotelem. Jeśli posiadasz rozbudowany system MMI z nawigacją, funkcja Bluetooth jest najprawdopodobniej zintegrowana.
Instrukcja krok po kroku: Jak dostać się do modułu pod fotelem?
Jeśli Twój system multimedialny wskazuje na obecność oddzielnego modułu Bluetooth pod fotelem pasażera, poniższa instrukcja przeprowadzi Cię przez proces bezpiecznego dostępu do niego.
Niezbędne narzędzia – co przygotować przed rozpoczęciem pracy?
Przed przystąpieniem do pracy upewnij się, że posiadasz następujące narzędzia:
- Klucze Torx (najczęściej T20, T25, T45)
- Nasadowe klucze (np. 13 mm, 16 mm)
- Płaski śrubokręt (do delikatnego podważania)
- Plastikowe narzędzia do demontażu tapicerki (tzw. spudgery)
- Rękawice ochronne
- Latarka
Demontaż fotela pasażera – bezpieczna procedura
Pamiętaj, że praca przy elementach pod fotelem może wiązać się z poduszkami powietrznymi i innymi systemami elektrycznymi. Zachowaj szczególną ostrożność.
- Odłącz akumulator: Ze względów bezpieczeństwa, zwłaszcza jeśli pracujesz w pobliżu wiązek elektrycznych pod fotelem (poduszki powietrzne, czujniki), zaleca się odłączenie ujemnego bieguna akumulatora na co najmniej 15-30 minut przed rozpoczęciem pracy.
- Odkręć śruby mocujące fotel: Fotel jest zazwyczaj przykręcony do podłogi czterema śrubami. Odkręć je za pomocą odpowiedniego klucza nasadowego lub Torx.
- Odsuń fotel do przodu: Po odkręceniu śrub, przesuń fotel maksymalnie do przodu, aby uzyskać dostęp do tylnych śrub mocujących i wiązek elektrycznych.
- Odłącz wtyczki elektryczne: Ostrożnie odłącz wszystkie złącza elektryczne znajdujące się pod fotelem. Mogą one obsługiwać poduszki powietrzne, ogrzewanie fotela, czujnik zajętości siedzenia itp. Zwróć uwagę na sposób ich demontażu, aby nie uszkodzić zatrzasków.
- Wyjmij fotel z samochodu: Po odłączeniu wszystkich wiązek, ostrożnie wyjmij fotel z pojazdu. Może to wymagać pomocy drugiej osoby ze względu na wagę fotela.
Lokalizacja i demontaż modułu spod wykładziny
Gdy fotel jest już wyjęty, możesz uzyskać dostęp do modułu Bluetooth:
- Podnieś wykładzinę: W miejscu, gdzie znajdował się fotel, ostrożnie podnieś wykładzinę podłogową. Często jest ona przyklejona lub zaczepiona w kilku miejscach. Użyj plastikowych narzędzi, aby nie uszkodzić materiału.
- Zlokalizuj moduł: Pod wykładziną powinieneś zobaczyć moduł Bluetooth, często umieszczony w plastikowej obudowie lub bezpośrednio przykręcony do podłogi. Jak wskazują użytkownicy A4-Klub.pl, moduł ten może mieć różne numery części w zależności od wersji wyposażenia.
- Odłącz przewody: Moduł jest podłączony za pomocą kilku wtyczek. Jedna z nich to zasilanie i komunikacja CAN, druga może być światłowodem w technologii MOST (Media Oriented Systems Transport), jeśli Twój system jest bardziej zaawansowany. Delikatnie odepnij wszystkie złącza.
- Wyjmij moduł: Odkręć śruby mocujące moduł do podłogi i wyjmij go ostrożnie.
Twój Bluetooth nie działa? Poznaj 3 najczęstsze przyczyny w A4 B8
Poszukiwanie modułu Bluetooth często jest spowodowane jego awarią lub nieprawidłowym działaniem. Oto najczęstsze problemy, z jakimi borykają się właściciele Audi A4 B8:
Problem #1: Zalanie lub korozja – cichy zabójca elektroniki podłogowej
Moduł umieszczony pod fotelem pasażera jest niestety bardzo podatny na zalanie. Woda, która dostanie się pod wykładzinę (np. z rozlanego napoju, nieszczelnych drzwi, czy wilgoci z butów), może spowodować korozję styków i uszkodzenie delikatnej elektroniki. Typowe objawy to brak komunikacji z modułem, błędy w systemie diagnostycznym (np. VCDS) lub całkowity brak funkcji Bluetooth. Często jest to główna przyczyna awarii.
Problem #2: Błędy oprogramowania i "zawieszanie się" na ekranie MMI
Podobnie jak każde urządzenie elektroniczne, moduł Bluetooth może doświadczać problemów z oprogramowaniem. Może to objawiać się "zawieszaniem się" funkcji telefonu na ekranie MMI (np. widoczny komunikat "Proszę czekać..." bez możliwości dalszej interakcji) lub niemożnością nawiązania połączenia z telefonem. W niektórych przypadkach pomaga reset systemu MMI lub, jeśli jest dostępna, aktualizacja oprogramowania modułu.
Problem #3: Niekompatybilność ze współczesnymi smartfonami
Starsze moduły Bluetooth w Audi A4 B8, zaprojektowane lata temu, mogą mieć problemy z pełną kompatybilnością z nowszymi smartfonami i ich systemami operacyjnymi. Chociaż podstawowe funkcje, takie jak rozmowy telefoniczne, często działają, mogą pojawić się trudności z parowaniem, stabilnością połączenia lub dostępem do funkcji, które nie były standardem w czasach produkcji samochodu.
Kluczowe rozróżnienie: Dlaczego możesz rozmawiać, ale nie słuchać muzyki?
Częstym źródłem frustracji wśród użytkowników Audi A4 B8 jest sytuacja, w której telefon łączy się z samochodem i można przez niego rozmawiać, ale nie ma możliwości odtwarzania muzyki. Wynika to z różnic w obsłudze profili Bluetooth.
Profil Hands-Free (HFP) vs. Streaming Audio (A2DP) – co potrafi Twój fabryczny moduł?
Bluetooth to nie jedna funkcja, a zestaw różnych profili (protokołów), które definiują jego możliwości. Profil Hands-Free Profile (HFP) umożliwia prowadzenie rozmów telefonicznych jest to podstawowa funkcja, którą posiada większość fabrycznych modułów w A4 B8. Natomiast profil Audio Distribution Profile (A2DP) jest odpowiedzialny za bezprzewodowe strumieniowanie wysokiej jakości dźwięku stereo, czyli muzyki. Wiele starszych modułów w A4 B8 obsługiwało wyłącznie HFP, co oznaczało brak możliwości słuchania muzyki przez Bluetooth.
Które systemy w A4 B8 fabrycznie pozwalały na streaming muzyki?
Możliwość fabrycznego strumieniowania muzyki przez Bluetooth (A2DP) pojawiła się w Audi A4 B8 dopiero w nowszych i bardziej zaawansowanych systemach multimedialnych, takich jak MMI 3G+ (High Plus). Właściciele samochodów z radiem Concert/Symphony lub starszymi wersjami MMI (2G, 3G Basic/High) zazwyczaj nie mieli tej funkcji fabrycznie dostępnej.
Chcesz słuchać muzyki ze Spotify? Praktyczne sposoby na dodanie A2DP
Jeśli Twój fabryczny moduł Bluetooth nie obsługuje strumieniowania muzyki, a chcesz cieszyć się ulubionymi utworami bezprzewodowo, istnieje kilka rozwiązań:
Rozwiązanie 1: Adaptery Bluetooth do gniazda AMI w schowku

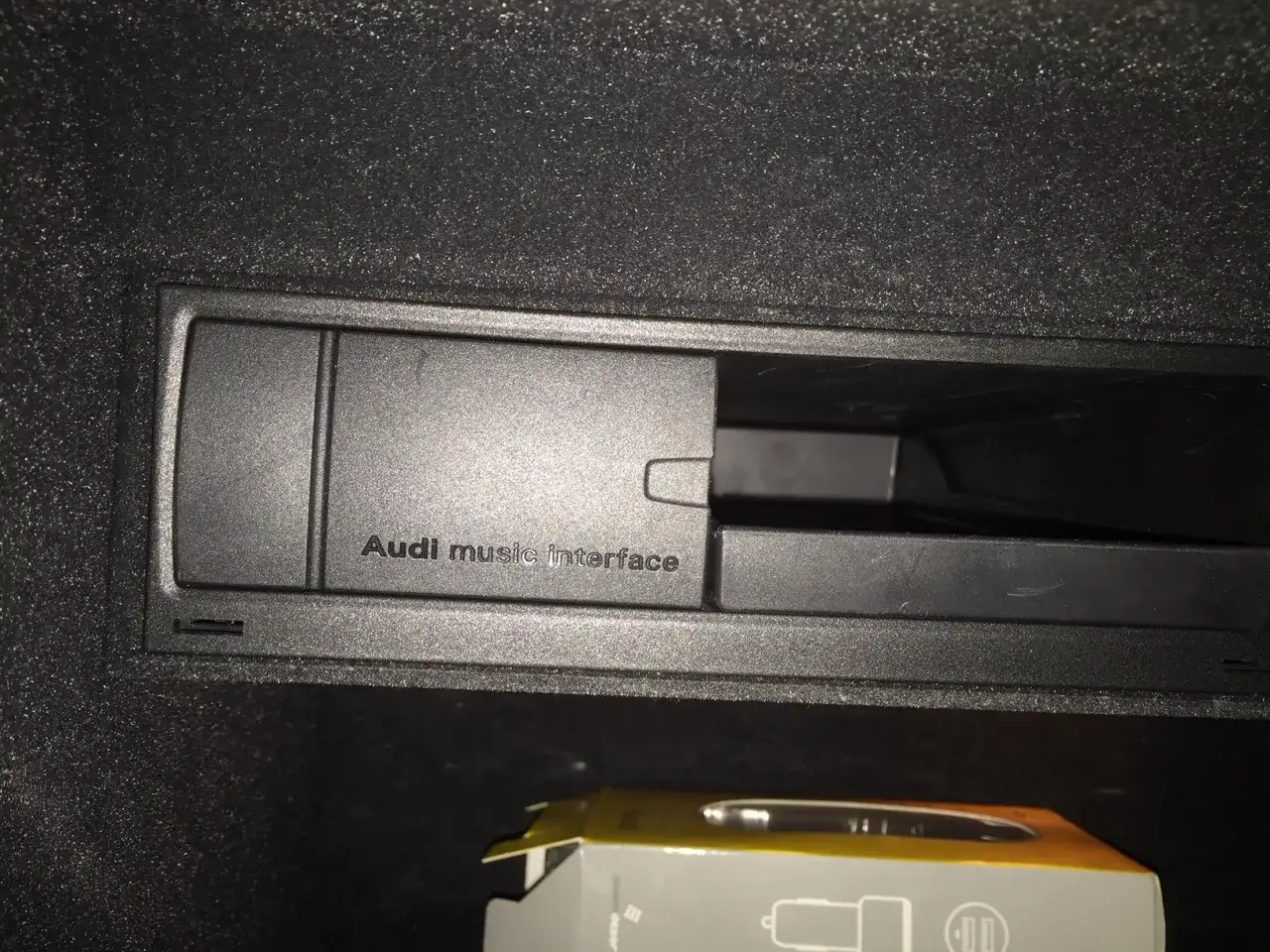

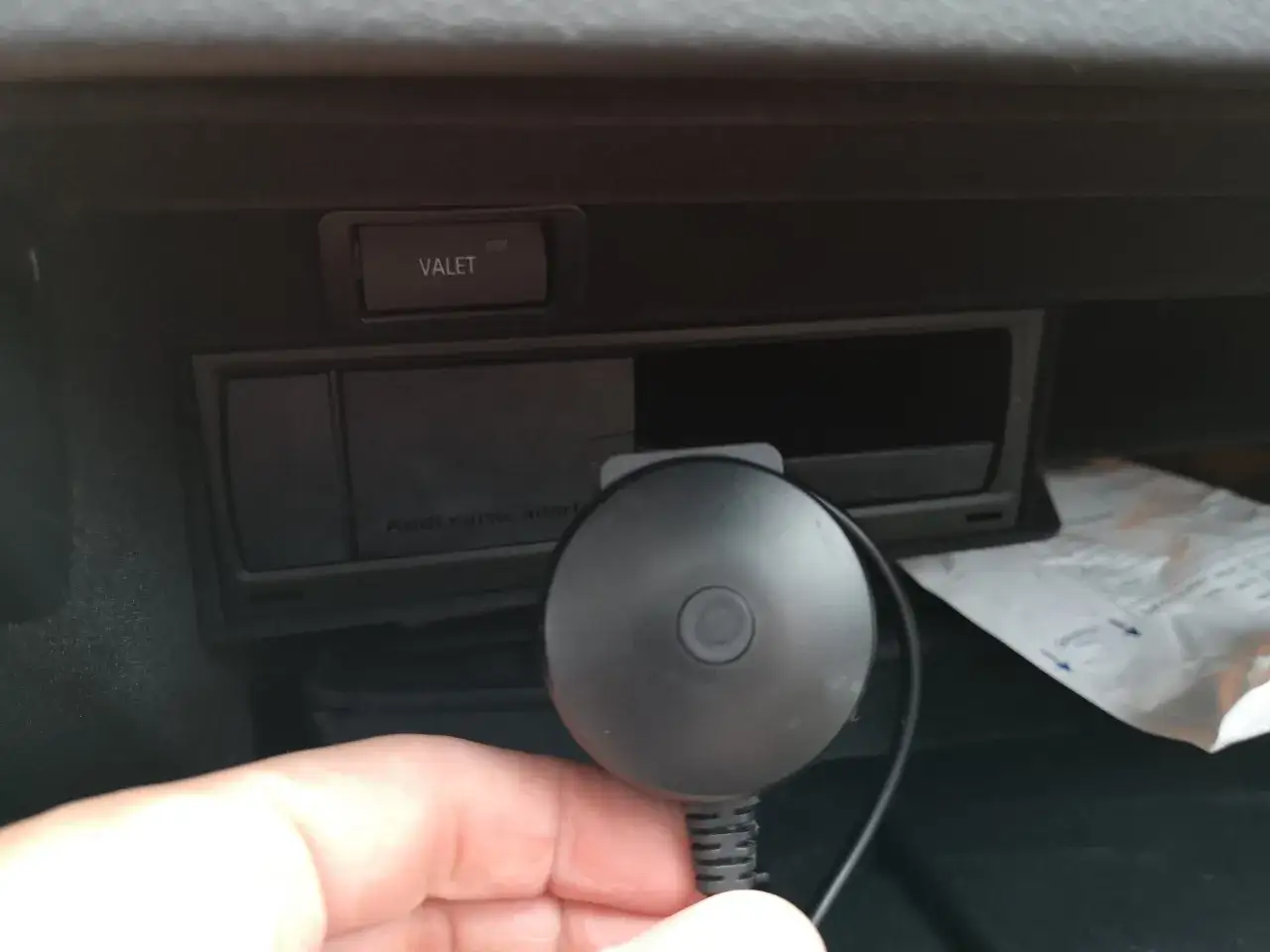

Jednym z najpopularniejszych i najprostszych sposobów jest użycie adaptera Bluetooth podłączanego do złącza Audi Music Interface (AMI), które zazwyczaj znajduje się w schowku pasażera. Te adaptery emulują podłączony odtwarzacz (np. iPoda lub zmieniarkę CD), przesyłając dźwięk przez system audio samochodu. Wystarczy sparować telefon z adapterem, a następnie wybrać AMI jako źródło dźwięku w MMI.
Rozwiązanie 2: Zewnętrzne moduły wpinane w pętlę światłowodową MOST
Bardziej zaawansowanym rozwiązaniem są zewnętrzne moduły Bluetooth, które integrują się bezpośrednio z cyfrową pętlą światłowodową MOST w samochodzie. Takie moduły często oferują lepszą jakość dźwięku i bardziej płynną integrację z systemem pojazdu. Ich instalacja może być jednak bardziej skomplikowana i wymagać ingerencji w wiązkę światłowodową.
Rozwiązanie 3: Wymiana całej jednostki na nowocześniejszy system z Android Auto / Apple CarPlay
Najbardziej kompleksowym, choć i najdroższym rozwiązaniem, jest wymiana fabrycznej jednostki MMI na nowoczesny system aftermarketowy. Wiele dostępnych na rynku jednostek oferuje pełną funkcjonalność Bluetooth (HFP i A2DP), a także wsparcie dla Android Auto i Apple CarPlay, co otwiera drzwi do nowoczesnych aplikacji nawigacyjnych i multimedialnych bezpośrednio na ekranie samochodu.
Wymiana modułu – na co zwrócić uwagę przy zakupie używanej części?
Jeśli zdecydujesz się na wymianę uszkodzonego modułu Bluetooth, zwłaszcza na część używaną, pamiętaj o kilku kluczowych kwestiach, aby uniknąć problemów.
Jak dopasować numer części (OEM) do swojego samochodu?
Kluczową kwestią przy zakupie nowego lub używanego modułu jest dopasowanie numeru części OEM (Original Equipment Manufacturer) do specyfikacji Twojego samochodu. Numery te są unikalne dla konkretnych wersji wyposażenia i systemów. Numer OEM starego modułu znajdziesz na jego etykiecie. Możesz go również sprawdzić w katalogach części Audi lub na specjalistycznych forach. Kupowanie modułu o niepasującym numerze może skutkować brakiem kompatybilności lub nieprawidłowym działaniem funkcji.
Przeczytaj również: Jak odkręcić sprzęgiełko alternatora – proste kroki, które uchronią Cię przed błędami i kosztownymi naprawami
Ochrona komponentu – czy trzeba kodować nowy moduł po wymianie?
Wiele modułów elektronicznych w samochodach grupy VAG, w tym moduły komunikacyjne, może być objętych tzw. "Component Protection" (ochroną komponentu). Jest to zabezpieczenie antykradzieżowe, które wymaga aktywacji modułu po jego wymianie. Po zamontowaniu nowego modułu, może być konieczne jego kodowanie i aktywacja w autoryzowanym serwisie Audi lub u specjalisty posiadającego odpowiednie narzędzia diagnostyczne (np. interfejs VCDS i dostęp do serwerów Audi). Bez tego moduł może nie działać lub działać w ograniczonym zakresie.
