Jak sprawdzić czujnik Halla multimetrem? Objawy i instrukcja krok po kroku

Główną intencją użytkownika wpisującego frazę "czujnik Halla jak sprawdzić" jest intencja informacyjna z silnym naciskiem na rozwiązanie praktycznego problemu. Użytkownik najprawdopodobniej doświadcza problemów z pojazdem (np. silnik gaśnie, szarpie, nie odpala, świeci się kontrolka "check engine") i podejrzewa, że winowajcą jest czujnik Halla (np. czujnik położenia wału korbowego lub wałka rozrządu). Artykuł musi w związku z tym dostarczyć kompleksowy, ale przystępny poradnik "krok po kroku", jak samodzielnie zdiagnozować ten element. Treść powinna obligatoryjnie zawierać: - Listę typowych objawów uszkodzonego czujnika Halla, aby użytkownik mógł potwierdzić swoje podejrzenia. - Wykaz niezbędnych narzędzi, ze szczególnym uwzględnieniem multimetru. - Szczegółową instrukcję pomiaru multimetrem dla typowego, 3-pinowego czujnika (identyfikacja pinów zasilania, masy i sygnału). - Jasne wyjaśnienie, jak interpretować uzyskane wyniki (jakie napięcie jest prawidłowe, a jakie wskazuje na usterkę). - Wskazówki dotyczące lokalizacji czujnika w różnych miejscach pojazdu (np. przy aparacie zapłonowym, wale korbowym, w kole - system ABS).

Twój silnik przerywa lub nie chce odpalić? To może być czujnik Halla – poznaj kluczowe objawy

Dlaczego ten mały element ma tak duży wpływ na pracę silnika?

Czujnik Halla, znany również jako hallotron, to niewielki, ale niezwykle ważny element w systemach elektronicznych współczesnych pojazdów. Jego podstawowe zadanie polega na precyzyjnym pomiarze położenia, prędkości obrotowej oraz wykrywaniu pola magnetycznego. Działa on w oparciu o zjawisko Halla zjawisko fizyczne, w którym w przewodniku umieszczonym w polu magnetycznym powstaje mierzalna różnica potencjałów, zwana napięciem Halla. W nowoczesnych samochodach czujniki te pełnią kluczowe funkcje, na przykład jako czujniki położenia wału korbowego czy wałka rozrządu. Informacje dostarczane przez te czujniki są niezbędne dla komputera sterującego pracą silnika (ECU) do precyzyjnego ustalenia momentu wtrysku paliwa i zapłonu, co bezpośrednio przekłada się na optymalną wydajność, kulturę pracy jednostki napędowej oraz oszczędność paliwa. Czujniki Halla są również powszechnie stosowane w systemach ABS (zapobiegających blokowaniu kół podczas hamowania) i ESP (elektronicznym systemie stabilizacji toru jazdy), gdzie monitorują prędkość obrotową kół, wpływając tym samym na bezpieczeństwo jazdy.

Najczęstsze sygnały awarii, których nie możesz ignorować (check engine, gaśnięcie, szarpanie)

Uszkodzony czujnik Halla może objawiać się na wiele sposobów, często prowadząc do frustrujących problemów z samochodem. Jednym z najbardziej typowych sygnałów jest trudność z uruchomieniem silnika, szczególnie gdy jednostka napędowa jest rozgrzana. Silnik może kręcić, ale nie "łapać", lub odpalić i od razu zgasnąć. Kolejnym objawem jest nierówna praca silnika na biegu jałowym, objawiająca się falowaniem obrotów lub nagłym gaśnięciem. Podczas jazdy możesz odczuwać nagły spadek mocy, szarpanie podczas przyspieszania lub ogólne pogorszenie dynamiki pojazdu. Wiele z tych symptomów może skutkować zapaleniem się na desce rozdzielczej kontrolki "check engine", która jest sygnałem od komputera pokładowego, że wykrył on nieprawidłowości w pracy silnika lub jego układów. Jeśli czujnik Halla jest elementem systemu ABS, jego awaria może objawiać się poprzez wyłączenie lub nieprawidłowe działanie systemu przeciwblokującego podczas hamowania, a także zapaleniem się odpowiedniej kontrolki na desce. Według danych Inter Cars, problemy z uruchomieniem silnika to jedne z najczęstszych objawów awarii czujnika położenia wału korbowego. Zignorowanie tych sygnałów może prowadzić do poważniejszych uszkodzeń.

Zanim chwycisz za narzędzia – co musisz przygotować do bezpiecznej diagnostyki?

Multimetr cyfrowy – Twój najważniejszy sprzymierzeniec w sprawdzaniu czujnika

Aby samodzielnie zdiagnozować potencjalną usterkę czujnika Halla, niezbędne okaże się odpowiednie narzędzie. W tym przypadku absolutnym standardem i najskuteczniejszym przyrządem jest multimetr cyfrowy. Dlaczego właśnie cyfrowy? Ponieważ oferuje on znacznie większą precyzję odczytów w porównaniu do starszych modeli analogowych. Łatwość odczytu wartości na wyświetlaczu cyfrowym minimalizuje ryzyko błędnej interpretacji pomiaru. Podczas diagnostyki czujnika Halla będziesz potrzebować przede wszystkim funkcji pomiaru napięcia stałego (oznaczonego jako DC V lub V=) oraz funkcji testu ciągłości obwodu (często sygnalizowanej dźwiękiem brzęczyka) lub pomiaru rezystancji (oznaczonej jako Ω). Te trzy funkcje pozwolą Ci na kompleksową weryfikację poprawności działania czujnika.

Bezpieczeństwo ponad wszystko: Jak uniknąć zwarcia i uszkodzenia komputera pokładowego (ECU)

Praca przy elektryce samochodowej zawsze wymaga zachowania szczególnej ostrożności. Zanim przystąpisz do jakichkolwiek pomiarów przy czujniku Halla, upewnij się, że wykonujesz wszystkie czynności w sposób bezpieczny. Przede wszystkim, jeśli masz jakiekolwiek wątpliwości co do procedury, zawsze konsultuj się z instrukcją serwisową swojego pojazdu. W niektórych przypadkach, dla pełnego bezpieczeństwa, zaleca się odłączenie akumulatora przed rozpoczęciem pracy z instalacją elektryczną, choć przy pomiarach multimetrem zwykle nie jest to konieczne, o ile zachowasz ostrożność. Kluczowe jest prawidłowe podłączenie przewodów pomiarowych multimetru. Zwarte połączenie między pinem zasilania a masą, lub niewłaściwe podłączenie do sygnału, może doprowadzić do przepalenia bezpiecznika, a w skrajnych przypadkach nawet do uszkodzenia sterownika silnika (ECU) niezwykle drogiego elementu elektronicznego. Pamiętaj, aby nigdy nie podłączać przewodów multimetru do czujnika, gdy silnik pracuje, chyba że instrukcja serwisowa wyraźnie tego wymaga i opisuje procedurę. Ostrożność i dokładność to podstawa.

Diagnostyka krok po kroku: Jak samodzielnie sprawdzić czujnik Halla za pomocą multimetru?

1. Krok 1: Gdzie szukać czujnika? Typowe lokalizacje (aparat zapłonowy, wał korbowy, koło ABS)

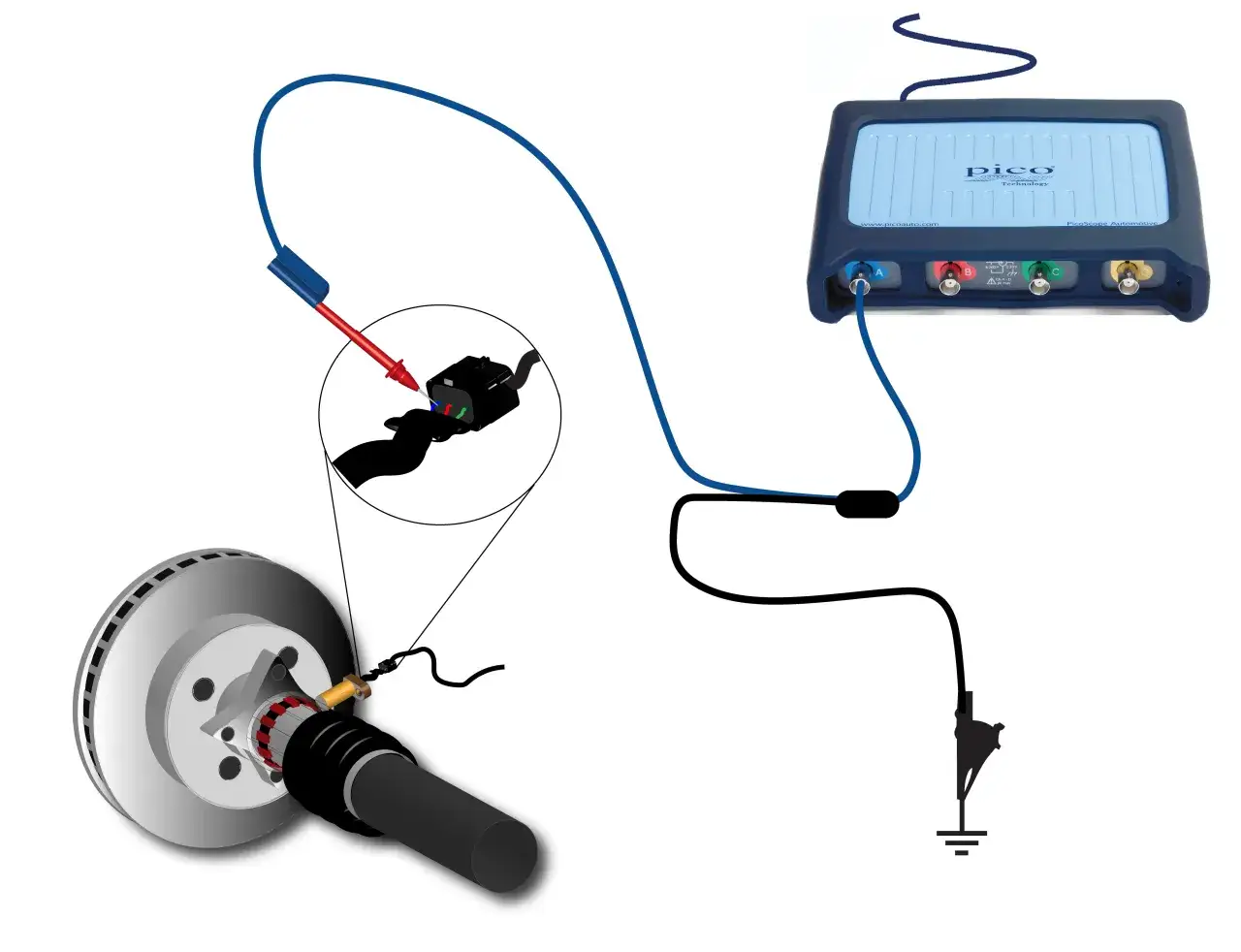

   Pierwszym krokiem w diagnostyce jest zlokalizowanie samego czujnika. Lokalizacja czujnika Halla może się różnić w zależności od marki, modelu i rocznika samochodu. Najczęściej spotykane miejsca to: przy aparacie zapłonowym (w starszych pojazdach), w pobliżu koła zamachowego lub na bloku silnika w okolicach wału korbowego (czujnik położenia wału korbowego CKP), przy kole zębatym wałka rozrządu (czujnik położenia wałka rozrządu CMP), a także w piastach kół, jako element systemu ABS, gdzie monitoruje prędkość obrotową każdego z kół. Aby mieć pewność co do dokładnej lokalizacji w Twoim pojeździe, najlepiej zajrzeć do instrukcji obsługi samochodu lub poszukać w internecie schematów elektrycznych i lokalizacji podzespołów dla konkretnego modelu. Czasami czujnik jest łatwo dostępny, innym razem jego demontaż może wymagać zdjęcia osłon lub innych elementów silnika.

2. Krok 2: Identyfikacja pinów – jak rozpoznać zasilanie, masę i sygnał w kostce 3-pinowej?

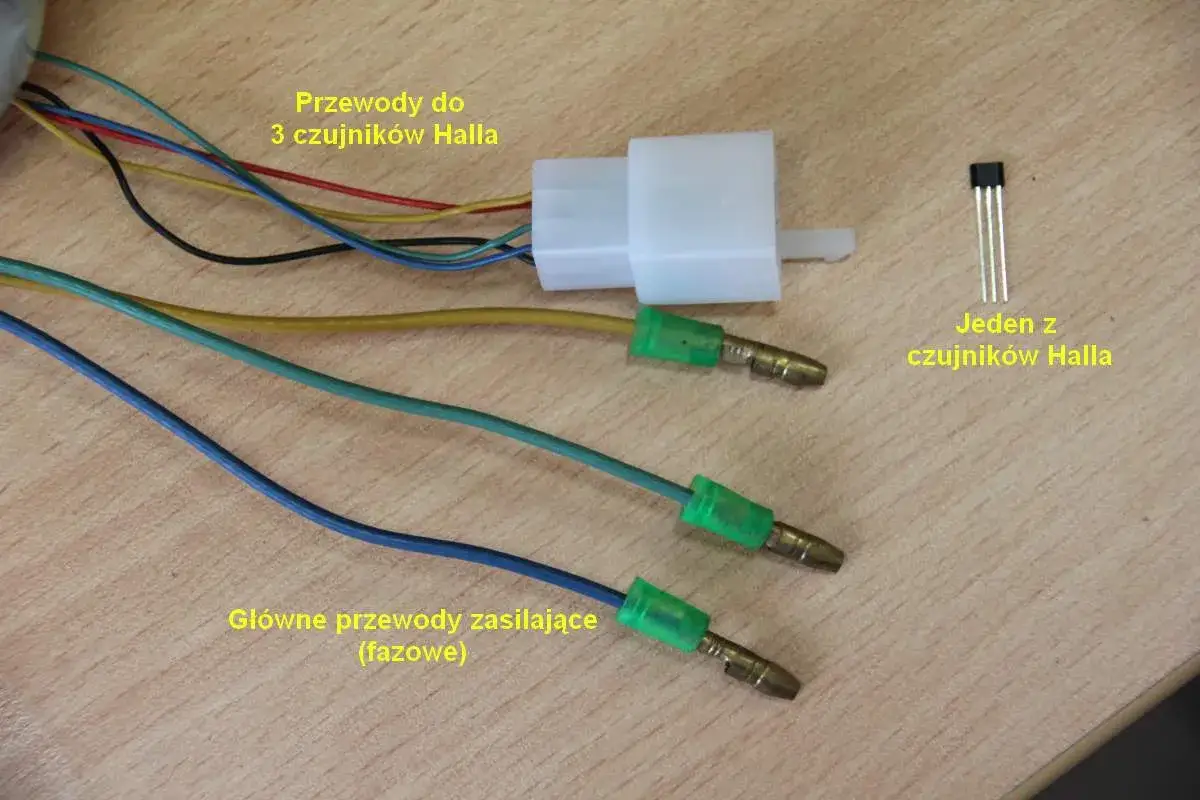

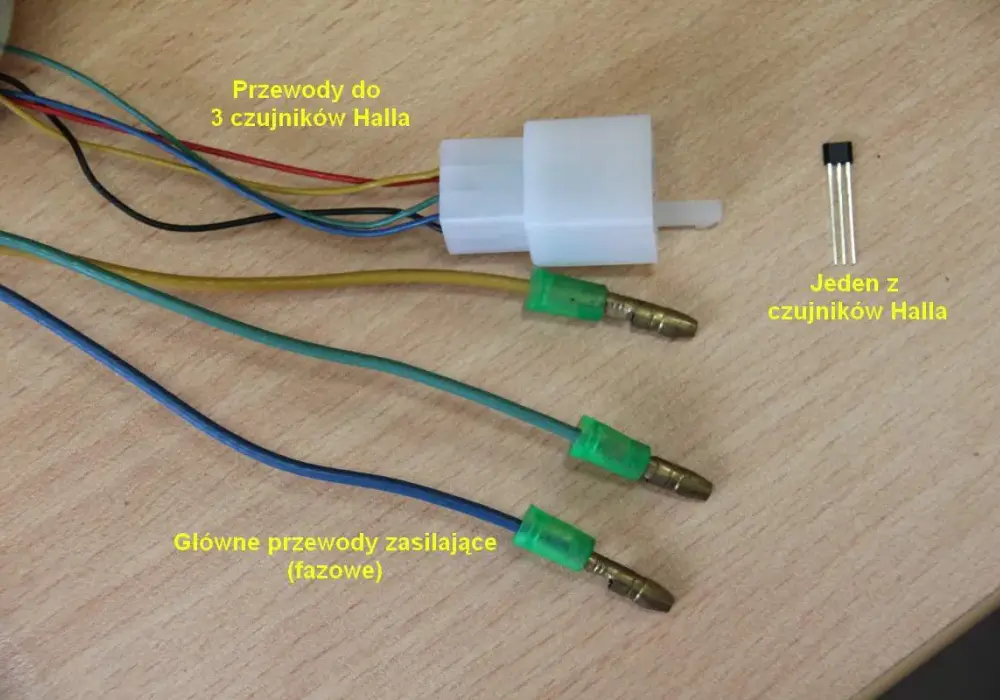

   Większość czujników Halla stosowanych w motoryzacji posiada trójpinową kostkę przyłączeniową. Zrozumienie funkcji każdego z tych pinów jest kluczowe do prawidłowego przeprowadzenia pomiarów. Zazwyczaj jeden pin odpowiada za zasilanie czujnika (dostarcza napięcie, najczęściej 5V lub 12V), drugi za połączenie z masą pojazdu (stanowi punkt odniesienia dla sygnału), a trzeci jest wyjściem sygnału, który jest przesyłany do sterownika silnika (ECU). Bezpośrednie rozpoznanie, który pin jest który, może być trudne bez odpowiedniej dokumentacji. Dlatego też, podobnie jak w przypadku lokalizacji, kluczowe jest znalezienie schematu elektrycznego dla Twojego konkretnego modelu samochodu. Schemat taki jasno określi, który pin jest odpowiedzialny za zasilanie, który za masę, a który za sygnał wyjściowy. Bez tej wiedzy diagnostyka jest praktycznie niemożliwa.

3. Krok 3: Pomiar napięcia zasilania – czy czujnik dostaje prąd?

   Zacznijmy od sprawdzenia, czy czujnik w ogóle otrzymuje niezbędne do pracy zasilanie. Ustaw swój multimetr cyfrowy na funkcję pomiaru napięcia stałego (DC V lub V=) i wybierz odpowiedni zakres (np. 20V, jeśli spodziewasz się napięcia do 12V). Następnie, ostrożnie podłącz jeden przewód pomiarowy multimetru (zazwyczaj czerwony) do pinu zasilania czujnika, a drugi przewód (zazwyczaj czarny) do pewnego punktu masy na karoserii pojazdu lub bezpośrednio do pinu masy czujnika (jeśli jest on łatwo dostępny i zidentyfikowany). Prawidłowe napięcie zasilania dla większości czujników Halla to zazwyczaj 5V lub 12V. Jeśli multimetr wskaże brak napięcia lub wartość znacznie niższą od oczekiwanej, może to oznaczać problem z instalacją elektryczną pojazdu (np. uszkodzony przewód, bezpiecznik, przekaźnik) lub z samym sterownikiem silnika, a niekoniecznie z czujnikiem Halla. W takim przypadku dalsze pomiary czujnika mogą być bezcelowe, dopóki nie usuniesz problemu z zasilaniem.

4. Krok 4: Sprawdzenie połączenia z masą – klucz do prawidłowego odczytu

   Poprawne połączenie z masą jest równie ważne jak zasilanie, ponieważ stanowi ono punkt odniesienia dla generowanego sygnału. Aby sprawdzić ciągłość połączenia z masą, przełącz swój multimetr na funkcję testu ciągłości obwodu (brzęczyk) lub pomiaru niskiej rezystancji (Ω). Następnie podłącz jeden przewód pomiarowy do pinu masy czujnika, a drugi do solidnego punktu masy na karoserii pojazdu (np. do niepomalowanej śruby w nadwoziu). Jeśli multimetr wyemituje dźwięk (brzęczyk) lub wskaże bardzo niską wartość rezystancji (bliską 0 Ω), oznacza to, że połączenie z masą jest prawidłowe. Brak dźwięku lub wysoka wartość rezystancji świadczy o problemie z masą, co może być spowodowane korozją złącza, uszkodzonym przewodem masowym lub złym punktem masy. Taki problem również uniemożliwi prawidłowe działanie czujnika.

5. Krok 5: Test sygnału wyjściowego – decydujący moment diagnostyki i jak go poprawnie wywołać

   To kluczowy etap diagnostyki, który pozwala ocenić, czy sam czujnik działa poprawnie i generuje sygnał. Ustaw swój multimetr ponownie na pomiar napięcia stałego (DC V) z odpowiednim zakresem. Podłącz jeden przewód pomiarowy do pinu sygnałowego czujnika, a drugi do masy. Teraz musisz wywołać ruch elementu, który czujnik monitoruje, aby wymusić na nim generowanie sygnału. Sposób wykonania tego kroku zależy od typu czujnika:

   • Czujnik położenia wału korbowego/wałka rozrządu: Będziesz musiał powoli obracać wałem korbowym silnika. Możesz to zrobić, używając klucza nasadowego na śrubie koła pasowego wału korbowego. Alternatywnie, jeśli masz taką możliwość i czujesz się na siłach, możesz poprosić kogoś o pomoc w kręceniu rozrusznikiem przez bardzo krótki czas (nie uruchamiając silnika), co również spowoduje obrót wału.
   • Czujnik ABS: W tym przypadku wystarczy powoli obracać kołem, przy którym znajduje się czujnik.
   Obserwuj wskazania multimetru podczas tego ruchu. Sprawny czujnik Halla powinien generować sygnał pulsacyjny, co oznacza, że napięcie na pinie sygnałowym będzie się dynamicznie zmieniać.

Jak poprawnie interpretować wyniki z multimetru? Odczytaj diagnozę jak profesjonalista

Prawidłowy sygnał pulsacyjny – jak wygląda odczyt sprawnego czujnika?

Najważniejszym wskaźnikiem poprawnego działania czujnika Halla jest jego sygnał wyjściowy. Kiedy podczas obracania wałem korbowym (lub kołem w przypadku czujnika ABS) obserwujesz wskazania multimetru podłączonego do pinu sygnałowego, powinieneś zauważyć dynamiczne zmiany napięcia. Mówimy tu o tzw. sygnale pulsacyjnym, który w przypadku czujnika Halla ma charakter cyfrowy. Oznacza to, że napięcie powinno skokowo zmieniać się między dwoma stanami: niskim (bliskim 0V) a wysokim (zbliżonym do napięcia zasilania, np. 5V lub 12V). Te impulsy powinny następować w miarę obracania się monitorowanego elementu. Im szybciej obracasz, tym częstsze powinny być te zmiany. Obserwacja takiego pulsacyjnego sygnału na multimetrze jest silnym dowodem na to, że czujnik Halla działa prawidłowo i przesyła niezbędne informacje do sterownika silnika.

Przeczytaj również: Jak podłączyć sterownik centralnego zamka Golf 4 bez zbędnych problemów

Stałe napięcie lub jego brak – co to oznacza i dlaczego wskazuje na usterkę?

Jeśli po wykonaniu kroku 5 obserwujesz na wyświetlaczu multimetru coś innego niż dynamiczne pulsowanie napięcia, jest to bardzo silna przesłanka świadcząca o uszkodzeniu czujnika. Dwa najczęstsze scenariusze wskazujące na usterkę to:

• Stałe napięcie: Multimetr pokazuje przez cały czas tę samą wartość napięcia, niezależnie od ruchu obracanego elementu. Może to być stale 0V (czujnik "zwiera" sygnał do masy) lub stale napięcie zasilania (czujnik "przewodzi" na stałe).
• Całkowity brak napięcia: Na pinie sygnałowym nie pojawia się żadne napięcie, nawet jeśli podłączony jest do zasilania i masy.

W obu tych przypadkach oznacza to, że czujnik Halla nie jest w stanie wygenerować prawidłowego, zmiennego sygnału. Komputer silnika (ECU) nie otrzymuje wtedy informacji o położeniu lub prędkości obrotowej, co uniemożliwia mu prawidłowe sterowanie pracą jednostki napędowej. To właśnie te objawy najczęściej prowadzą do problemów z uruchomieniem, gaśnięcia silnika czy zapalenia się kontrolki "check engine".

Tego błędu unikaj! Dlaczego pomiar rezystancji może bezpowrotnie uszkodzić czujnik Halla?

Podczas diagnostyki czujników samochodowych często spotykamy się z pomiarem rezystancji (oporu). Jednak w przypadku czujników Halla bezwzględnie należy unikać pomiaru rezystancji. W przeciwieństwie do prostszych czujników indukcyjnych, czujniki Halla zawierają w swojej budowie elementy elektroniczne, takie jak tranzystory czy układy scalone. Kiedy próbujesz zmierzyć rezystancję, multimetr zasila badany obwód niewielkim prądem. Podłączenie tego prądu do wewnętrznej elektroniki czujnika Halla może spowodować jego trwałe uszkodzenie. Dlatego jedyną bezpieczną i właściwą metodą diagnostyki czujnika Halla jest pomiar napięcia zarówno napięcia zasilania, jak i generowanego sygnału wyjściowego.

Czujnik Halla a czujnik indukcyjny – czym się różnią i dlaczego nie można ich mylić podczas diagnozy?

Warto pamiętać, że w samochodach stosuje się dwa główne typy czujników monitorujących ruch obrotowy: czujniki Halla i czujniki indukcyjne. Choć pełnią podobne funkcje, ich zasada działania i sposób diagnostyki są zupełnie inne. Czujnik Halla, jak już wiemy, wymaga zewnętrznego zasilania (np. 5V lub 12V) i generuje sygnał wyjściowy w postaci impulsów napięciowych (tzw. sygnał cyfrowy, prostokątny). Z kolei czujnik indukcyjny działa na zasadzie samoindukcji. Nie potrzebuje on zewnętrznego zasilania, a jego działanie polega na generowaniu napięcia sinusoidalnego w odpowiedzi na zmianę pola magnetycznego, wywołaną przez przejeżdżające obok niego ząbki koła zębatego lub pierścienia. Sygnał z czujnika indukcyjnego jest analogowy. Pomylenie tych dwóch typów czujników podczas diagnostyki może prowadzić do błędnych wniosków, a próba zastosowania metody pomiaru napięcia do czujnika indukcyjnego (lub odwrotnie) może skutkować uszkodzeniem elementu lub nieprawidłową diagnozą.

Diagnoza potwierdzona: czujnik jest uszkodzony. Co dalej?

Jeśli po przeprowadzeniu wszystkich kroków diagnostycznych Twój multimetr jednoznacznie wskazał na uszkodzenie czujnika Halla (np. brak sygnału pulsacyjnego, stałe napięcie na wyjściu), nadszedł czas na podjęcie dalszych kroków. Podstawowym działaniem jest wymiana uszkodzonego czujnika na nowy. Zdecydowanie zalecam wybieranie części renomowanych producentów, ponieważ jakość zamiennika ma bezpośredni wpływ na niezawodność i żywotność całego układu. Zanim jednak zamontujesz nowy czujnik, warto poświęcić chwilę na dokładne sprawdzenie stanu wiązki elektrycznej prowadzącej do czujnika oraz samej kostki przyłączeniowej. Poszukaj śladów uszkodzeń mechanicznych, przetarć izolacji, korozji na pinach lub wilgoci. Te czynniki również mogą powodować nieprawidłowe działanie, nawet jeśli sam czujnik jest sprawny. Jeśli nie czujesz się pewnie w samodzielnej wymianie podzespołów samochodowych lub diagnoza nadal budzi Twoje wątpliwości, najlepszym rozwiązaniem będzie wizyta u wykwalifikowanego mechanika, który dysponuje specjalistycznym sprzętem i doświadczeniem.
