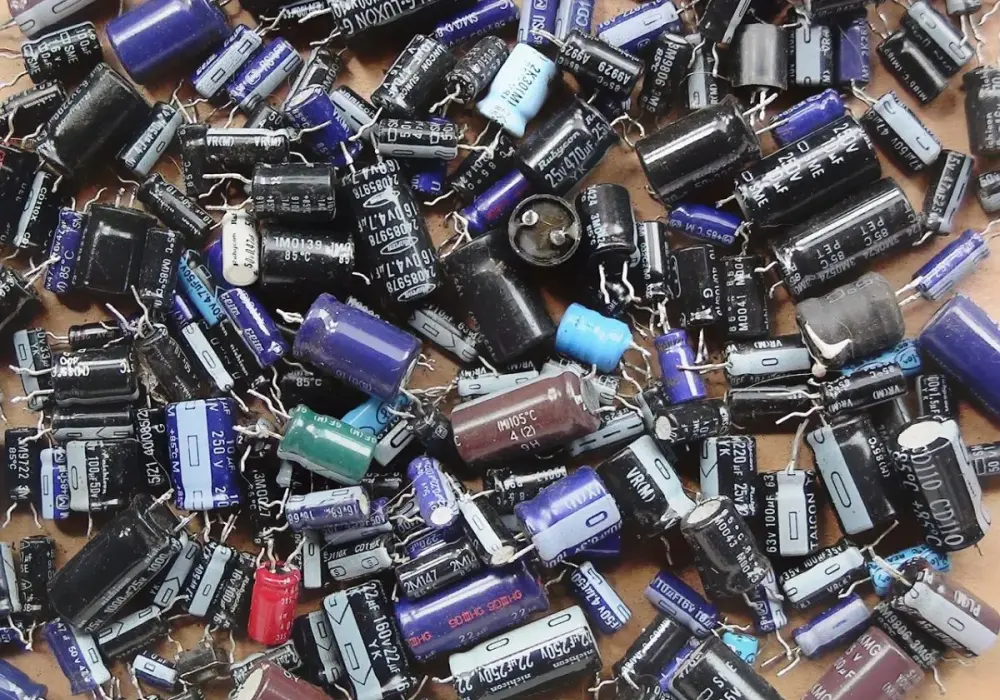

Kondensatory do wzmacniacza: Jak wybrać i wymienić? Poradnik

Kondensatory to często niedoceniane komponenty, które odgrywają kluczową rolę w każdym wzmacniaczu audio. Choć ich praca nie jest bezpośrednio słyszalna, to właśnie od nich zależy stabilność zasilania, jakość dźwięku i ogólna wydajność urządzenia. Ten artykuł to kompleksowy przewodnik po świecie kondensatorów we wzmacniaczach, skierowany do wszystkich entuzjastów dobrego brzmienia, hobbystów elektroniki i tych, którzy planują odświeżyć swoje ulubione urządzenie.

Dlaczego kondensator to cichy bohater Twojego wzmacniacza?

W świecie audio, gdzie każdy detal ma znaczenie dla ostatecznego brzmienia, kondensatory pełnią rolę cichych bohaterów. Choć nie generują dźwięku, ich obecność jest absolutnie fundamentalna dla poprawnego działania każdego wzmacniacza. Bez nich sprzęt byłby niestabilny, a jakość odtwarzanej muzyki znacząco by ucierpiała. Zrozumienie ich roli to pierwszy krok do świadomego budowania i konserwacji systemów audio.

Rola, której nie słychać, a która zmienia wszystko w jakości dźwięku

Kondensatory we wzmacniaczu pełnią szereg kluczowych funkcji, które choć nie są bezpośrednio słyszalne, mają ogromny wpływ na jakość dźwięku i stabilność pracy urządzenia. Przede wszystkim, działają jak małe akumulatory, gromadząc energię elektryczną. Tę zgromadzoną energię potrafią błyskawicznie oddać w momentach, gdy wzmacniacz potrzebuje jej najwięcej na przykład podczas odtwarzania głośnych i dynamicznych fragmentów muzyki, zwłaszcza tych z mocnym basem. Dodatkowo, kondensatory są niezastąpione w procesie filtracji napięcia zasilania. Pomagają one wygładzić wszelkie tętnienia, które mogą pojawić się po procesie prostowania napięcia, zapewniając czyste i stabilne zasilanie dla wszystkich stopni wzmacniacza. Bez tego czystego "pokarmu" elektrycznego, nawet najlepsze podzespoły nie zagrają optymalnie.

Przeczytaj również: Gdzie dokładnie jest koło zapasowe w Fiacie Doblo? Sprawdź lokalizację!

Filtracja zasilania vs. kształtowanie brzmienia – dwa oblicza kondensatora

Kondensatory we wzmacniaczach można podzielić ze względu na ich główne zastosowanie, które wpływa na charakterystykę dźwięku. Duże kondensatory elektrolityczne, umieszczane zazwyczaj w sekcji zasilacza, mają za zadanie przede wszystkim stabilizować napięcie. Ich zadaniem jest magazynowanie energii i dostarczanie jej w momentach zwiększonego zapotrzebowania, co przekłada się na lepszą dynamikę i stabilność pracy wzmacniacza, szczególnie podczas odtwarzania głośnych, basowych partii. Z kolei kondensatory foliowe, które często spotykamy w torze sygnałowym, pełnią inną, równie ważną rolę. Służą one do sprzęgania lub odsprzęgania sygnału audio pomiędzy kolejnymi stopniami wzmacniacza. Blokują one składową stałą prądu, przepuszczając tylko sygnał zmienny audio. W tym przypadku, ich właściwości elektryczne i konstrukcja mogą mieć bezpośredni, słyszalny wpływ na charakterystykę brzmieniową całego urządzenia, kształtując jego tonalność i szczegółowość.

Jak dobrać idealny kondensator? Praktyczny przewodnik po kluczowych parametrach

Wybór odpowiedniego kondensatora do wzmacniacza może wydawać się skomplikowany, ale zrozumienie kilku kluczowych parametrów znacząco ułatwia to zadanie. Świadomy dobór komponentów to gwarancja optymalnej pracy urządzenia i satysfakcji z odsłuchu.

Pojemność (F): Czy więcej zawsze znaczy lepiej?

Pojemność kondensatora, mierzona w Faradach (F), jest jednym z najważniejszych parametrów. W praktyce spotykamy się z jednostkami pochodnymi, takimi jak mikrofarady (µF), nanofarady (nF) czy pikofarady (pF). W układach zasilania wzmacniaczy, gdzie potrzebne jest magazynowanie dużej ilości energii do szybkiego jej oddania, stosuje się kondensatory o bardzo dużej pojemności, często liczonej w tysiącach mikrofaradów. Podobnie w instalacjach car audio, gdzie kondensatory o pojemności 1 Farada i więcej są powszechne. Natomiast w torach sygnałowych, gdzie kondensatory służą głównie do blokowania składowej stałej i sprzęgania sygnału, zazwyczaj wystarczają znacznie mniejsze pojemności. Odpowiedź na pytanie, czy więcej zawsze znaczy lepiej, brzmi: nie. Zbyt duża pojemność w niewłaściwym miejscu może prowadzić do problemów z charakterystyką częstotliwościową lub stabilnością układu.

Napięcie pracy (V): Klucz do bezpieczeństwa i długowieczności układu

Napięcie pracy kondensatora, wyrażane w woltach (V), to parametr, którego nie można lekceważyć. Kondensator musi być w stanie wytrzymać napięcie panujące w danym punkcie układu bez ryzyka uszkodzenia. Kluczowa zasada mówi, że napięcie pracy kondensatora powinno być zawsze wyższe niż maksymalne napięcie, jakie może wystąpić w danym miejscu obwodu. W praktyce, aby zapewnić dodatkowy margines bezpieczeństwa i przedłużyć żywotność komponentu, zaleca się wybór kondensatorów, których napięcie pracy jest o około 20-30% wyższe niż maksymalne napięcie w układzie.

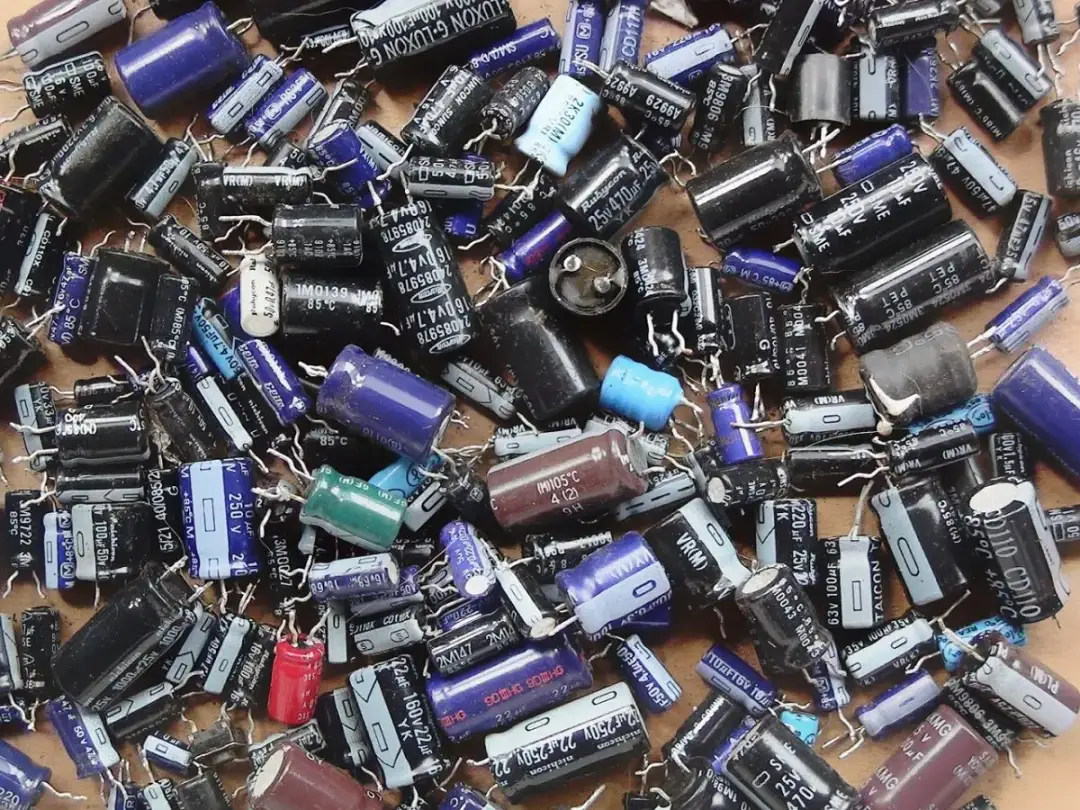

Typ kondensatora: Kiedy elektrolit, a kiedy foliowy?

Na rynku dominują dwa główne typy kondensatorów: elektrolityczne i foliowe. Kondensatory elektrolityczne są zazwyczaj spolaryzowane, co oznacza, że muszą być zamontowane w odpowiedniej orientacji (+ do +, - do -). Charakteryzują się dużą pojemnością w stosunku do swoich gabarytów i ceny, dlatego są idealnym wyborem do zastosowań w zasilaczach, gdzie kluczowe jest magazynowanie dużej ilości energii. Kondensatory foliowe, takie jak popularne typy MKT czy MKP, są niespolaryzowane, co ułatwia ich montaż. Oferują one zazwyczaj lepsze właściwości soniczne, niższe straty i większą stabilność parametrów w czasie, co czyni je preferowanym wyborem w torach sygnałowych oraz w zwrotnicach głośnikowych, gdzie precyzja i czystość sygnału są kluczowe.

ESR, czyli tajemnica szybkiego dostarczania energii – dlaczego to ważne?

ESR, czyli Equivalent Series Resistance (Zastępcza Rezystancja Szeregowa), to parametr, który często umyka uwadze początkujących elektroników, a jest niezwykle ważny, zwłaszcza w kondensatorach stosowanych w zasilaczach. ESR określa wewnętrzny opór kondensatora dla prądu przemiennego. Im niższa wartość ESR, tym lepiej, ponieważ oznacza to, że kondensator może szybciej oddawać zgromadzoną energię i efektywniej filtrować tętnienia. W praktyce, kondensatory o niskim ESR zapewniają lepszą dynamikę brzmienia, bardziej kontrolowany bas i ogólnie stabilniejszą pracę wzmacniacza, szczególnie pod obciążeniem.

Kondensator w praktyce: Najczęstsze zastosowania i scenariusze

Kondensatory znajdują zastosowanie w bardzo szerokim spektrum urządzeń audio, od domowych systemów hi-fi, przez wzmacniacze lampowe, aż po wymagające instalacje car audio. Zrozumienie ich specyficznych ról w różnych scenariuszach pozwala na optymalne wykorzystanie ich potencjału.

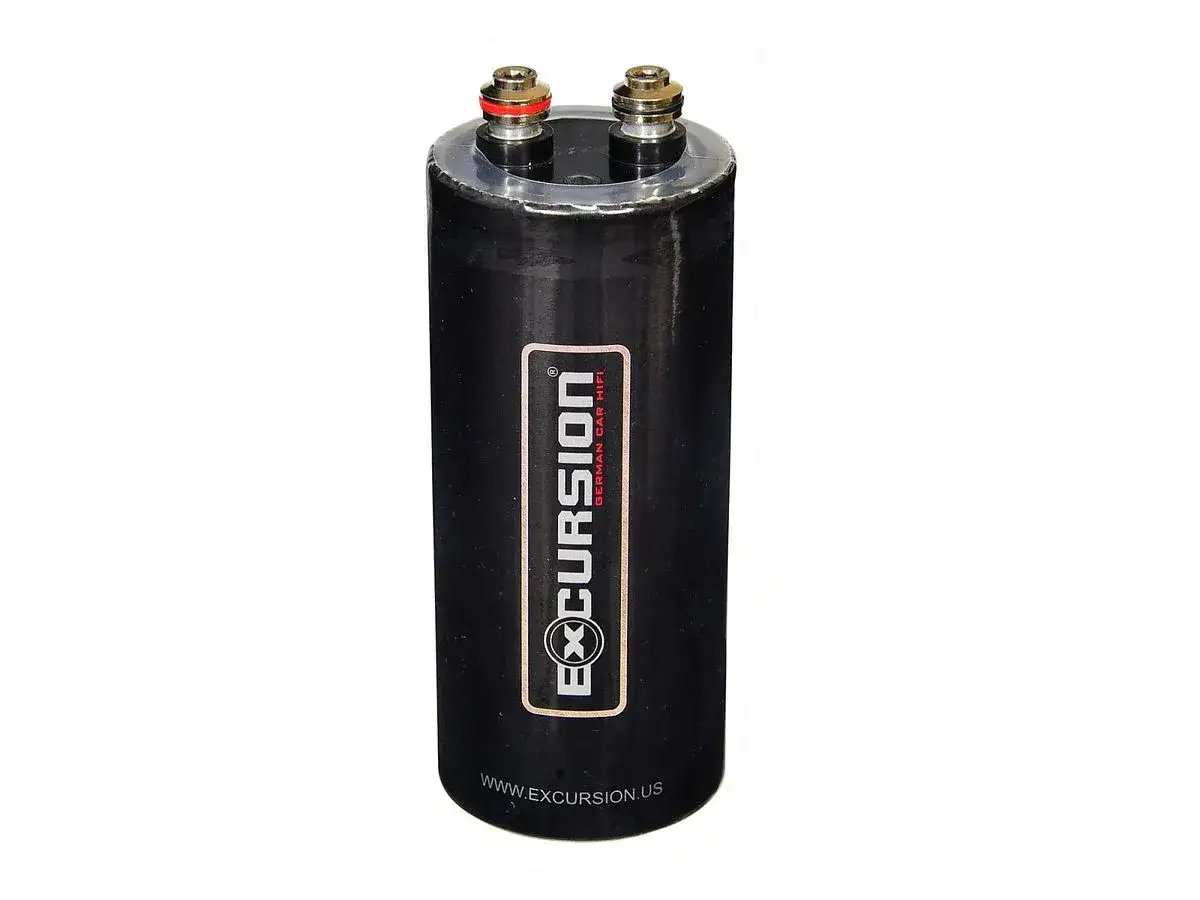

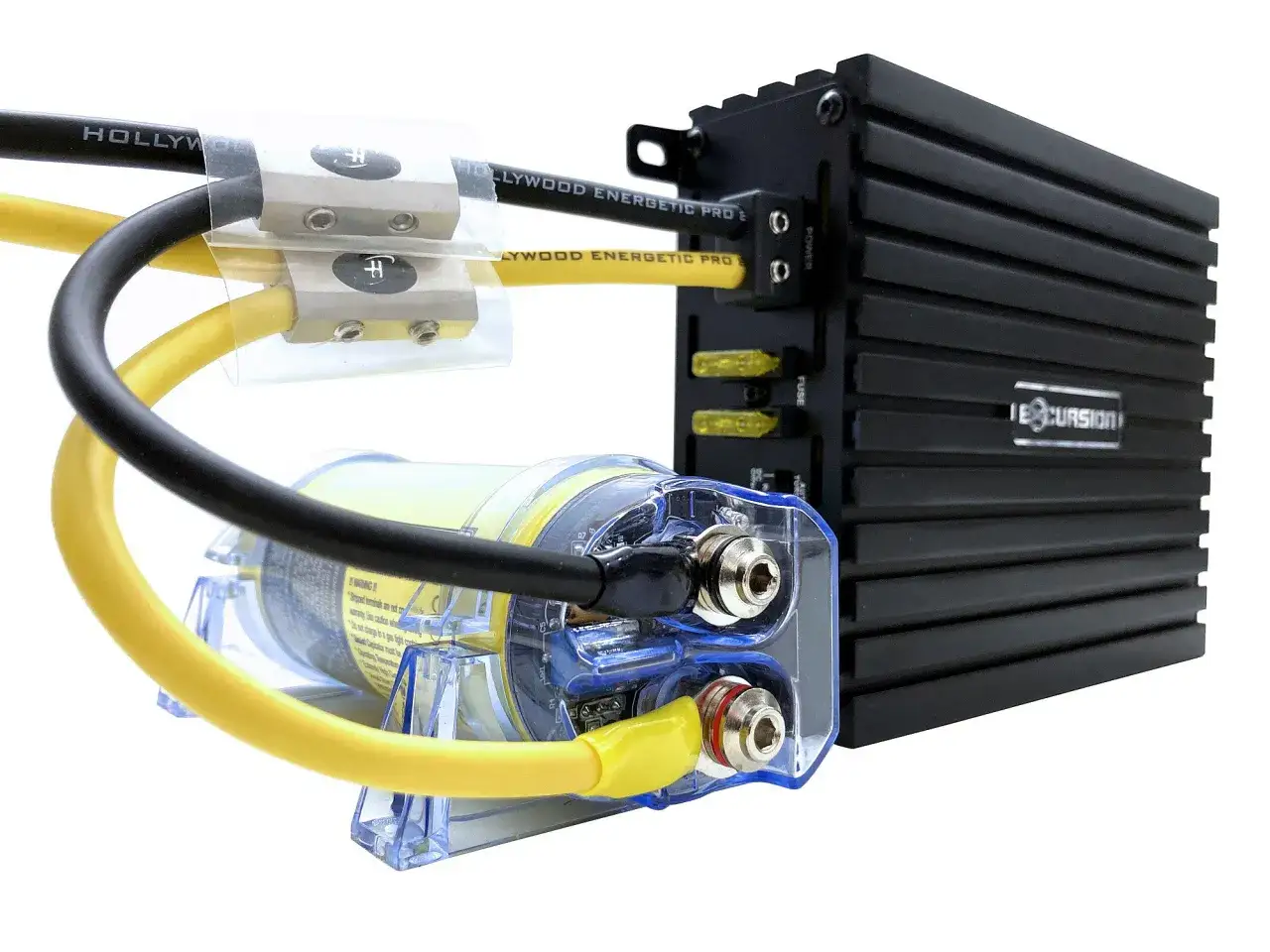

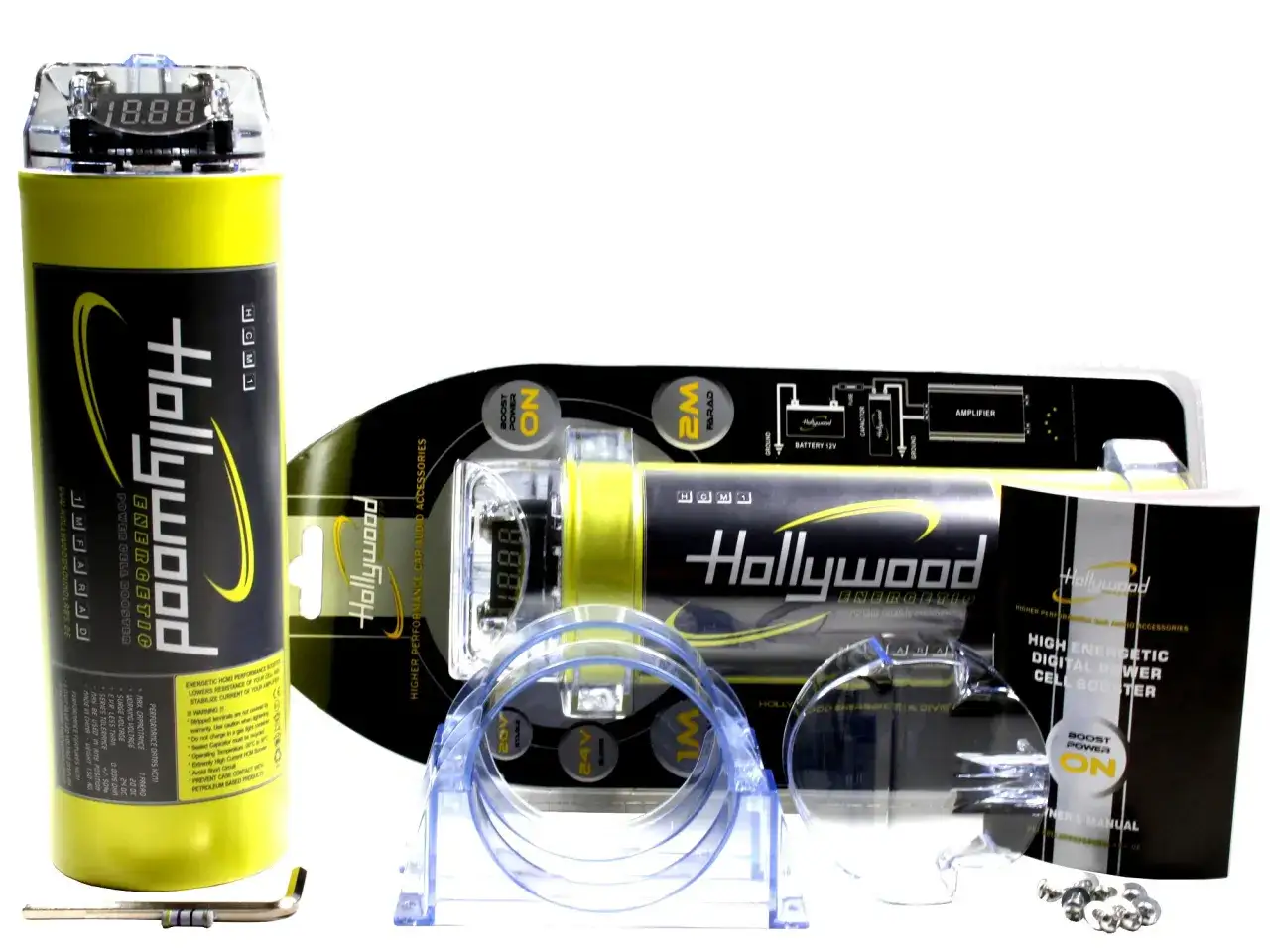

Car Audio: Czy kondensator 1F to "must-have" dla Twojego subwoofera?

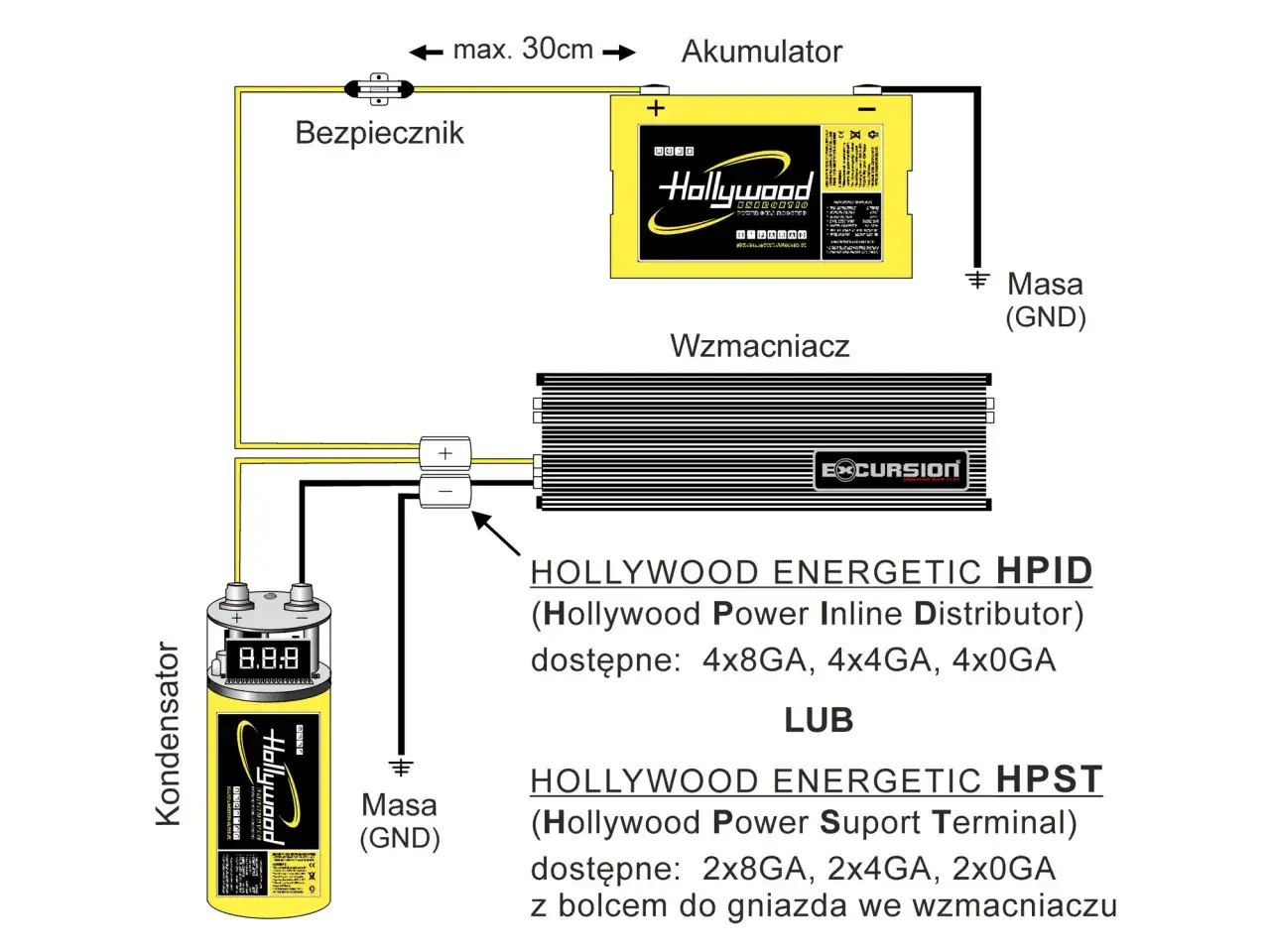

W przypadku potężnych systemów car audio, gdzie wzmacniacze pobierają znaczną moc, kondensatory odgrywają kluczową rolę w stabilizacji instalacji elektrycznej pojazdu. Kondensatory o bardzo dużej pojemności, często liczone w Faradach (np. 1F, 2F), montowane są zazwyczaj jak najbliżej wzmacniacza. Ich głównym zadaniem jest szybkie dostarczenie impulsowego zapotrzebowania na prąd, które generują na przykład mocne uderzenia basowe subwoofera. Dzięki temu zapobiegają gwałtownym spadkom napięcia w instalacji, które objawiają się między innymi przygasaniem świateł. Jak podaje artykuł na Allegro, kondensatory te pomagają również w poprawie dynamiki i "uderzenia" basu, zapewniając wzmacniaczowi stabilne źródło zasilania nawet w najbardziej wymagających momentach.

Wzmacniacz domowy: Gdzie szukać największego wpływu na brzmienie?

W domowych wzmacniaczach audio, wpływ kondensatorów na brzmienie jest równie znaczący, choć realizowany w nieco inny sposób. Największy wpływ na stabilność, dynamikę i ogólną klarowność dźwięku mają kondensatory umieszczone w sekcji zasilacza. To one dostarczają czystej i stabilnej energii dla całego układu. Kondensatory w torze sygnałowym, szczególnie te sprzęgające sygnał między stopniami wzmacniacza, mogą subtelnie wpływać na charakterystykę tonalną, dodając ciepła lub podkreślając szczegóły. Wymiana tych kluczowych kondensatorów na lepszej jakości komponenty może przynieść zauważalną poprawę jakości dźwięku.

"Recapping", czyli drugie życie starego wzmacniacza – kiedy warto i jak to zrobić?

"Recapping" to popularna procedura serwisowa i tuningowa, polegająca na wymianie starych kondensatorów elektrolitycznych w urządzeniach audio. Z czasem, elektrolit w tych kondensatorach może wysychać, co prowadzi do utraty pojemności, wzrostu ESR i pogorszenia parametrów elektrycznych. Objawia się to najczęściej spadkiem dynamiki, zniekształceniami dźwięku, a nawet niestabilnością pracy wzmacniacza. Warto rozważyć "recapping", gdy posiadamy starszy sprzęt, który stracił swoje pierwotne właściwości brzmieniowe lub gdy chcemy przywrócić mu pełnię możliwości. Jest to często stosunkowo niedroga metoda na znaczącą poprawę jakości dźwięku i przedłużenie życia ulubionego urządzenia.

Wzmacniacze lampowe: Specyficzne wymagania i polecane rozwiązania

Wzmacniacze lampowe, ze względu na swoją specyfikę działania, często stawiają przed kondensatorami bardziej wymagające zadania. Lampy pracują przy wyższych napięciach niż tranzystory, co oznacza, że kondensatory w ich zasilaczach muszą charakteryzować się odpowiednio wyższym napięciem pracy. Co więcej, w świecie lampowym typ użytego kondensatora może mieć bardzo znaczący wpływ na charakter brzmienia, często określanego jako "lampowe". Niektórzy entuzjaści preferują w tych zastosowaniach specjalne kondensatory olejowe lub papierowe w oleju, które dodają dźwiękowi specyficznego ciepła i gładkości, podczas gdy inne typy mogą być stosowane w zależności od pożądanego efektu sonicznego.

Wymiana kondensatora krok po kroku: Uniknij najczęstszych błędów

Wymiana kondensatora we wzmacniaczu, choć może wydawać się prostą czynnością, wymaga precyzji i ostrożności. Poniższe wskazówki pomogą Ci przeprowadzić ten proces bezpiecznie i skutecznie, minimalizując ryzyko uszkodzenia sprzętu.

1. Bezpieczeństwo przede wszystkim: Jak prawidłowo rozładować stary kondensator?
   Przed rozpoczęciem jakichkolwiek prac przy wzmacniaczu, kluczowe jest upewnienie się, że wszystkie kondensatory są bezpiecznie rozładowane. Nawet po odłączeniu urządzenia od zasilania, duże kondensatory w zasilaczu mogą przez długi czas przechowywać niebezpieczny ładunek elektryczny. Najbezpieczniejszym sposobem na ich rozładowanie jest użycie rezystora o odpowiedniej wartości (np. 1kΩ do 10kΩ, o mocy kilku watów), podłączonego do jego zacisków za pomocą izolowanych przewodów. Należy przyłożyć rezystor do obu biegunów kondensatora na kilkanaście sekund, aby bezpiecznie odprowadzić zgromadzoną energię.

2. Dobór zamiennika: Czym się kierować, gdy oryginał jest niedostępny?
   Jeśli oryginalny kondensator jest niedostępny, należy dobrać zamiennik, który spełnia określone kryteria. Absolutnie kluczowe jest zachowanie tej samej lub zbliżonej wartości pojemności (wyrażonej w Faradach). Równie ważne jest, aby napięcie pracy zamiennika było równe lub wyższe niż napięcie pracy oryginalnego kondensatora. Należy również zwrócić uwagę na typ kondensatora jeśli oryginalnie był to elektrolit, zamiennik powinien być również elektrolityczny, a jeśli foliowy, to analogicznie. W przypadku kondensatorów elektrolitycznych, niezwykle istotne jest zachowanie prawidłowej polaryzacji.

3. Polaryzacja to nie opcja: Skutki odwrotnego montażu kondensatora elektrolitycznego
   Kondensatory elektrolityczne są elementami spolaryzowanymi, co oznacza, że mają biegun dodatni (+) i ujemny (-). Odwrotne podłączenie takiego kondensatora jest bardzo niebezpieczne i może prowadzić do jego uszkodzenia, a w skrajnych przypadkach nawet do eksplozji. Może to również spowodować uszkodzenie innych elementów w układzie. Dlatego przed lutowaniem należy bardzo dokładnie sprawdzić oznaczenia na obudowie kondensatora i porównać je ze ścieżkami na płytce drukowanej, aby upewnić się, że montaż jest prawidłowy.

4. Lutowanie dla początkujących: Na co zwrócić uwagę, by nie uszkodzić komponentów?
   Podczas lutowania kondensatorów, jak i innych elementów elektronicznych, należy zachować ostrożność. Używaj lutownicy z czystym, dobrze nagrzanym grotem i stosuj odpowiednią temperaturę. Staraj się, aby czas nagrzewania nóżek kondensatora i ścieżek na płytce drukowanej był jak najkrótszy zbyt długie nagrzewanie może uszkodzić zarówno kondensator, jak i samą płytkę drukowaną. Używaj dobrej jakości spoiwa lutowniczego. Po zakończeniu lutowania, upewnij się, że nie ma zwarć między sąsiadującymi ścieżkami lub nóżkami elementów.

Przegląd rynku: Polecane marki kondensatorów audio dostępne w Polsce

Rynek kondensatorów audio jest bardzo zróżnicowany, oferując produkty dla każdego budżetu i potrzeb. Wybór renomowanej marki to często gwarancja jakości i niezawodności, co jest kluczowe w przypadku sprzętu audio.

• Klasa budżetowa: Dobre i sprawdzone opcje na start
  Dla osób rozpoczynających swoją przygodę z audio lub szukających ekonomicznych rozwiązań, na rynku dostępne są kondensatory oferujące dobry stosunek jakości do ceny. Marki takie jak EPCOS (często spotykane w fabrycznych zastosowaniach), Jamicon czy nawet niektóre serie Rubycon oferują solidne parametry i niezawodność, które sprawdzą się w wielu zastosowaniach, od podstawowych napraw po pierwsze modyfikacje.

• Klasa premium: Marki dla audiofilów (Nichicon, Mundorf, Jantzen)
  Dla bardziej wymagających entuzjastów i audiofilów, świat audiofilskich kondensatorów otwiera drzwi do marek takich jak Nichicon, Elna, Mundorf, Jantzen Audio czy WIMA. Te firmy słyną z produkcji kondensatorów o najwyższej jakości, charakteryzujących się doskonałymi parametrami elektrycznymi, niskimi zniekształceniami i precyzyjnym odwzorowaniem dźwięku. Są one często wybierane przez producentów wysokiej klasy sprzętu audio oraz przez osoby zajmujące się profesjonalnym tuningiem i modyfikacjami.

Gdzie kupować, by mieć pewność oryginalności i jakości?
Aby mieć pewność, że kupujemy oryginalne i wysokiej jakości kondensatory, najlepiej jest korzystać ze sprawdzonych źródeł. Należą do nich autoryzowani dystrybutorzy renomowanych producentów, specjalistyczne sklepy z elektroniką (zarówno stacjonarne, jak i internetowe) oraz zaufane platformy sprzedażowe z dobrymi opiniami. Należy unikać podejrzanie tanich ofert od nieznanych sprzedawców, ponieważ ryzyko zakupu podróbek lub komponentów niskiej jakości jest wtedy bardzo wysokie.
