Przegub wewnętrzny to jeden z tych elementów układu napędowego, o których myślimy rzadko, dopóki wszystko działa poprawnie. A przecież to właśnie on jest cichym bohaterem, który pozwala nam cieszyć się płynną jazdą, niezależnie od tego, czy pokonujemy wyboje, czy wykonujemy manewr skrętu. Jego główną rolą jest nie tylko przenoszenie potężnego momentu obrotowego ze skrzyni biegów na półoś, ale także, a może przede wszystkim, kompensacja ruchów wzdłużnych półosi. Bez niego, każda nierówność na drodze czy praca zawieszenia skutkowałyby szarpaniem i utratą mocy. Jest to przegub homokinetyczny, co oznacza, że zapewnia stałą prędkość kątową wału wyjściowego, nawet gdy kąt jego wychylenia ulega zmianie. To właśnie ta cecha jest kluczowa dla komfortu i stabilności jazdy.
Dlaczego przegub wewnętrzny jest cichym bohaterem układu napędowego
W świecie motoryzacji często skupiamy się na bardziej widowiskowych komponentach, takich jak silnik czy skrzynia biegów. Jednak przegub wewnętrzny, choć schowany głęboko w osłonie, odgrywa absolutnie fundamentalną rolę w całym układzie napędowym. Jest to element, który musi pracować w bardzo trudnych warunkach, przenosząc ogromne siły i jednocześnie radząc sobie z ciągłymi zmianami pozycji wynikającymi z pracy zawieszenia. Jego konstrukcja jako przegubu homokinetycznego gwarantuje, że moc jest dostarczana do kół z równomierną prędkością, co przekłada się bezpośrednio na płynność jazdy i brak nieprzyjemnych wibracji. To właśnie ta niezawodność sprawia, że jest on tak niedoceniany działa bez zarzutu, dopóki jest w dobrym stanie technicznym.
Rola w przenoszeniu mocy i współpracy z zawieszeniem
Głównym zadaniem przegubu wewnętrznego jest efektywne przenoszenie momentu obrotowego generowanego przez silnik i przekazywanego przez skrzynię biegów na półoś napędową. Jednak jego praca nie kończy się na tym. Zawieszenie pojazdu jest w ciągłym ruchu amortyzuje nierówności, pochyla się w zakrętach, a jego geometria zmienia się w zależności od obciążenia. Te ruchy powodują, że półoś napędowa musi zmieniać swoją długość. Przegub wewnętrzny jest zaprojektowany tak, aby umożliwić te zmiany, jednocześnie zapewniając, że moment obrotowy jest nadal przenoszony w sposób ciągły i bez zakłóceń. Bez tej zdolności do adaptacji, jazda byłaby nie tylko niekomfortowa, ale wręcz niemożliwa.
Kompensacja wzdłużna – co to jest i dlaczego ma kluczowe znaczenie?
Kompensacja wzdłużna to zdolność przegubu do pochłaniania zmian długości półosi napędowej. Podczas jazdy, gdy zawieszenie pracuje na przykład koło najeżdża na wyższy punkt, co powoduje jego uniesienie, lub gdy pojazd przyspiesza, a półoś jest ściskana długość półosi ulega zmianie. Przegub wewnętrzny, dzięki swojej specyficznej konstrukcji, pozwala na ruch osiowy, czyli właśnie na skracanie lub wydłużanie się półosi. Bez tej funkcji, gdyby półoś była sztywna, takie ruchy zawieszenia napotkałyby na ogromny opór, co mogłoby prowadzić do uszkodzenia elementów układu napędowego lub zawieszenia, a także do drgań i utraty przyczepności. Zrozumienie kompensacji wzdłużnej jest kluczem do pojęcia, dlaczego przegub wewnętrzny jest tak istotny dla komfortowej i bezpiecznej jazdy.
Anatomia przegubu wewnętrznego: Z czego dokładnie się składa?

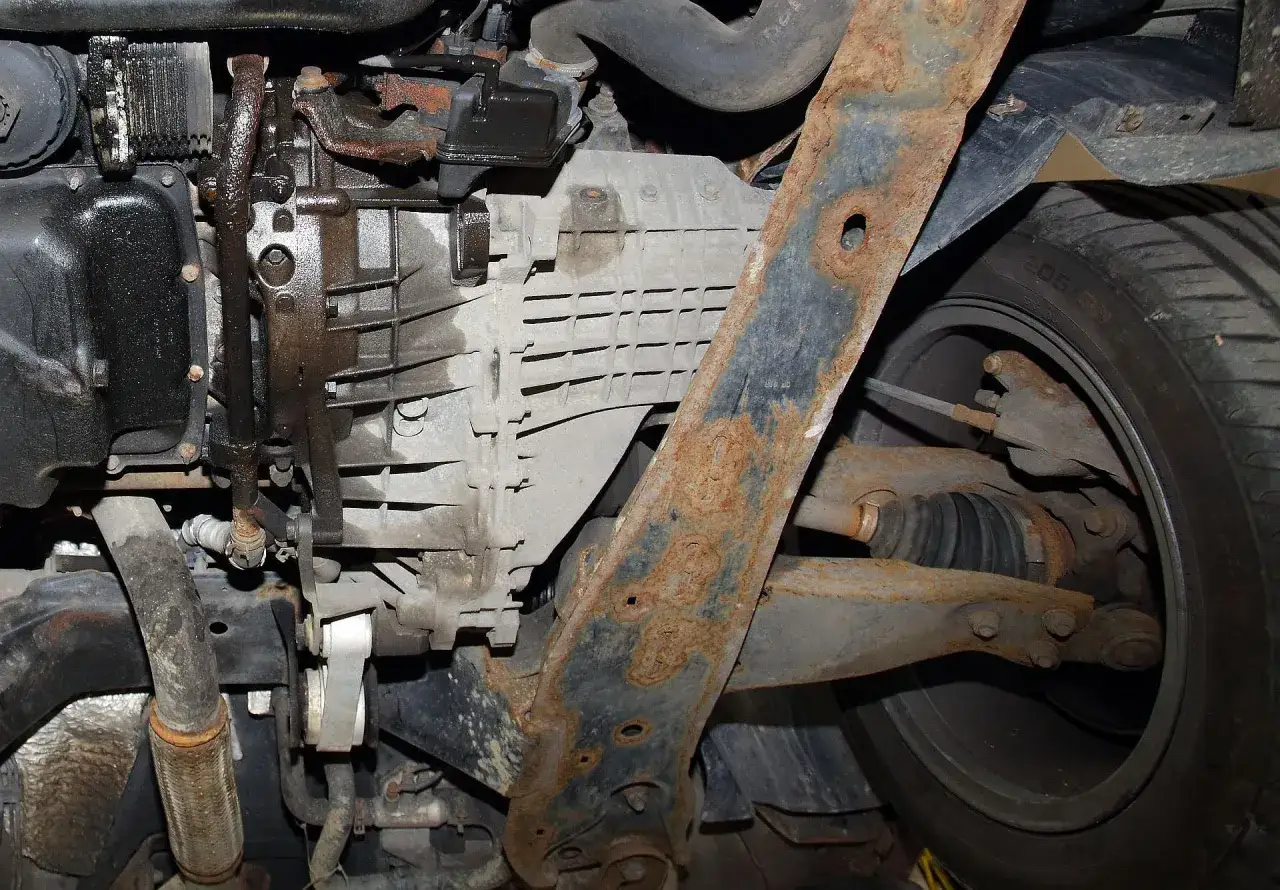

Aby w pełni zrozumieć, jak działa przegub wewnętrzny, warto przyjrzeć się jego budowie. Choć na pierwszy rzut oka może wydawać się skomplikowany, jego konstrukcja jest przemyślanym rozwiązaniem, które pozwala na spełnienie wszystkich stawianych przed nim wymagań. Najczęściej spotykany w samochodach osobowych jest przegub typu tripodowego. Składa się on z kilku kluczowych elementów, które współpracują ze sobą, tworząc spójny i funkcjonalny mechanizm.
Kielich i krzyżak tripodowy – serce mechanizmu
Centralnym elementem przegubu wewnętrznego jest kielich, który stanowi jego zewnętrzną obudowę. Wewnątrz kielicha znajdują się trzy precyzyjnie wykonane bieżnie, które mają kluczowe znaczenie dla jego działania. Kielich jest zazwyczaj połączony ze skrzynią biegów za pomocą wielowypustu. Drugim, równie ważnym elementem jest krzyżak trójramienny, czyli wspomniany wcześniej "tripod". Ten element jest osadzony na wielowypuście półosi napędowej. Trzy ramiona krzyżaka zakończone są czopami, które poruszają się w bieżniach kielicha. To właśnie ruch rolek połączonych z krzyżakiem w bieżniach kielicha umożliwia przenoszenie momentu obrotowego przy jednoczesnym zachowaniu możliwości ruchu osiowego.
Łożyska igiełkowe: Gwarancja płynnego ruchu
Aby ruch pomiędzy krzyżakiem a kielichem był jak najbardziej płynny i aby zminimalizować tarcie, na czopach krzyżaka osadzone są rolki na łożyskach igiełkowych. Te niewielkie, ale niezwykle wytrzymałe elementy, są kluczowe dla prawidłowego funkcjonowania przegubu. Umożliwiają one swobodne ślizganie się rolek w bieżniach kielicha, co pozwala na płynne przenoszenie obciążeń i kompensację ruchów wzdłużnych półosi. Bez łożysk igiełkowych, tarcie byłoby tak duże, że przegub szybko uległby uszkodzeniu, a jazda stałaby się niekomfortowa.

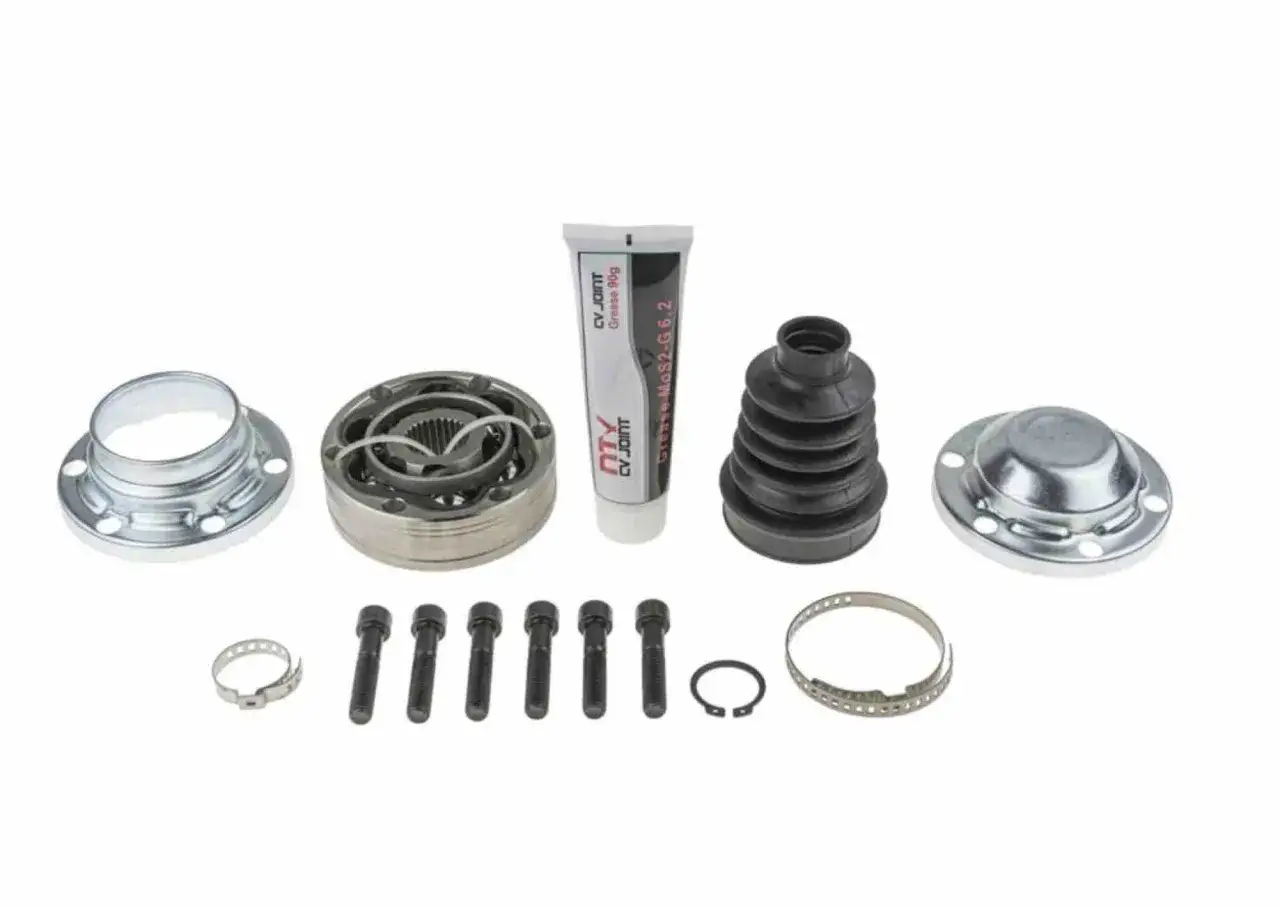

Osłona gumowa i smar: Niedoceniani strażnicy trwałości
Choć nie są częścią samego mechanizmu przenoszącego moc, osłona gumowa (zwana też manszetą) i specjalistyczny smar odgrywają absolutnie kluczową rolę w zapewnieniu długowieczności przegubu. Osłona gumowa chroni wrażliwe elementy mechanizmu przed wszelkiego rodzaju zanieczyszczeniami, takimi jak woda, piasek czy kurz. Te z kolei, dostając się do wnętrza przegubu, działają jak papier ścierny, prowadząc do szybkiego zużycia bieżni i rolek. Smar, o specjalnej formulacji odpornej na wysokie temperatury i ciśnienia, zapewnia odpowiednie smarowanie i chłodzenie pracujących elementów. Według danych ZSS.pl, uszkodzenie osłony jest najczęstszą przyczyną awarii przegubu, dlatego jej stan jest tak ważny.
Elementy zabezpieczające: Co utrzymuje wszystko w całości?
Oprócz głównych komponentów mechanicznych, przegub wewnętrzny wyposażony jest również w szereg elementów zabezpieczających. Są to między innymi pierścienie zabezpieczające, które utrzymują poszczególne części w odpowiedniej pozycji względem siebie, zapobiegając ich rozłączeniu. Opaski zaciskowe, mocujące osłonę gumową, zapewniają jej szczelność i zapobiegają wyciekowi smaru. Te pozornie drobne elementy są niezbędne do prawidłowego i bezpiecznego funkcjonowania całego zespołu przegubu.
Jak to działa? Mechanizm kompensacji i przenoszenia mocy w praktyce
Zasada działania przegubu wewnętrznego opiera się na sprytnym połączeniu ruchu obrotowego z ruchem liniowym. To właśnie ta synergia pozwala mu na efektywne przenoszenie momentu obrotowego, jednocześnie kompensując zmienną długość półosi. Cały proces jest dynamiczny i nieustannie dostosowuje się do warunków panujących na drodze.
Krok po kroku: Jak ruch zawieszenia wpływa na pracę przegubu?
Gdy zawieszenie pojazdu pracuje na przykład podczas przejeżdżania przez nierówności koło porusza się w górę i w dół. To ruch koła, a co za tym idzie, całej półosi napędowej, powoduje zmiany jej długości. W przypadku przegubu wewnętrznego, te zmiany są realizowane poprzez ruch rolek połączonych z krzyżakiem w bieżniach kielicha. Gdy półoś się skraca, rolki przesuwają się w jednym kierunku wzdłuż bieżni, a gdy się wydłuża w przeciwnym. Jednocześnie, ruch obrotowy jest przenoszony z krzyżaka na kielich, a następnie na półoś. Dzięki temu, nawet gdy długość półosi się zmienia, prędkość obrotowa jest stała, co gwarantuje płynne przyspieszanie i hamowanie.
Wizualizacja pracy: Dlaczego budowa tripodowa jest tak skuteczna?
Konstrukcja tripodowa jest niezwykle skuteczna w roli przegubu wewnętrznego z kilku powodów. Po pierwsze, dzięki trójramiennej budowie krzyżaka i odpowiednio wyprofilowanym bieżniom w kielichu, jest w stanie przenosić bardzo wysokie momenty obrotowe. Po drugie, umożliwia znaczną kompensację ruchu osiowego, co jest kluczowe dla pracy zawieszenia. W porównaniu do przegubów kulowych, które również mogą przenosić moment obrotowy, przeguby tripodowe lepiej radzą sobie z przenoszeniem dużych sił przy jednoczesnym zachowaniu możliwości znacznego ruchu wzdłużnego półosi. To sprawia, że są one idealnym rozwiązaniem dla przegubów wewnętrznych.
Nie każdy przegub jest taki sam: Najpopularniejsze rodzaje i ich konstrukcje
Chociaż przegub wewnętrzny pełni specyficzne funkcje, jego konstrukcja może się nieco różnić w zależności od producenta i modelu pojazdu. Istnieją pewne dominujące rozwiązania, które sprawdziły się w praktyce i są stosowane na szeroką skalę.
Przeguby tripodowe (trójramienne): Standard w większości aut
Jak już wielokrotnie wspominałem, przeguby tripodowe stanowią absolutny standard w większości współczesnych samochodów osobowych. Ich konstrukcja, oparta na krzyżaku z trzema ramionami, doskonale sprawdza się w przenoszeniu momentu obrotowego i kompensacji ruchów wzdłużnych. Wysoka zdolność do przenoszenia dużych obciążeń i możliwość znacznej kompensacji osiowej sprawiają, że są one idealnym wyborem dla przegubów wewnętrznych. Można śmiało powiedzieć, że według danych ZSS.pl, przegub tripodowy jest najczęściej spotykaną konstrukcją w polskich warunkach, co tylko potwierdza jego popularność i skuteczność.
Przeguby kulowe (typu Rzeppa/Birfielda): Gdzie i dlaczego są stosowane od wewnątrz?
Choć przeguby tripodowe dominują, w niektórych pojazdach jako przeguby wewnętrzne stosuje się również zmodyfikowane przeguby kulowe, znane jako przeguby typu Rzeppa lub Birfielda. Są one zazwyczaj bardziej kompaktowe i mogą oferować inne charakterystyki pracy. W pewnych zastosowaniach, gdzie wymagana jest mniejsza kompensacja osiowa, ale potencjalnie większe kąty wychylenia, mogą być one preferowanym rozwiązaniem. Jednakże, ich zdolność do kompensacji wzdłużnej jest zazwyczaj mniejsza niż w przypadku przegubów tripodowych, co ogranicza ich zastosowanie w roli przegubów wewnętrznych w większości standardowych pojazdów.
Przegub wewnętrzny vs. zewnętrzny: Kluczowe różnice w budowie i funkcji
Często pojawia się pytanie o różnice między przegubem wewnętrznym a zewnętrznym. Choć oba są przegubami homokinetycznymi i służą do przenoszenia momentu obrotowego, ich zadania i konstrukcja znacząco się od siebie różnią. Zrozumienie tych różnic jest kluczowe dla prawidłowej diagnozy problemów z układem napędowym.
Kąt pracy a ruch osiowy – fundamentalna różnica zadań
Główna różnica między przegubem wewnętrznym a zewnętrznym leży w ich podstawowym zadaniu. Przegub zewnętrzny, umieszczony przy piaście koła, musi radzić sobie z bardzo dużymi kątami wychylenia, ponieważ to on umożliwia skręcanie kół. Jego konstrukcja jest zoptymalizowana pod kątem pracy pod dużym kątem, przy jednoczesnym przenoszeniu momentu obrotowego. Z kolei przegub wewnętrzny, umieszczony bliżej skrzyni biegów, ma przede wszystkim za zadanie kompensować ruchy wzdłużne półosi, wynikające z pracy zawieszenia. Choć również przenosi moment obrotowy, jego zdolność do pracy pod dużym kątem jest ograniczona, a priorytetem jest właśnie kompensacja osiowa.
Jak odróżnić je wizualnie i konstrukcyjnie?
Wizualne odróżnienie przegubu wewnętrznego od zewnętrznego jest zazwyczaj dość proste, jeśli zna się ich charakterystyczne cechy. Przegub wewnętrzny, zwłaszcza typu tripodowego, ma zazwyczaj większy, bardziej masywny kielich z wyraźnie zaznaczonymi bieżniami, a jego konstrukcja jest przystosowana do ruchu osiowego. Przegub zewnętrzny często ma bardziej kompaktową budowę, z kulistym kształtem i mniejszą ilością elementów widocznych na zewnątrz, co jest wynikiem jego konstrukcji umożliwiającej pracę pod dużymi kątami. Ponadto, przeguby zewnętrzne zazwyczaj są wyposażone w zewnętrzne wielowypusty do połączenia z piastą koła, podczas gdy wewnętrzne łączą się z półosią.
Co się psuje i dlaczego? Najczęstsze uszkodzenia wynikające z jego budowy
Każdy element mechaniczny, nawet najlepiej zaprojektowany, jest narażony na zużycie i awarie. Przegub wewnętrzny, ze względu na swoje położenie i warunki pracy, jest podatny na pewne specyficzne uszkodzenia, które często wynikają bezpośrednio z jego konstrukcji i sposobu ochrony.

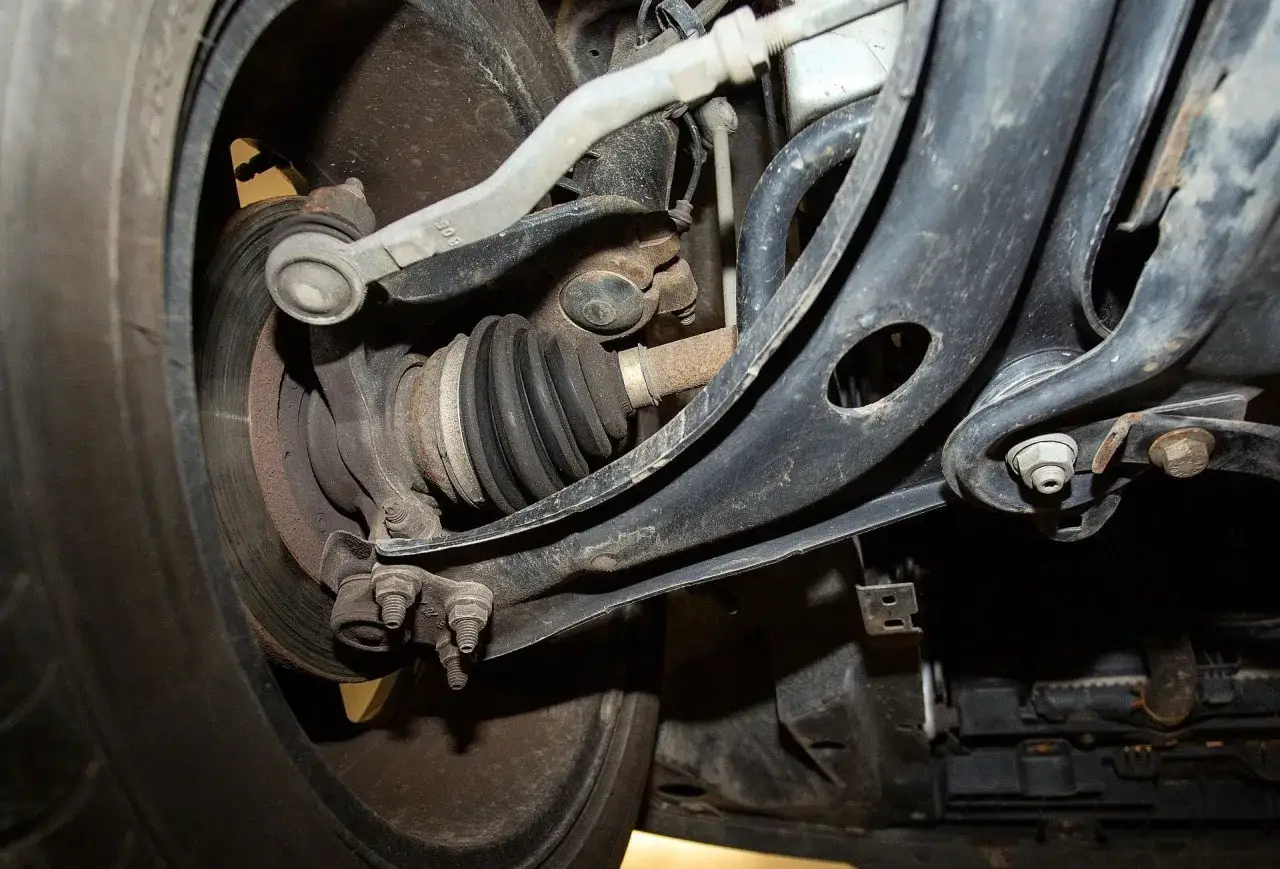

Pęknięta osłona: Prosta przyczyna katastrofalnych skutków
Jak już wielokrotnie podkreślałem, pęknięta lub uszkodzona osłona gumowa jest głównym winowajcą większości awarii przegubów wewnętrznych. To proste uszkodzenie, które może wydawać się niegroźne, w rzeczywistości prowadzi do lawinowego postępu degradacji całego mechanizmu. Gdy osłona przestaje spełniać swoją funkcję ochronną, do wnętrza przegubu dostają się woda i brud piasek, kurz, sól drogowa. Te zanieczyszczenia, w połączeniu z utratą specjalistycznego smaru, działają jak materiał ścierny. W rezultacie, bieżnie w kielichu i rolki na krzyżaku ulegają szybkiemu zużyciu, co prowadzi do powstawania luzów i wibracji.
Zużycie bieżni i rolek: Jak powstają luzy i wibracje?
Proces zużycia bieżni i rolek jest bezpośrednią konsekwencją uszkodzenia osłony i braku odpowiedniego smarowania. Tarcie między metalowymi elementami, pozbawionymi odpowiedniego poślizgu i ochrony, prowadzi do ich stopniowego ścierania. W miarę postępu tego procesu, między elementami zaczynają pojawiać się luzy. Te luzy objawiają się przede wszystkim wibracjami przenoszonymi na układ kierowniczy i całe nadwozie, szczególnie podczas przyspieszania. W bardziej zaawansowanych stadiach zużycia, mogą pojawić się również stuki i metaliczne odgłosy, sygnalizujące poważne uszkodzenie przegubu. Ignorowanie tych objawów może prowadzić do całkowitego rozpadnięcia się przegubu, co stanowi poważne zagrożenie dla bezpieczeństwa jazdy.
Jak dbać o przegub, by służył jak najdłużej? Kluczowa rola osłony i stylu jazdy
Choć przegub wewnętrzny jest elementem eksploatacyjnym, jego żywotność można znacząco wydłużyć poprzez odpowiednią troskę i świadomy styl jazdy. Profilaktyka jest tu kluczowa, a proste czynności mogą uchronić nas przed kosztownymi naprawami.
Regularna inspekcja stanu gumy: Najprostszy sposób na uniknięcie kosztownych napraw
Najważniejszą czynnością, jaką możemy wykonać, aby zadbać o przegub wewnętrzny, jest regularne sprawdzanie stanu jego osłon gumowych. Wystarczy podczas wizyty u mechanika lub podczas samodzielnych oględzin pojazdu zerknąć na stan tych elementów. Należy szukać pęknięć, przetarć, nacięć, a także śladów wyciekającego smaru. Wczesne wykrycie nawet niewielkiego uszkodzenia i jego naprawa (wymiana samej osłony) jest znacznie tańsza i prostsza niż wymiana całego przegubu, która często wiąże się również z demontażem półosi.
Przeczytaj również: Na co zwrócić uwagę przy zakupie nowego auta
Wpływ gwałtownego przyspieszania na żywotność konstrukcji
Styl jazdy ma niebagatelny wpływ na żywotność przegubu wewnętrznego. Gwałtowne ruszanie z miejsca, dynamiczne przyspieszanie, zwłaszcza przy skręconych kołach, a także jazda z dużym obciążeniem pojazdu, generują dodatkowe naprężenia i obciążenia dla przegubów. Choć są one zaprojektowane do przenoszenia dużych momentów obrotowych, ciągłe eksploatowanie ich na granicy możliwości przyspiesza proces zużycia. Dlatego też, jeśli chcemy, aby nasze przeguby służyły nam jak najdłużej, warto stosować płynną jazdę, unikać gwałtownych startów i hamowań, a także dostosować styl jazdy do obciążenia pojazdu.
